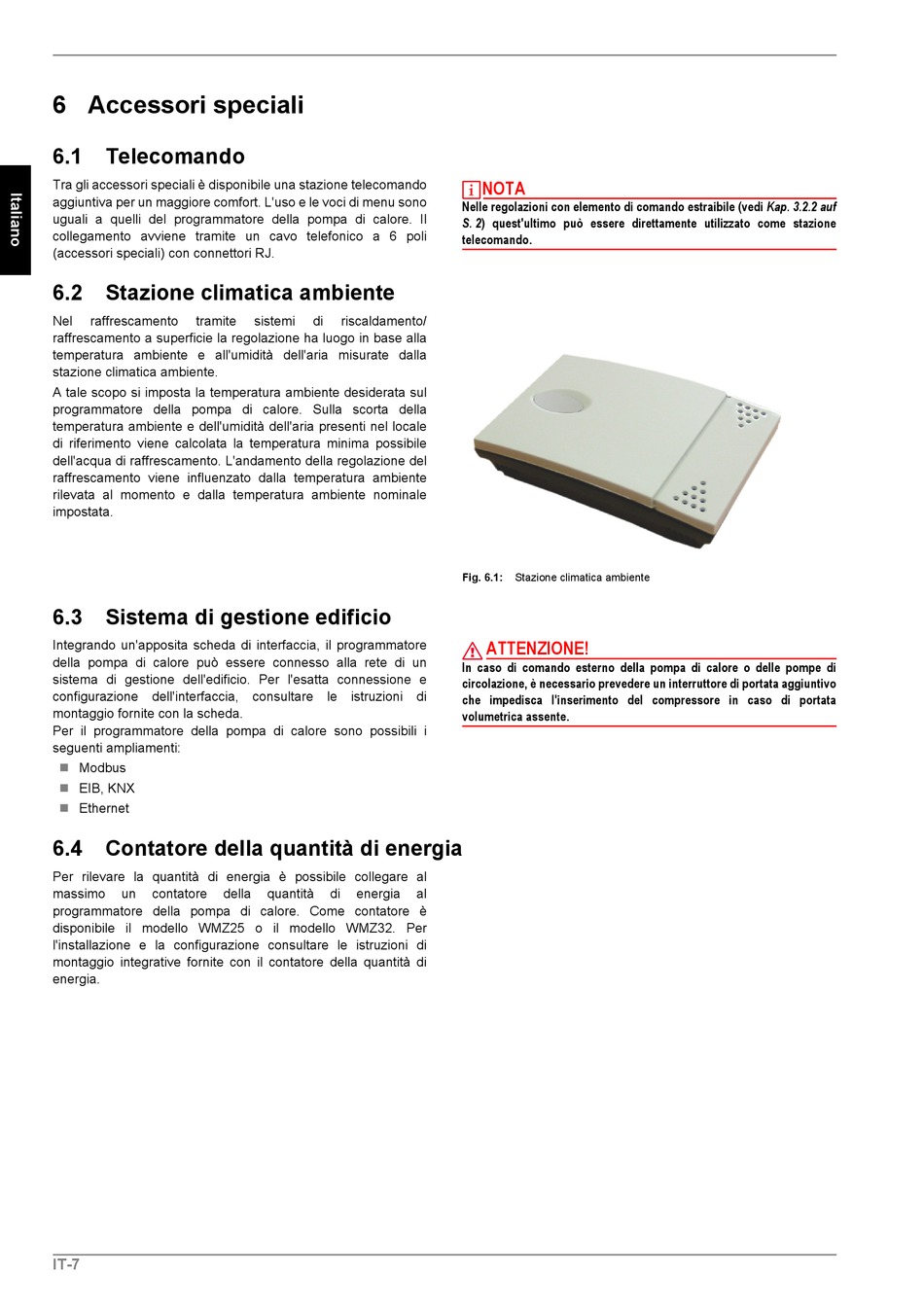

Accessori Speciali; Telecomando; Stazione Climatica Ambiente; Sistema Di Gestione Edificio - Dimplex WPM 2006 plus Installationsanweisung

6 Accessori speciali

6.1 Telecomando

Tra gli accessori speciali è disponibile una stazione telecomando
aggiuntiva per un maggiore comfort. L'uso e le voci di menu sono
uguali a quelli del programmatore della pompa di calore. Il
collegamento avviene tramite un cavo telefonico a 6 poli
(accessori speciali) con connettori RJ.

6.2 Stazione climatica ambiente

Nel raffrescamento tramite
raffrescamento a superficie la regolazione ha luogo in base alla
temperatura ambiente e all'umidità dell'aria misurate dalla
stazione climatica ambiente.
A tale scopo si imposta la temperatura ambiente desiderata sul
programmatore della pompa di calore. Sulla scorta della
temperatura ambiente e dell'umidità dell'aria presenti nel locale
di riferimento viene calcolata la temperatura minima possibile
dell'acqua di raffrescamento. L'andamento della regolazione del
raffrescamento viene influenzato dalla temperatura ambiente
rilevata al momento e dalla temperatura ambiente nominale
impostata.

6.3 Sistema di gestione edificio

Integrando un'apposita scheda di interfaccia, il programmatore
della pompa di calore può essere connesso alla rete di un
sistema di gestione dell'edificio. Per l'esatta connessione e
configurazione dell'interfaccia, consultare le istruzioni di
montaggio fornite con la scheda.
Per il programmatore della pompa di calore sono possibili i
seguenti ampliamenti:
 Modbus
 EIB, KNX
 Ethernet
6.4 Contatore della quantità di energia
Per rilevare la quantità di energia è possibile collegare al
massimo un contatore della
programmatore della pompa di calore. Come contatore è
disponibile il modello WMZ25 o il modello WMZ32. Per
l'installazione e la configurazione consultare le istruzioni di
montaggio integrative fornite con il contatore della quantità di
energia.
IT-7
sistemi di riscaldamento/
quantità di energia al
NOTA
Nelle regolazioni con elemento di comando estraibile (vedi Kap. 3.2.2 auf
S. 2) quest'ultimo può essere direttamente utilizzato come stazione
telecomando.
Fig. 6.1: Stazione climatica ambiente
ATTENZIONE!
In caso di comando esterno della pompa di calore o delle pompe di
circolazione, è necessario prevedere un interruttore di portata aggiuntivo
che impedisca l'inserimento del compressore in caso di portata
volumetrica assente.
