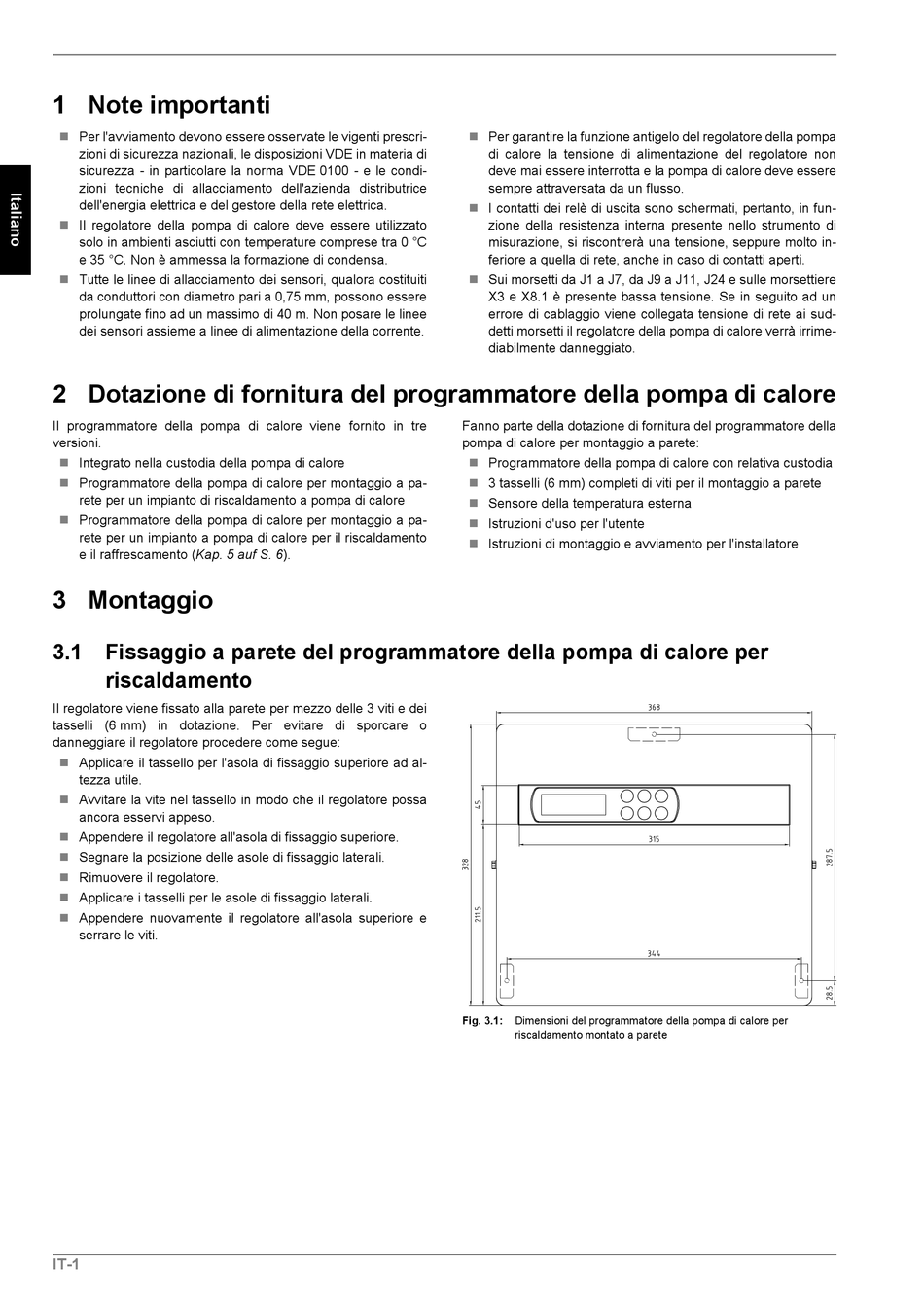

1 Note importanti

 Per l'avviamento devono essere osservate le vigenti prescri-
zioni di sicurezza nazionali, le disposizioni VDE in materia di
sicurezza - in particolare la norma VDE 0100 - e le condi-
zioni tecniche di allacciamento dell'azienda distributrice
dell'energia elettrica e del gestore della rete elettrica.
 Il regolatore della pompa di calore deve essere utilizzato
solo in ambienti asciutti con temperature comprese tra 0 °C
e 35 °C. Non è ammessa la formazione di condensa.
 Tutte le linee di allacciamento dei sensori, qualora costituiti
da conduttori con diametro pari a 0,75 mm, possono essere
prolungate fino ad un massimo di 40 m. Non posare le linee
dei sensori assieme a linee di alimentazione della corrente.

2 Dotazione di fornitura del programmatore della pompa di calore

Il programmatore della pompa di calore viene fornito in tre
versioni.
 Integrato nella custodia della pompa di calore
 Programmatore della pompa di calore per montaggio a pa-
rete per un impianto di riscaldamento a pompa di calore
 Programmatore della pompa di calore per montaggio a pa-
rete per un impianto a pompa di calore per il riscaldamento
e il raffrescamento (Kap. 5 auf S. 6).

3 Montaggio

3.1 Fissaggio a parete del programmatore della pompa di calore per
riscaldamento
Il regolatore viene fissato alla parete per mezzo delle 3 viti e dei
tasselli (6 mm) in dotazione. Per evitare di sporcare o
danneggiare il regolatore procedere come segue:
 Applicare il tassello per l'asola di fissaggio superiore ad al-
tezza utile.
Avvitare la vite nel tassello in modo che il regolatore possa

ancora esservi appeso.
 Appendere il regolatore all'asola di fissaggio superiore.
 Segnare la posizione delle asole di fissaggio laterali.
 Rimuovere il regolatore.
 Applicare i tasselli per le asole di fissaggio laterali.
 Appendere nuovamente il regolatore all'asola superiore e
serrare le viti.
IT-1
 Per garantire la funzione antigelo del regolatore della pompa
di calore la tensione di alimentazione del regolatore non
deve mai essere interrotta e la pompa di calore deve essere
sempre attraversata da un flusso.
 I contatti dei relè di uscita sono schermati, pertanto, in fun-
zione della resistenza interna presente nello strumento di
misurazione, si riscontrerà una tensione, seppure molto in-
feriore a quella di rete, anche in caso di contatti aperti.
 Sui morsetti da J1 a J7, da J9 a J11, J24 e sulle morsettiere
X3 e X8.1 è presente bassa tensione. Se in seguito ad un
errore di cablaggio viene collegata tensione di rete ai sud-
detti morsetti il regolatore della pompa di calore verrà irrime-
diabilmente danneggiato.
Fanno parte della dotazione di fornitura del programmatore della
pompa di calore per montaggio a parete:
 Programmatore della pompa di calore con relativa custodia
 3 tasselli (6 mm) completi di viti per il montaggio a parete
Sensore della temperatura esterna

 Istruzioni d'uso per l'utente
 Istruzioni di montaggio e avviamento per l'installatore
Fig. 3.1: Dimensioni del programmatore della pompa di calore per
riscaldamento montato a parete
