4 Operazioni di allacciamento elettrico della pompa di calore

1) Il cavo di alimentazione fino a 5 poli per il modulo di potenza
della pompa di calore arriva alla pompa di calore partendo
dal contatore elettrico della pompa di calore e passando per
il contattore di blocco dell'azienda distributrice dell'energia
elettrica (se ne è richiesto il montaggio; per la tensione di ca-
rico vedere il manuale della pompa di calore).
Nell'alimentazione di potenza della pompa di calore è ne-
cessario predisporre un dispositivo di disinserimento onni-
polare con distanza di apertura dei contatti di almeno 3 mm
(ad es. contattore di blocco dell'azienda distributrice
dell'energia elettrica o contattore di potenza) e un interrut-
tore automatico onnipolare con intervento comune su tutti i
conduttori esterni (corrente di apertura e caratteristica come
da Informazioni sull'apparecchio).
2) Il cavo di alimentazione a 3 poli per il programmatore
della pompa di calore (regolazione N1) arriva alla pompa
di calore (apparecchi con regolatore integrato) oppure al
luogo del montaggio successivo del programmatore della
pompa di calore (WPM).
Il cavo di alimentazione (L/N/PE~230 V, 50 Hz) per il WPM
deve essere costantemente sotto tensione e per questo
deve essere connesso a monte del contattore di blocco
dell'azienda distributrice dell'energia elettrica (solo per la
Germania) oppure alla rete domestica, altrimenti durante un
periodo di stacco della corrente dall'azienda elettrica sa-
ranno fuori servizio importanti funzioni di protezione.
3) Il contattore di blocco
dell'energia elettrica (solo per la Germania) (K22) con 3
contatti principali (1/3/5 // 2/4/6) e un contatto ausiliario (con-
tatto NA 13/14) devono essere commisurati alla potenza
della pompa di calore e messi a disposizione a carico del
committente.
Il contatto NA del contattore di blocco dell'azienda distribu-
trice dell'energia elettrica (solo per la Germania) (13/14)
viene collegato dalla morsettiera X3/G alla morsetto a inne-
sto J5/ID3. ATTENZIONE! Bassa tensione!
4) Negli impianti monoenergetici (2° GC) il contattore (K20)
per la resistenza elettrica ad immersione (E10) deve es-
sere commisurato alla potenza del riscaldatore e deve es-
sere messo a disposizione a carico del committente. Il co-
mando (230 V AC) avviene dal programmatore della pompa
di calore tramite i morsetti X1/N e J13/NO 4.
5) Il contattore (K21) per la resistenza flangiata (E9) nel bol-
litore deve essere commisurato alla potenza del riscaldatore
e deve essere messo a disposizione a carico del commit-
tente. Il comando (230 V AC) viene effettuato da WPM tra-
mite i morsetti X1/N e J16/NO 10.
6) I contattori dei punti 3;4;5 vengono montati nella distribu-
zione elettrica. Le linee di carico per le resistenze devono
essere dimensionate e protette in conformità con la norma
DIN VDE 0100.
7) La pompa di circolazione riscaldamento (M13) viene col-
legata ai morsetti X1/N e J13/NO 5.
8) La pompa di caricamento dell'acqua calda sanitaria
(M18) viene collegata ai morsetti X1/N e J13/NO 6.
9) La pompa dell'acqua glicolata o del pozzo viene collegata ai
morsetti X1/N e J12/NO 3.
Nelle pompe di calore aria/acqua non deve per nessun mo-
tivo essere collegata su questa uscita una pompa di circo-
lazione riscaldamento!
IT-5
dell'azienda distributrice
10) Nelle pompe di calore geotermica/acqua e acqua/acqua il
sensore di ritorno (R2) è integrato oppure in dotazione.
Nelle pompe di calore aria/acqua per installazione interna il
sensore di ritorno è integrato e viene portato al programma-
tore della pompa di calore tramite la linea di comando. I due
conduttori singoli vengono collegati ai morsetti X3/GND
(Ground) e J2/B2.
Nelle pompe di calore aria/acqua per installazione esterna il
sensore di ritorno deve essere posizionato sullo stesso ri-
torno dell'acqua di riscaldamento e dell'acqua calda sanita-
ria (ad es. pozzetto ad immersione nel collettore compatto).
La connessione al WPM avviene sui morsetti: X3/GND
(Ground) e J2/B2.
11) Il sensore esterno (R1) viene collegato ai morsetti X3/GND
(Ground) e J2/B1.
12) Il sensore acqua calda sanitaria (R3) è installato nel bolli-
tore e viene connesso ai morsetti X3/GND (Ground) e J2/
B3.
13) Il collegamento tra pompa di calore (connettore rotondo) e
programmatore avviene tramite linee di comando codifi-
cate che nel caso di pompe di calore installate esternamente
vanno ordinate separatamente. Il conduttore singolo W1-
nr.8 deve essere sempre collegato al morsetto J4-Y1.
NOTA
In caso di pompe a corrente trifase, con il segnale di uscita da 230 V del
programmatore della pompa di calore è possibile comandare un
contattore di potenza.
Le linee dei sensori possono essere prolungate con linee da 2x0,75 mm
fino a 40 m.

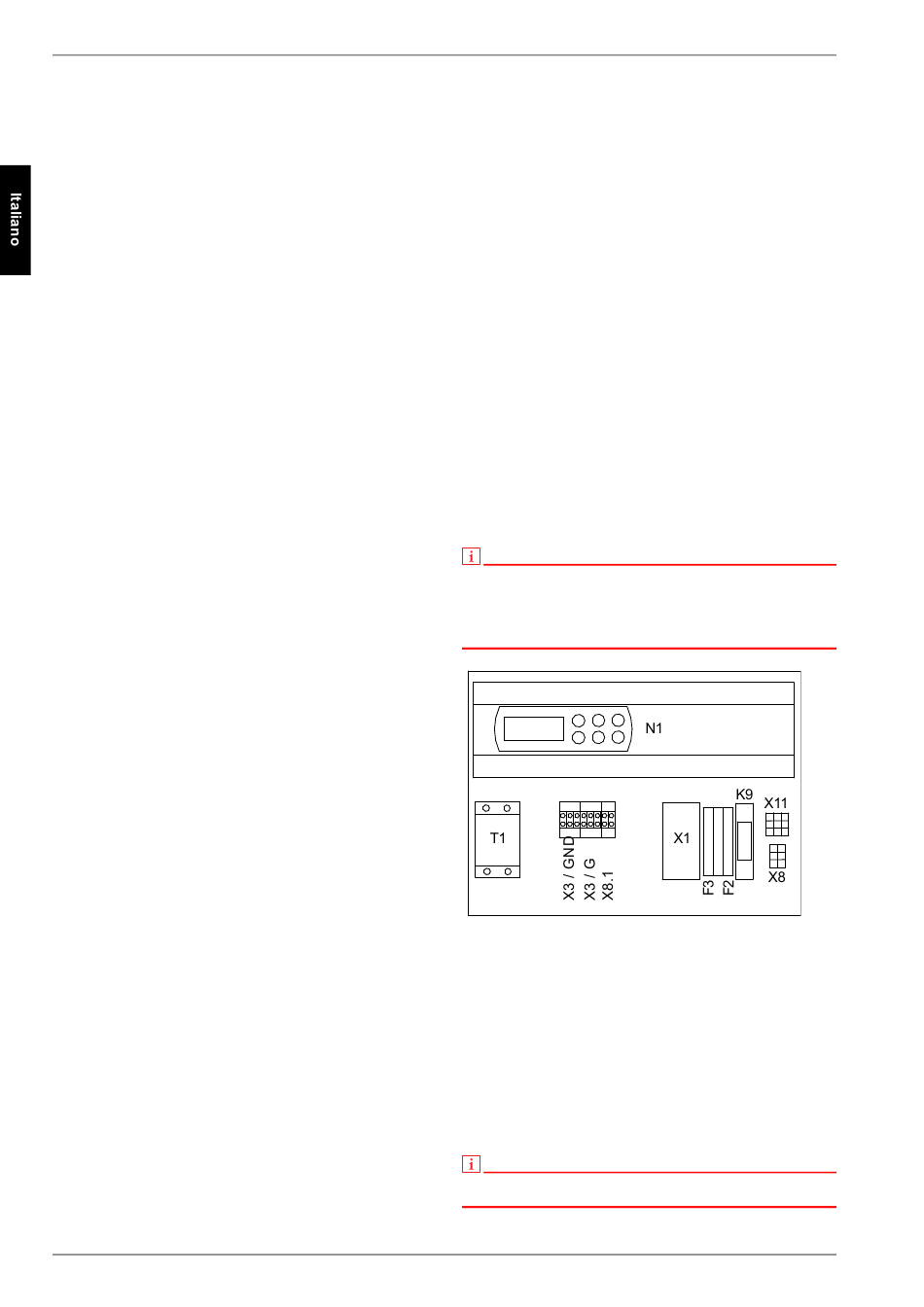

Fig. 4.1: Programmatore della pompa di calore per riscaldamento montato a
parete
F2 Fusibile J12-J13 4A Tr
F3 Fusibile J14-J18 4A Tr
K9 Relè di accoppiamento 230 V/24 V
N1 Programmatore del riscaldamento
T1 Trasformatore
X1 Morsettiera 230 V AC
X3 Morsettiera bassa tensione
X8 Morsetto a innesto bassa tensione
X8.1 Morsettiera X8
X11 Morsetto a innesto comando
NOTA
Gli schemi di collegamento dettagliati sono disponibili nelle istruzioni
d'uso e montaggio della pompa di calore!
