4 Elektrische Anschlussarbeiten Wärmepumpe
1) Die bis zu 5-adrigen Versorgungsleitung für den Leistungs-
teil der Wärmepumpe wird vom Stromzähler der Wärme-
pumpe über das EVU-Sperrschütz (falls gefordert) in die
Wärmepumpe geführt (Lastspannung siehe Anleitung Wär-
mepumpe).
In der Leistungsversorgung für die Wärmepumpe ist eine all-
polige Abschaltung mit mindestens 3 mm Kontaktöffnungs-
abstand (z.B. EVU-Sperrschütz, Leistungsschütz), sowie
ein allpoliger Sicherungsautomat, mit gemeinsamer Auslö-
sung aller Außenleiter, vorzusehen (Auslösestrom und Cha-
rakteristik gemäß Geräteinformation).
2) Die 3-adrige Versorgungsleitung für den Wärmepumpen-
manager (Heizungsregler N1) wird in die Wärmepumpe
(Geräte mit integriertem Regler) oder zum späteren Monta-
geplatz des Wärmepumpenmanagers (WPM) geführt.
Die Versorgungsleitung (L/N/PE~230V, 50Hz) für den WPM
muss an Dauerspannung liegen und ist aus diesem Grund
vor dem EVU-Sperrschütz abzugreifen bzw. an den Haus-
haltsstrom anzuschließen, da sonst während der EVU-
Sperre wichtige Schutzfunktionen außer Betrieb sind.
3) Das EVU-Sperrschütz (K22) mit 3 Hauptkontakten (1/3/5 //
2/4/6) und einem Hilfskontakt (Schließer 13/14) ist entspre-
chend der Wärmepumpenleistung auszulegen und bauseits
beizustellen.
Der Schließer-Kontakt des EVU-Sperrschütz (13/14) wird
von Klemmleiste X3/G zur Steckerklemme J5/ID3 geschleift.
VORSICHT! Kleinspannung!
4) Das Schütz (K20) für den Tauchheizkörper (E10) ist bei
monoenergetischen Anlagen (2.WE) entsprechend der
Heizkörperleistung auszulegen und bauseits beizustellen.
Die Ansteuerung (230VAC) erfolgt aus dem Wärmepum-
penmanager über die Klemmen X1/N und J13/NO 4.
5) Das Schütz (K21) für die Flanschheizung (E9) im Warm-
wasserspeicher ist entsprechend der Heizkörperleistung
auszulegen und bauseits beizustellen. Die Ansteuerung
(230VAC) erfolgt aus dem WPM über die Klemmen X1/N
und J16/NO 10.
6) Die Schütze der Punkte 3;4;5 werden in die Elektrovertei-
lung eingebaut. Die Lastleitungen für die Heizkörper sind
entsprechend DIN VDE 0100 auszulegen und abzusichern.
7) Die Heizungsumwälzpumpe (M13) wird an den Klemmen
X1/N und J13/NO 5 angeschlossen.
8) Die Warmwasserladepumpe (M18) wird an den Klemmen
X1/N und J13/NO 6 angeschlossen.
9) Die Sole- bzw. Brunnenpumpe wird an den Klemmen X1/N
und J12/NO 3 angeschlossen.
Bei Luft/Wasser-Wärmepumpen darf auf keinen Fall an
diesem Ausgang eine Heizungsumwälzpumpe ange-
schlossen werden!
10) Der Rücklauffühler (R2) ist bei Sole- und Wasser/Wasser-
Wärmepumpen integriert oder liegt bei.
Bei Luft/Wasser-Wärmepumpen für Innenaufstellung ist der
Rücklauffühler integriert und wird über die Steuerleitung
zum Wärmepumpenmanager geführt. Die beiden Einzela-
dern werden an den Klemmen X3/GND (Ground) und J2/B2
angeklemmt.
Bei Luft/Wasser-Wärmepumpen für Außenaufstellung muss
der Rücklauffühler am gemeinsamen Rücklauf von Heiz-
und Warmwasser angebracht werden (z.B. Tauchhülse im
Kompaktverteiler).
Der Anschluss am WPM erfolgt ebenfalls an den Klemmen:
X3/GND (Ground) und J2/B2.
DE-6
11) Der Außenfühler (R1) wird an den Klemmen X3/GND
(Ground) und J2/B1 angeklemmt.
12) Der Warmwasserfühler (R3) ist im Warmwasserspeicher
eingebaut und wird an den Klemmen X3/GND (Ground) und
J2/B3 angeklemmt.
13) Die Verbindung zwischen Wärmepumpe (runder Stecker)
und Wärmepumpenmanager erfolgt über codierte Steuer-
leitungen, die für außen aufgestellte Wärmepumpen sepa-
rat zu bestellen sind. Die Einzelader W1-Nr.8 ist immer an
der Klemme J4-Y1 aufzulegen.
HINWEIS
Beim Einsatz von Drehstrompumpen kann mit dem 230V-Ausgangssignal
des Wärmepumpenmanagers ein Leistungsschütz angesteuert werden.
Fühlerleitungen können mit 2x0,75 mm Leitungen bis zu 40 m verlängert
werden.

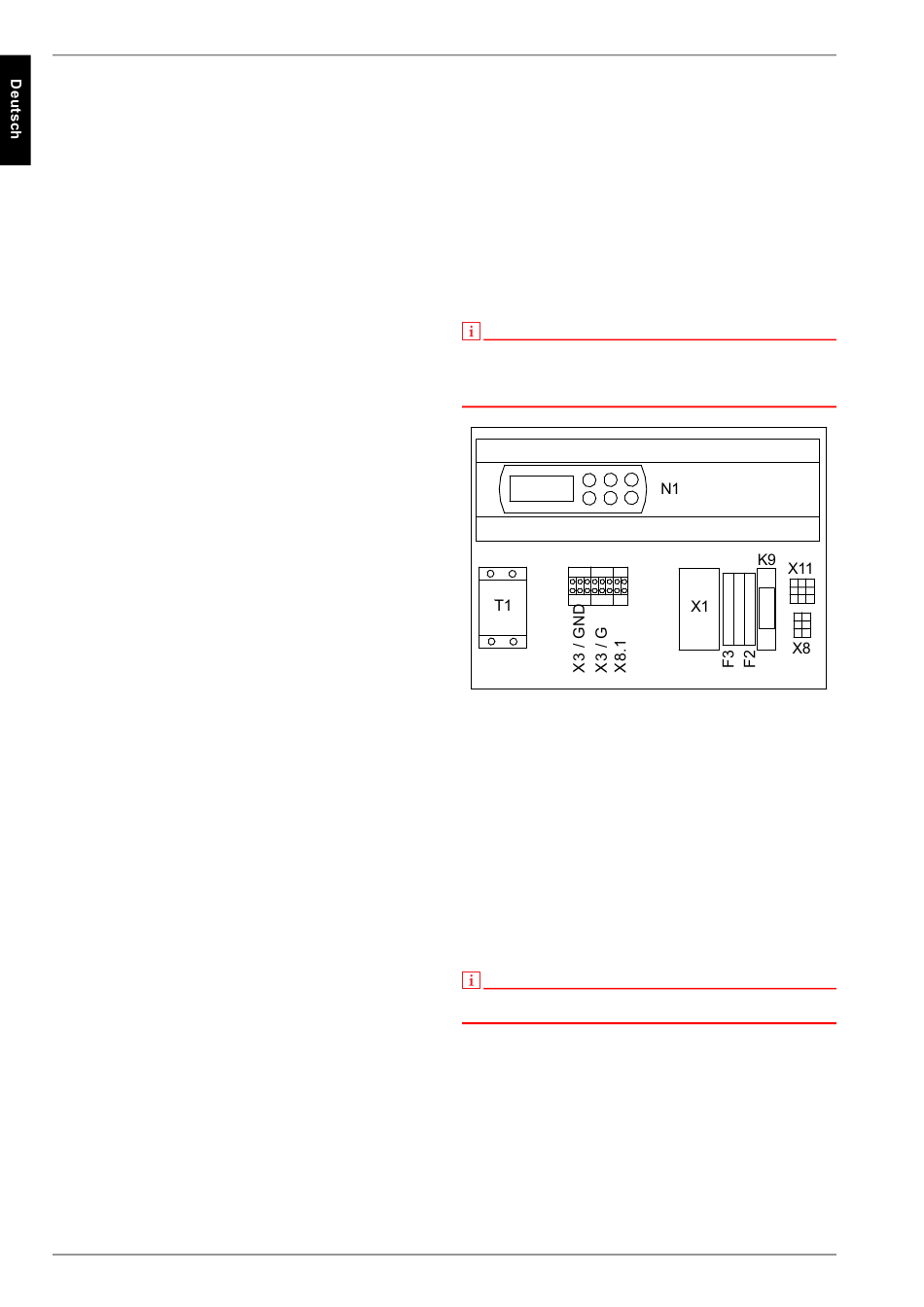

Abb. 4.1: Wandmontierter Wärmepumpenmanager Heizen
F2 Lastsicherung J12-J13 4A Tr
F3 Lastsicherung J14-J18 4A Tr
K9 Koppelrelais 230 V/24 V
N1 Heizungsmanager
T1 Trafo
X1 Klemmleiste 230 VAC
X3 Klemmleiste Kleinspannung
X8 Steckverbinder Kleinspannung
X8.1 Klemmleiste X8
X11 Steckverbinder Steuerung
HINWEIS
Die detaillierten Anschlusspläne befinden sich in der Montage- und
Gebrauchsanweisung der Wärmepumpe!
