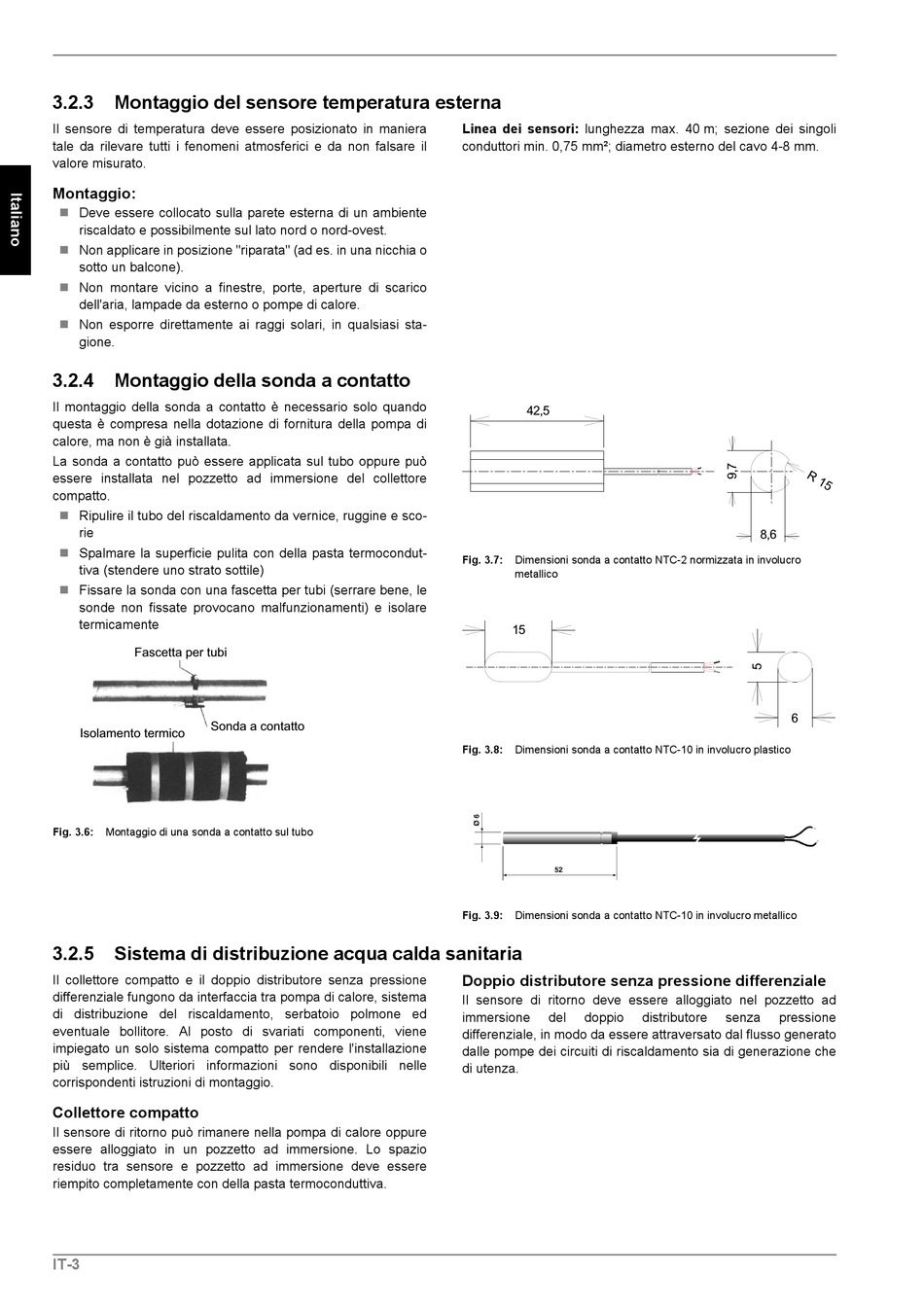

3.2.3 Montaggio del sensore temperatura esterna
Il sensore di temperatura deve essere posizionato in maniera
tale da rilevare tutti i fenomeni atmosferici e da non falsare il
valore misurato.
Montaggio:
 Deve essere collocato sulla parete esterna di un ambiente
riscaldato e possibilmente sul lato nord o nord-ovest.
 Non applicare in posizione "riparata" (ad es. in una nicchia o
sotto un balcone).
 Non montare vicino a finestre, porte, aperture di scarico
dell'aria, lampade da esterno o pompe di calore.
 Non esporre direttamente ai raggi solari, in qualsiasi sta-
gione.
3.2.4 Montaggio della sonda a contatto
Il montaggio della sonda a contatto è necessario solo quando
questa è compresa nella dotazione di fornitura della pompa di
calore, ma non è già installata.
La sonda a contatto può essere applicata sul tubo oppure può
essere installata nel pozzetto ad immersione del collettore
compatto.
 Ripulire il tubo del riscaldamento da vernice, ruggine e sco-
rie
 Spalmare la superficie pulita con della pasta termocondut-
tiva (stendere uno strato sottile)
 Fissare la sonda con una fascetta per tubi (serrare bene, le
sonde non fissate provocano malfunzionamenti) e isolare
termicamente
Fig. 3.6: Montaggio di una sonda a contatto sul tubo
3.2.5 Sistema di distribuzione acqua calda sanitaria
Il collettore compatto e il doppio distributore senza pressione
differenziale fungono da interfaccia tra pompa di calore, sistema
di distribuzione del riscaldamento, serbatoio polmone ed
eventuale bollitore. Al posto di svariati componenti, viene
impiegato un solo sistema compatto per rendere l'installazione
più semplice. Ulteriori informazioni sono disponibili nelle
corrispondenti istruzioni di montaggio.
Collettore compatto
Il sensore di ritorno può rimanere nella pompa di calore oppure
essere alloggiato in un pozzetto ad immersione. Lo spazio
residuo tra sensore e pozzetto ad immersione deve essere
riempito completamente con della pasta termoconduttiva.
IT-3
Linea dei sensori: lunghezza max. 40 m; sezione dei singoli
conduttori min. 0,75 mm²; diametro esterno del cavo 4-8 mm.
Fig. 3.7: Dimensioni sonda a contatto NTC-2 normizzata in involucro
metallico
Fig. 3.8: Dimensioni sonda a contatto NTC-10 in involucro plastico
Fig. 3.9: Dimensioni sonda a contatto NTC-10 in involucro metallico
Doppio distributore senza pressione differenziale
Il sensore di ritorno deve essere alloggiato nel pozzetto ad
immersione del doppio
differenziale, in modo da essere attraversato dal flusso generato
dalle pompe dei circuiti di riscaldamento sia di generazione che
di utenza.
distributore senza pressione
