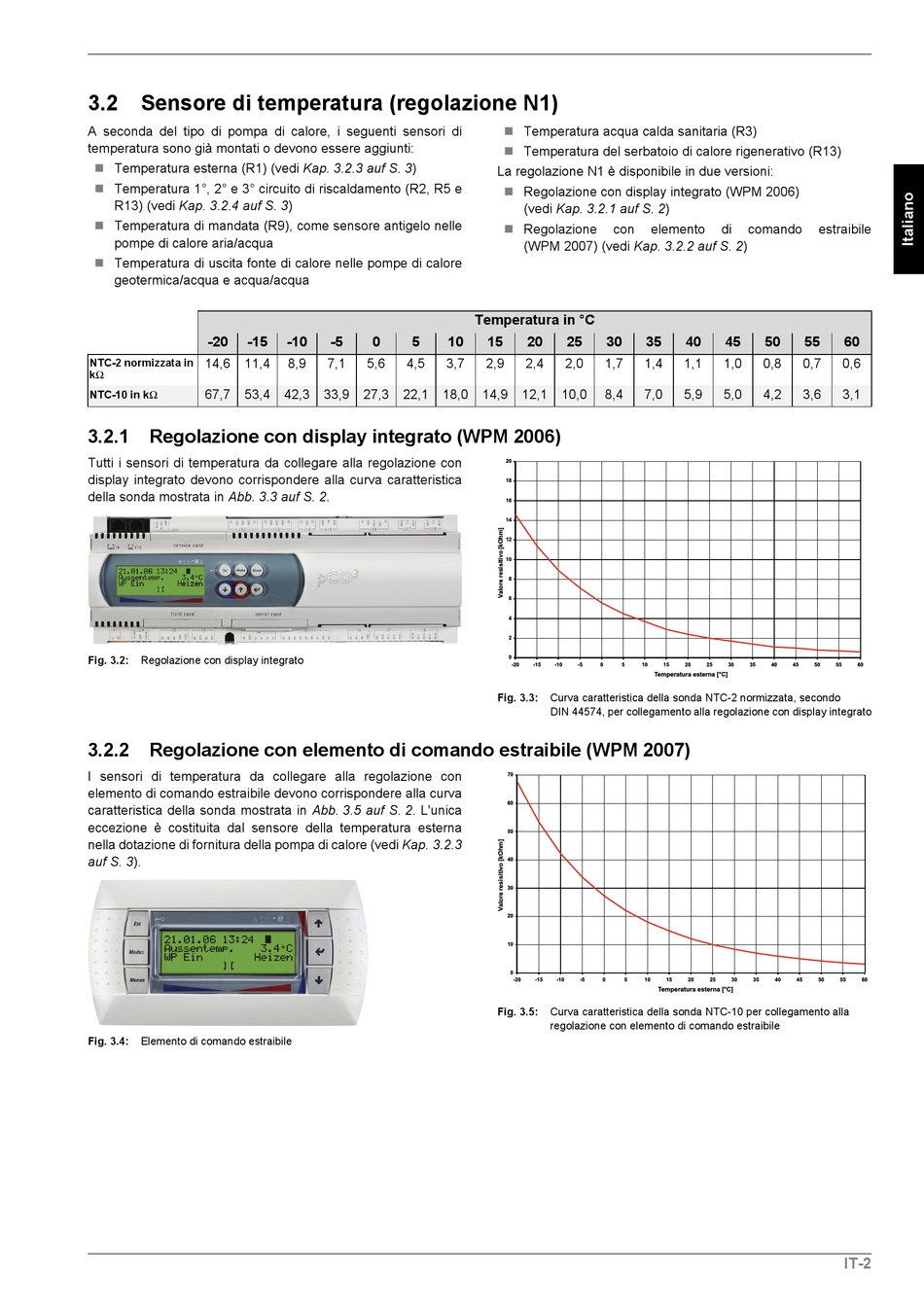

3.2 Sensore di temperatura (regolazione N1)

A seconda del tipo di pompa di calore, i seguenti sensori di
temperatura sono già montati o devono essere aggiunti:
 Temperatura esterna (R1) (vedi Kap. 3.2.3 auf S. 3)
 Temperatura 1°, 2° e 3° circuito di riscaldamento (R2, R5 e
R13) (vedi Kap. 3.2.4 auf S. 3)
 Temperatura di mandata (R9), come sensore antigelo nelle
pompe di calore aria/acqua
 Temperatura di uscita fonte di calore nelle pompe di calore
geotermica/acqua e acqua/acqua
-20 -15
NTC-2 normizzata in 14,6 11,4
kΩ
67,7 53,4
NTC-10 in kΩ
3.2.1 Regolazione con display integrato (WPM 2006)
Tutti i sensori di temperatura da collegare alla regolazione con
display integrato devono corrispondere alla curva caratteristica
della sonda mostrata in Abb. 3.3 auf S. 2.
Fig. 3.2: Regolazione con display integrato
3.2.2 Regolazione con elemento di comando estraibile (WPM 2007)
I sensori di temperatura da collegare alla regolazione con
elemento di comando estraibile devono corrispondere alla curva
caratteristica della sonda mostrata in Abb. 3.5 auf S. 2. L'unica
eccezione è costituita dal sensore della temperatura esterna
nella dotazione di fornitura della pompa di calore (vedi Kap. 3.2.3
auf S. 3).
Fig. 3.4: Elemento di comando estraibile
-10 -5 0 5 10
8,9 7,1 5,6 4,5 3,7
42,3 33,9 27,3 22,1 18,0
 Temperatura acqua calda sanitaria (R3)
 Temperatura del serbatoio di calore rigenerativo (R13)
La regolazione N1 è disponibile in due versioni:
 Regolazione con display integrato (WPM 2006)
(vedi Kap. 3.2.1 auf S. 2)
Regolazione con

(WPM 2007) (vedi Kap. 3.2.2 auf S. 2)
Temperatura in °C
15 20 25 30 35
2,9 2,4 2,0 1,7 1,4
14,9 12,1 10,0 8,4 7,0
Fig. 3.3: Curva caratteristica della sonda NTC-2 normizzata, secondo
DIN 44574, per collegamento alla regolazione con display integrato
Fig. 3.5: Curva caratteristica della sonda NTC-10 per collegamento alla
regolazione con elemento di comando estraibile
elemento di comando estraibile
40 45 50 55
1,1 1,0 0,8 0,7
5,9 5,0 4,2 3,6
60
0,6
3,1
IT-2
