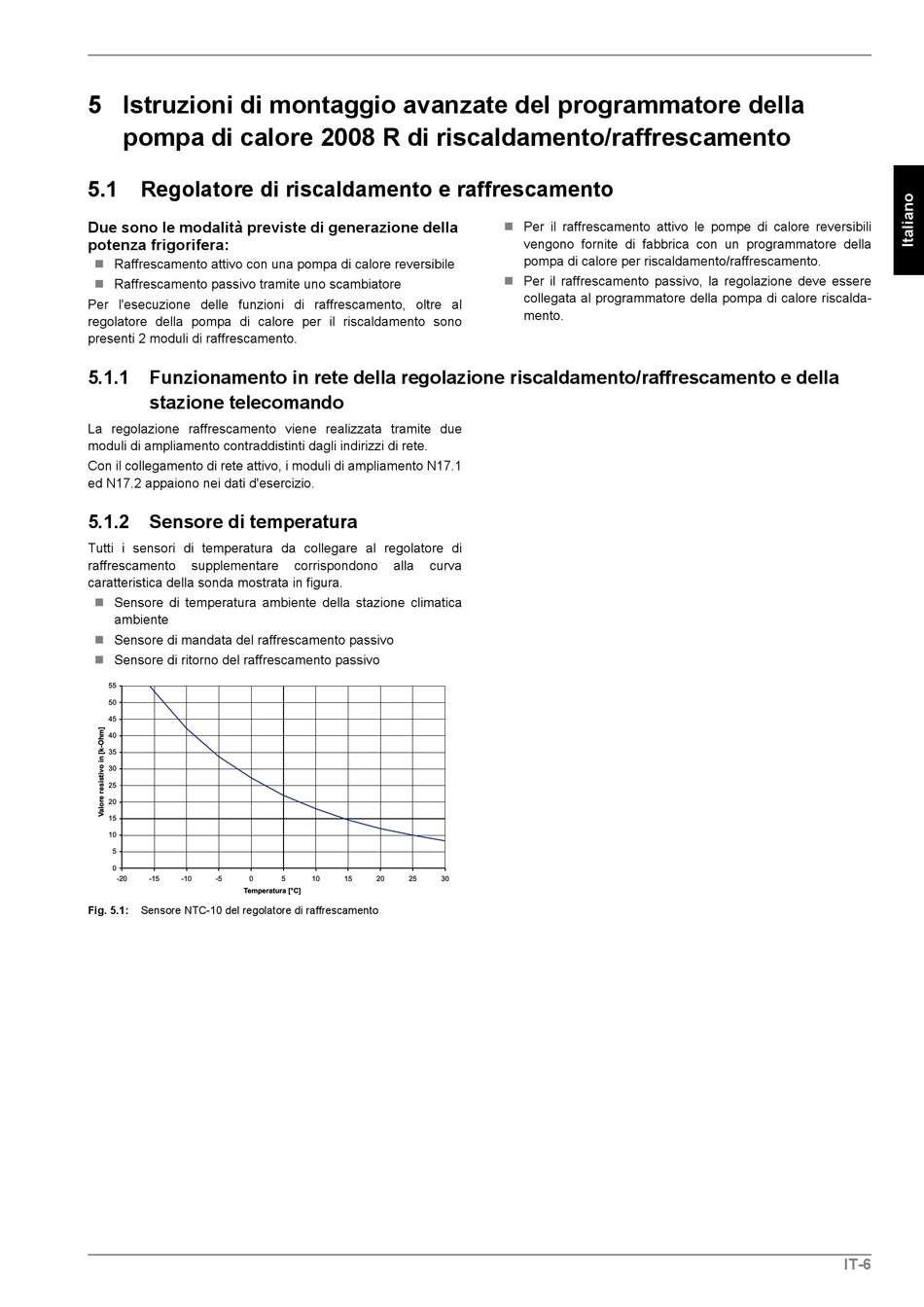

5 Istruzioni di montaggio avanzate del programmatore della
pompa di calore 2008 R di riscaldamento/raffrescamento

5.1 Regolatore di riscaldamento e raffrescamento

Due sono le modalità previste di generazione della
potenza frigorifera:
 Raffrescamento attivo con una pompa di calore reversibile
 Raffrescamento passivo tramite uno scambiatore
Per l'esecuzione delle funzioni di raffrescamento, oltre al
regolatore della pompa di calore per il riscaldamento sono
presenti 2 moduli di raffrescamento.
5.1.1 Funzionamento in rete della regolazione riscaldamento/raffrescamento e della
stazione telecomando
La regolazione raffrescamento viene realizzata tramite due
moduli di ampliamento contraddistinti dagli indirizzi di rete.
Con il collegamento di rete attivo, i moduli di ampliamento N17.1
ed N17.2 appaiono nei dati d'esercizio.
5.1.2 Sensore di temperatura
Tutti i sensori di temperatura da collegare al regolatore di
raffrescamento supplementare
caratteristica della sonda mostrata in figura.
 Sensore di temperatura ambiente della stazione climatica
ambiente
 Sensore di mandata del raffrescamento passivo
 Sensore di ritorno del raffrescamento passivo
Fig. 5.1: Sensore NTC-10 del regolatore di raffrescamento
corrispondono alla curva
 Per il raffrescamento attivo le pompe di calore reversibili
vengono fornite di fabbrica con un programmatore della
pompa di calore per riscaldamento/raffrescamento.
 Per il raffrescamento passivo, la regolazione deve essere
collegata al programmatore della pompa di calore riscalda-
mento.
IT-6
