Bedienungsanleitung; Zusammenbau Des Mulchers; Anschluss Am Getriebe; Bremshebelmontage - Vari Tajfun-52 Betriebsanleitung

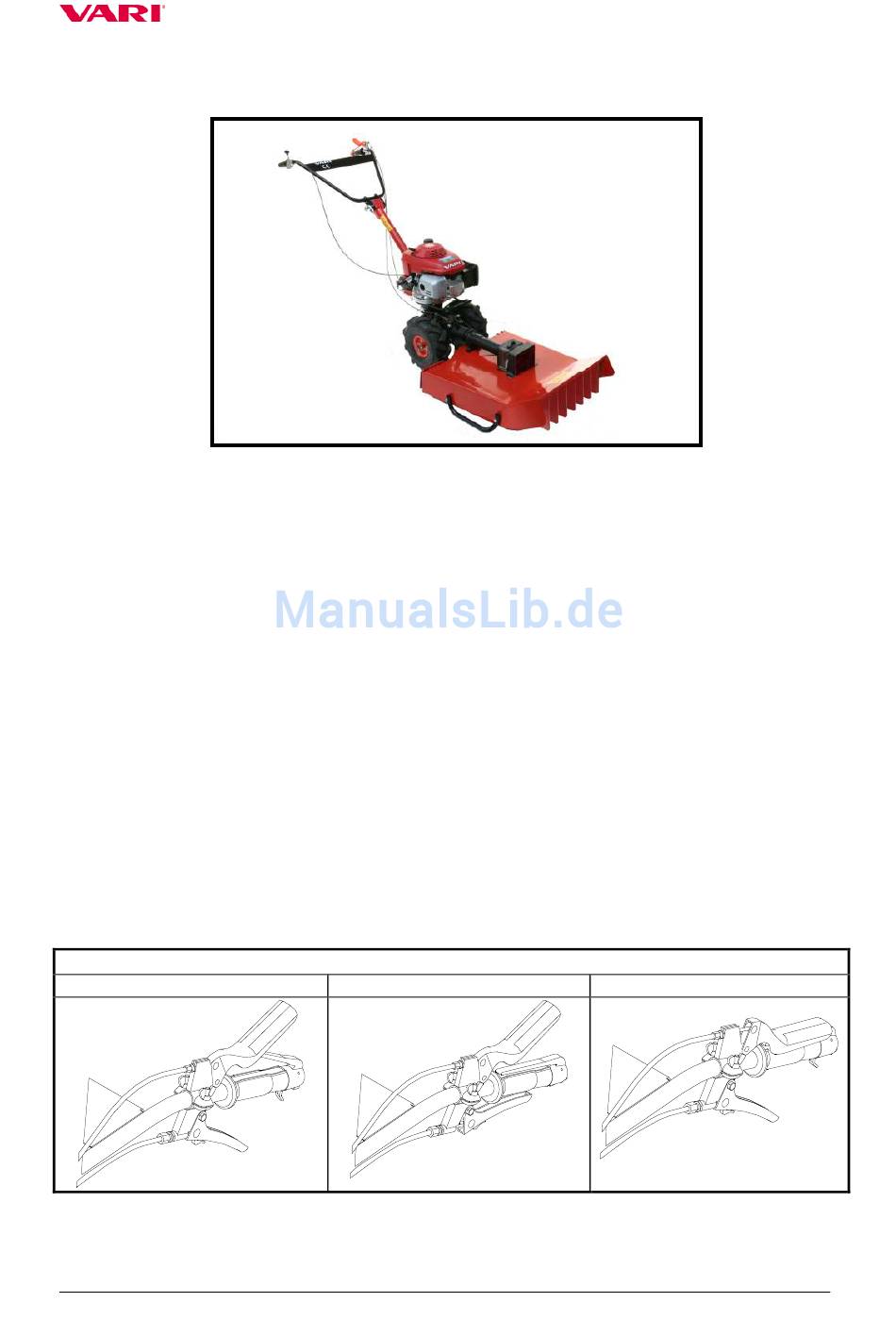

Abb. 1: Mulcher Tajfun-52 mit Antriebseinheit PJGCV160

6 Bedienungsanleitung.

6.1 Zusammenbau des Mulchers.

6.1.1 Anschluss am Getriebe.

Bereiten sie zuerst die Antriebseinheit und das Getriebe entsprechend deren
Bedienungsanleitungen vor.
Schmieren Sie die Fläche am Antriebskörper mit einem dünnen Film von plastischem
Schmierstoff ein (z.B. MOGUL LV2-3), schieben Sie den Arretierbolzen so am
Anschlussflansch des Getriebes heraus, dass er in die ovale Öffnung im Korpus des Antriebs
einschnappt. Bewegen Sie das Gerät von seiner Längsachse von Seite zu Seite, bis der Bolzen
in die ovale Öffnung einrastet. Der Stift am Arretierbolzen muss in der unteren Kerbe zu
sitzen kommen.

6.1.2 Bremshebelmontage.

Der Bremshebel muss so anmontiert werden, dass beim Loslassen des Bremshebels
immer gleichzeitig auch der Hebel des Kurzschlussschalters /Tot-Mann-Schalters/ ausgelöst
wird und der Motor stillsteht (siehe Abb.)
Gerät im Stillstand
Arbeitspositionen des Bremshebels
Beim Motorstart
Tajfun-52
Beim Mähen
9
