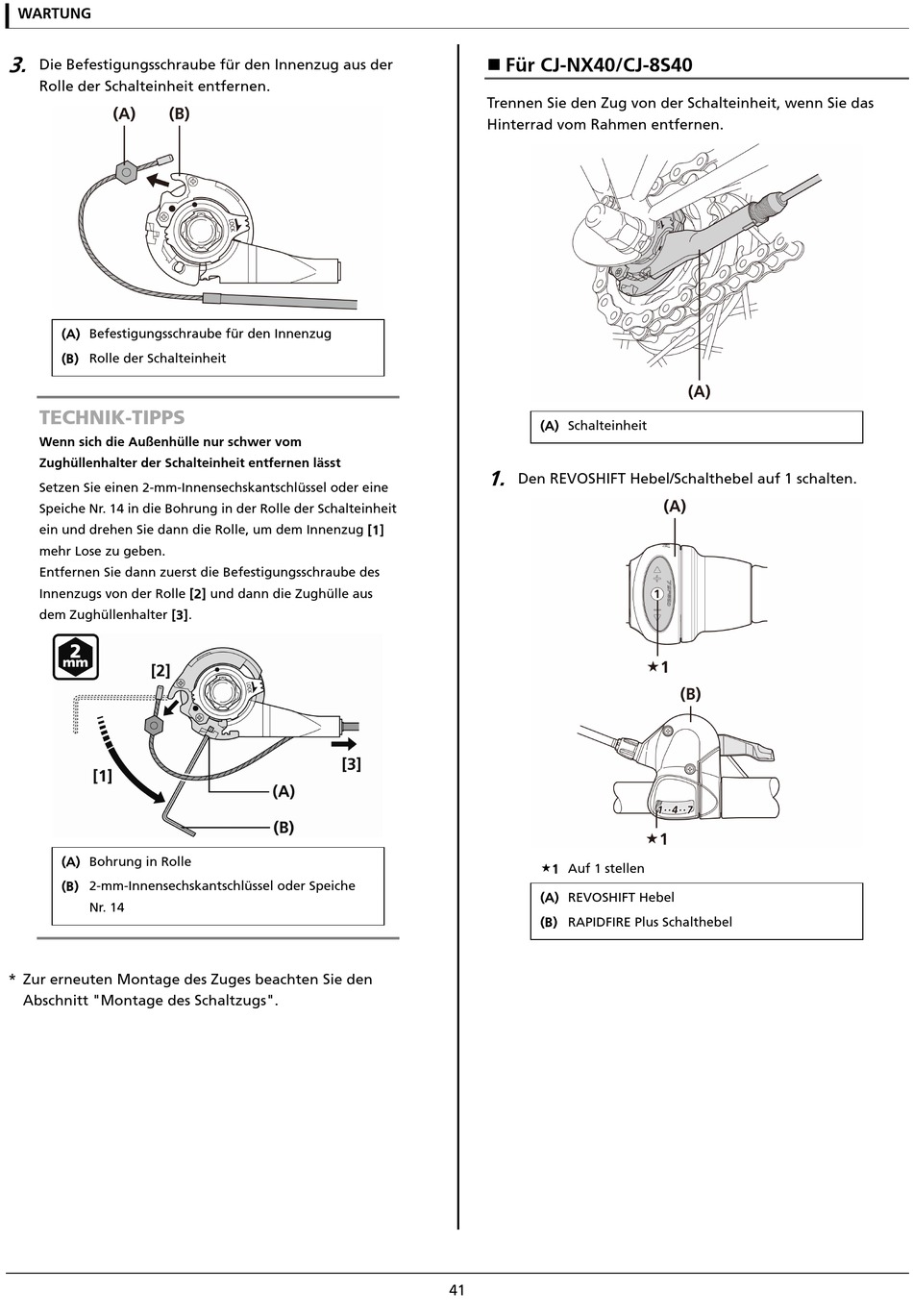

Für Cj-Nx40/Cj-8S40 - Shimano Nexus Inter-8 Händlerhandbuch

WARTUNG
3.
Die Befestigungsschraube für den Innenzug aus der
Rolle der Schalteinheit entfernen.
(A) Befestigungsschraube für den Innenzug
(B) Rolle der Schalteinheit
TECHNIK-TIPPS
Wenn sich die Außenhülle nur schwer vom
Zughüllenhalter der Schalteinheit entfernen lässt
Setzen Sie einen 2-mm-Innensechskantschlüssel oder eine
Speiche Nr. 14 in die Bohrung in der Rolle der Schalteinheit
ein und drehen Sie dann die Rolle, um dem Innenzug [1]
mehr Lose zu geben.
Entfernen Sie dann zuerst die Befestigungsschraube des
Innenzugs von der Rolle [2] und dann die Zughülle aus
dem Zughüllenhalter [3].
(A) Bohrung in Rolle
(B) 2-mm-Innensechskantschlüssel oder Speiche
Nr. 14
* Zur erneuten Montage des Zuges beachten Sie den
Abschnitt "Montage des Schaltzugs".
 Für CJ-NX40/CJ-8S40
Trennen Sie den Zug von der Schalteinheit, wenn Sie das
Hinterrad vom Rahmen entfernen.
(A) Schalteinheit
1.
Den REVOSHIFT Hebel/Schalthebel auf 1 schalten.
1 Auf 1 stellen
(A) REVOSHIFT Hebel
(B) RAPIDFIRE Plus Schalthebel
41
