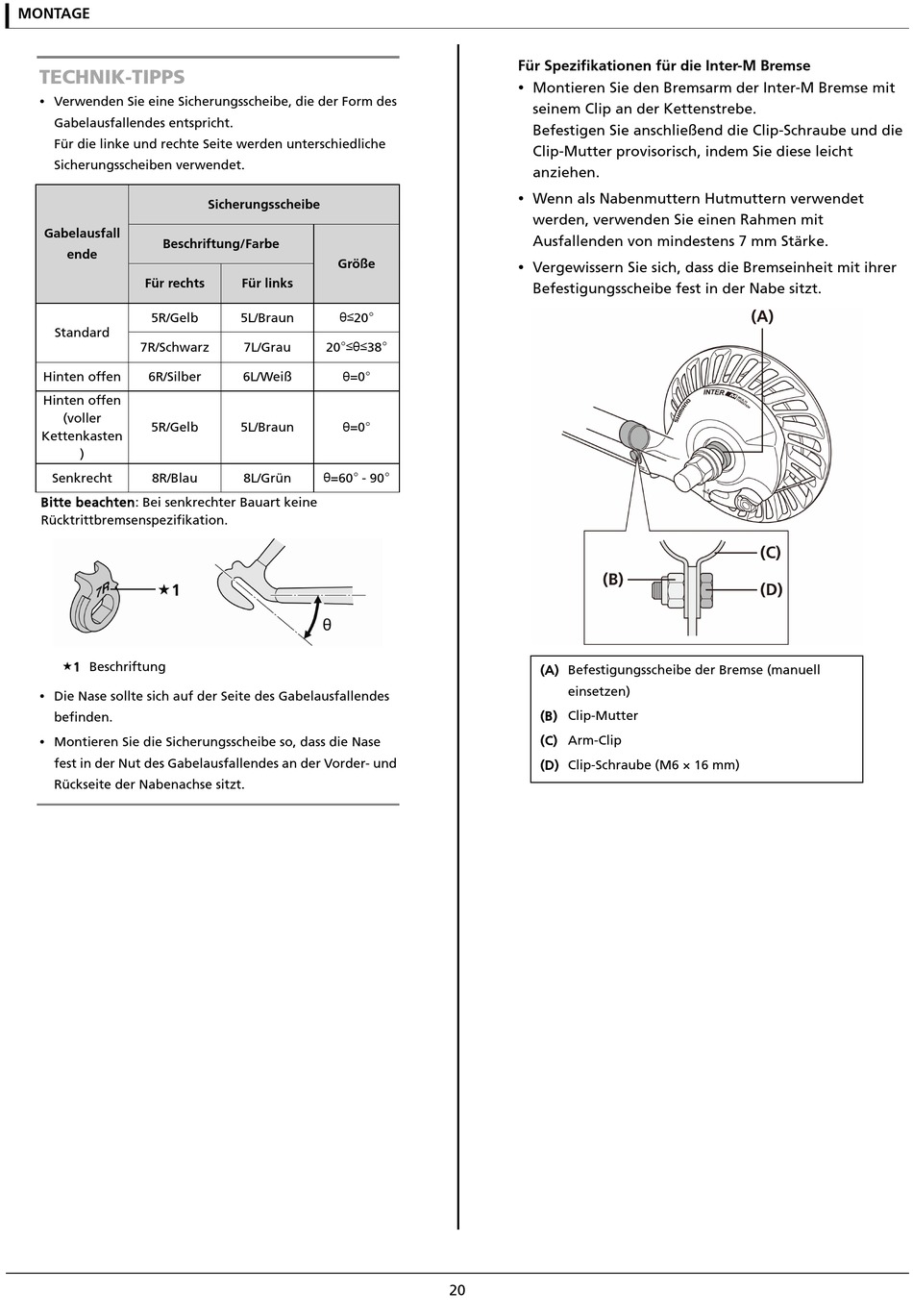

MONTAGE
TECHNIK-TIPPS
Verwenden Sie eine Sicherungsscheibe, die der Form des
Gabelausfallendes entspricht.
Für die linke und rechte Seite werden unterschiedliche
Sicherungsscheiben verwendet.
Gabelausfall
Beschriftung/Farbe
ende
Für rechts
5R/Gelb
Standard
7R/Schwarz
Hinten offen
6R/Silber
Hinten offen
(voller
5R/Gelb
Kettenkasten
)
Senkrecht
8R/Blau
Bitte beachten: Bei senkrechter Bauart keine
Rücktrittbremsenspezifikation.
1 Beschriftung
Die Nase sollte sich auf der Seite des Gabelausfallendes
befinden.
Montieren Sie die Sicherungsscheibe so, dass die Nase
fest in der Nut des Gabelausfallendes an der Vorder- und
Rückseite der Nabenachse sitzt.
Sicherungsscheibe
Größe
Für links
θ≤20°
5L/Braun
7L/Grau
20°≤θ≤38°
θ=0°
6L/Weiß
θ=0°
5L/Braun
θ=60° - 90°
8L/Grün
Für Spezifikationen für die Inter-M Bremse
Montieren Sie den Bremsarm der Inter-M Bremse mit
seinem Clip an der Kettenstrebe.
Befestigen Sie anschließend die Clip-Schraube und die
Clip-Mutter provisorisch, indem Sie diese leicht
anziehen.
Wenn als Nabenmuttern Hutmuttern verwendet
werden, verwenden Sie einen Rahmen mit
Ausfallenden von mindestens 7 mm Stärke.
Vergewissern Sie sich, dass die Bremseinheit mit ihrer
Befestigungsscheibe fest in der Nabe sitzt.
(A) Befestigungsscheibe der Bremse (manuell
einsetzen)
(B) Clip-Mutter
(C) Arm-Clip
(D) Clip-Schraube (M6 × 16 mm)
