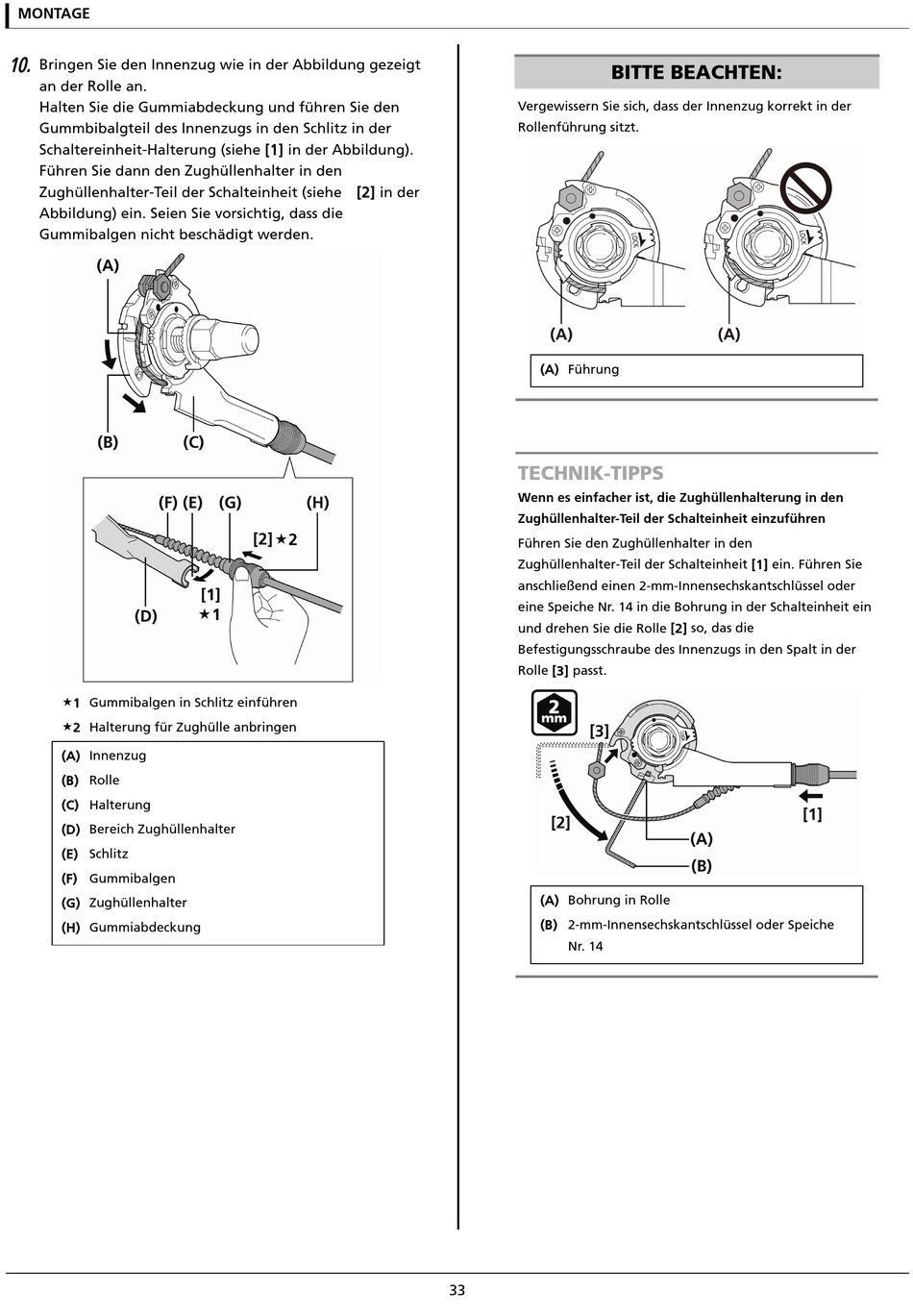

Shimano Nexus Inter-8 Händlerhandbuch Seite 33

MONTAGE
10.
Bringen Sie den Innenzug wie in der Abbildung gezeigt
an der Rolle an.
Halten Sie die Gummiabdeckung und führen Sie den
Gummbibalgteil des Innenzugs in den Schlitz in der
Schaltereinheit-Halterung (siehe [1] in der Abbildung).
Führen Sie dann den Zughüllenhalter in den
Zughüllenhalter-Teil der Schalteinheit (siehe [2] in der
Abbildung) ein. Seien Sie vorsichtig, dass die
Gummibalgen nicht beschädigt werden.
1 Gummibalgen in Schlitz einführen
2 Halterung für Zughülle anbringen
(A) Innenzug
(B) Rolle
(C) Halterung
(D) Bereich Zughüllenhalter
(E) Schlitz
(F) Gummibalgen
(G) Zughüllenhalter
(H) Gummiabdeckung
BITTE BEACHTEN:
Vergewissern Sie sich, dass der Innenzug korrekt in der
Rollenführung sitzt.
(A) Führung
TECHNIK-TIPPS
Wenn es einfacher ist, die Zughüllenhalterung in den
Zughüllenhalter-Teil der Schalteinheit einzuführen
Führen Sie den Zughüllenhalter in den
Zughüllenhalter-Teil der Schalteinheit [1] ein. Führen Sie
anschließend einen 2-mm-Innensechskantschlüssel oder
eine Speiche Nr. 14 in die Bohrung in der Schalteinheit ein
und drehen Sie die Rolle [2] so, das die
Befestigungsschraube des Innenzugs in den Spalt in der
Rolle [3] passt.
(A) Bohrung in Rolle
(B) 2-mm-Innensechskantschlüssel oder Speiche
Nr. 14
33
