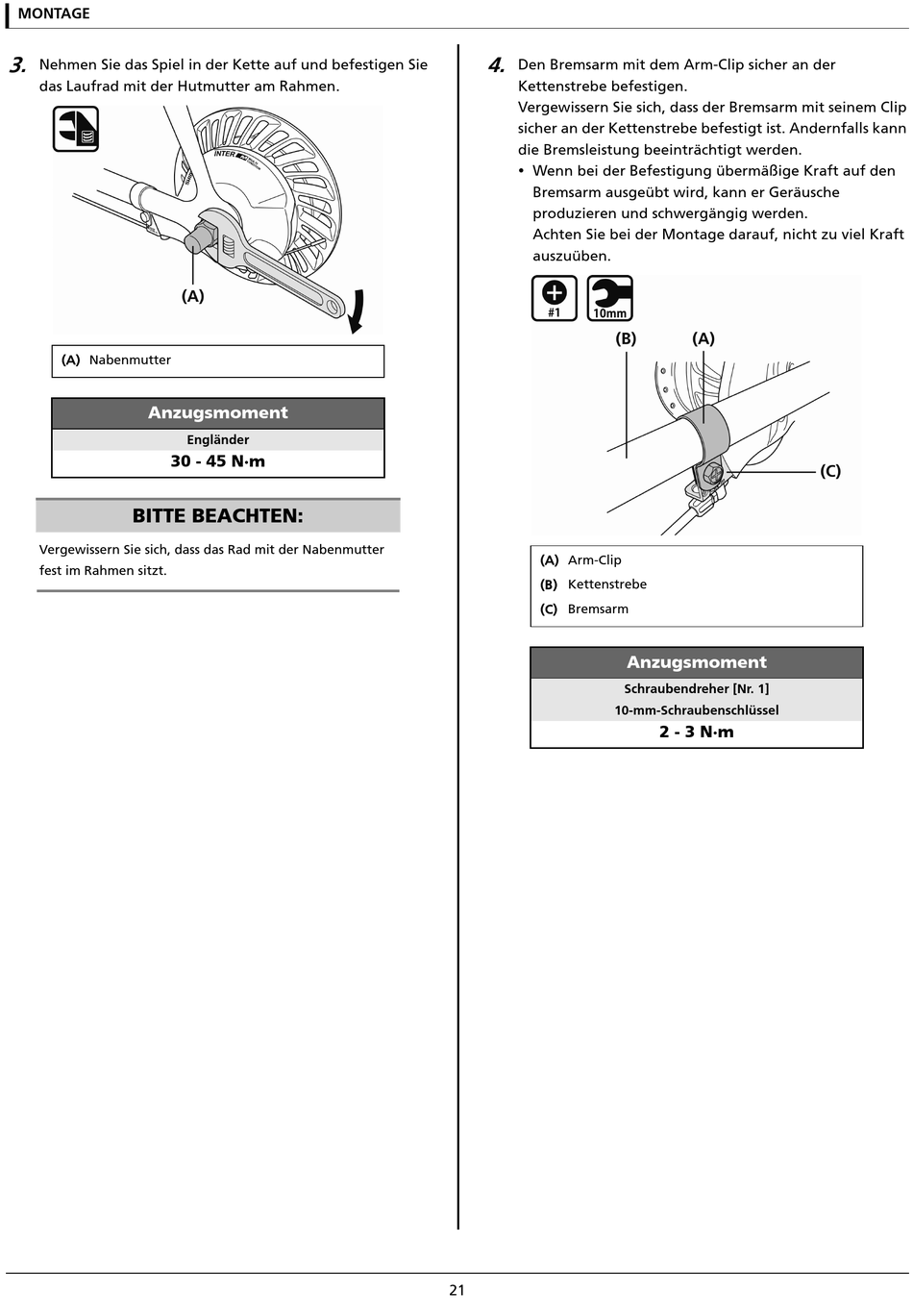

MONTAGE
3.
Nehmen Sie das Spiel in der Kette auf und befestigen Sie
das Laufrad mit der Hutmutter am Rahmen.
(A) Nabenmutter
Anzugsmoment
30 - 45 N·m
BITTE BEACHTEN:
Vergewissern Sie sich, dass das Rad mit der Nabenmutter
fest im Rahmen sitzt.
Engländer
4.
Den Bremsarm mit dem Arm-Clip sicher an der
Kettenstrebe befestigen.
Vergewissern Sie sich, dass der Bremsarm mit seinem Clip
sicher an der Kettenstrebe befestigt ist. Andernfalls kann
die Bremsleistung beeinträchtigt werden.
Wenn bei der Befestigung übermäßige Kraft auf den
Bremsarm ausgeübt wird, kann er Geräusche
produzieren und schwergängig werden.
Achten Sie bei der Montage darauf, nicht zu viel Kraft
auszuüben.
(A) Arm-Clip
(B) Kettenstrebe
(C) Bremsarm
10-mm-Schraubenschlüssel
21
Anzugsmoment
Schraubendreher [Nr. 1]
2 - 3 N·m
