Elettropompe sommerse
SD, SDF, SDN, SDX, SDS

ISTRUZIONI PER L'USO

1. Condizioni d'impiego
Esecuzione standard
- Per acqua pulita o leggermente sporca con massi-
mo contenuto di sabbia: 150 g/m
- Temperatura acqua fino a 25 °C.
- Avviamenti/ora ad intervalli regolari: max 20 per
motori 4", 15 per motori 6"-8", 10 per motori 10".

2. Installazione

Il diametro del pozzo deve essere sufficiente per
tutta la sua lunghezza per permettere il passaggio
dell'elettropompa.
Maneggiare l'elettropompa con cura, non urtarla e
non farla cadere.
Osservare le regole di sicurezza e
antinfortunistica.
Quando si utilizzano collegamenti filettati, serrare i
tubi di mandata in modo da evitare che l'elettropom-
pa possa cadere nel pozzo in seguito a svitamenti.
Si consiglia di fissare i tubi metallici con un
punto di saldatura nel manicotto.
Con tubi in plastica usare raccordi idonei.
Le pompe serie S S D D e 6 6 S S D D X X hanno due fori sul corpo
di mandata per l'ancoraggio ed il sollevamento.

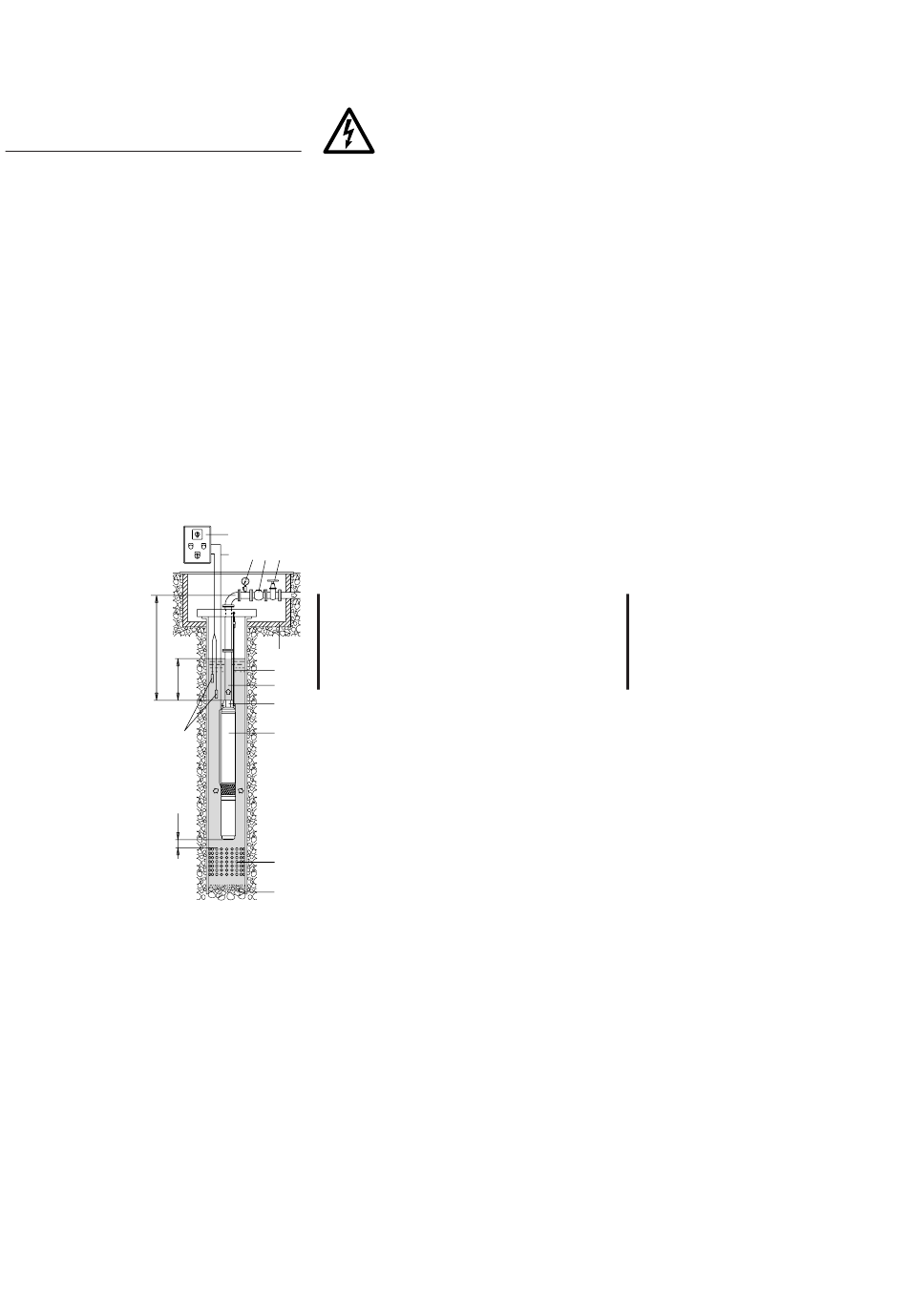

1 quadro elettrico
2 cavo elettrico
3 sonde di livello
4 manometro
5 valvola di ritegno
6 saracinesca
7 pozzetto di accesso
Z
8 fune di sicurezza
9 tubo di mandata
10 valvola incorporata
11 pompa
12 filtro del pozzo
13 fondo del pozzo
A livello dinamico variabile.
Z lunghezza totale tubo di mandata;
se > 100 m installare una o più
valvole di ritegno intermedie.
Y quota di immersione, in tutti i
casi > 1 m.
X distanza fra motore e filtro
pozzo: > 1 m.
2
Quando si utilizzano tubi in plastica si raccomanda
di fissare sempre una fune o catena di sicu-
rezza, di materiale non deperibile, alla pompa.
Fissare i cavi di alimentazione al tubo di mandata
con fascette ogni 3 m circa.
Calare l'elettropompa nel pozzo facendo atten-
zione a non danneggiare i cavi di alimentazione.
A pompa funzionante, la bocca di mandata deve
essere sommersa almeno 1 m sotto il più basso
livello dinamico del pozzo; a tale scopo è consiglia-
bile installare un sistema di controllo automatico
(50 g/m per SDX).
3 3
che arresta l'elettropompa quando il livello dell'ac-
qua scende oltre tale limite.
Posizionare l'elettropompa ad una distanza dal
fondo del pozzo sufficiente ad evitare l'accumulo di
sabbia o fango attorno al motore, con conseguente
pericolo di surriscaldamento.
Nella tubazione di mandata, installare:
•
un indicatore di pressione (Manometro) (4);
•
una valvola di ritegno ad una distanza max. 7 m
dalla bocca di mandata e più valvole di ritegno (5),
in funzione del tipo di impianto (almeno una ogni
50 m nel tratto verticale di tubo sopra la pompa),
per proteggere la pompa dai colpi d'ariete;
•
una saracinesca (6) per regolare portata, pre-
valenza e potenza assorbita.
Per l'eventuale installazione in posizione orizzontale
dell'elettropompa osservare le seguenti disposizioni:
•
installare la pompa con l'asse posto ad almeno
0,5 m sopra il fondo della vasca;
•
installare una valvola di ritegno supplementare
perché la valvola della pompa non assicura
tenuta in posizione orizzontale;
O
1
I
•
predisporre l'impianto in modo che l'aria possa
2 4 5 6
essere evacuata facilmente all'avviamento.
2.1. Raffreddamento del motore
Se il pozzo (o vasca) ha un diametro notevolmente
maggiore della pompa occorre installare una
camicia esterna per garantire attraverso
A 7 questa un efficace flusso e velocità d'acqua (v ≥
0,08 m/s per 4", 0,16 m/s per 6" e 0,2 m/s per 8"-
8
10") per il raffreddamento del motore.
Y
9
10
3. Montaggio elettropompe
Le elettropompe vengono normalmente fornite con
11
3
motore e pompa da assiemare (escluse le 4SD già
assiemate).
Pulire le superfici destinate all'accoppiamento.
Inserire la lanterna aspirante della pompa in cor-
rispondenza delle viti prigioniere del motore,
accoppiare il giunto scanalato all'albero motore,
X
portare la flangia in battuta e fissarla con i dadi
in dotazione.
Fissare il cavo sulla pompa con l'apposita fascetta
12
e montare il filtro sul raccordo aspirante.
Se disponibili, seguire le altre indicazioni nelle
13 istruzioni per l'uso del motore.
4.93.128
Non usare mai il cavo elettrico per
sostenere la pompa.
