DRIFT/INSTALLATIONSANVISNINGAR

1. Förutsättningar
Standardutförande
- För rent vatten med en maximum temperatur av
35 °C samt maximalt innehåll av sand med 60 g/m
- Minsta diameter på borrhålet: 132 mm.
- Minsta nersänkbara djup: 100 mm.
- Maximalt nedsänkbart djup: 20 m (med lämplig
kabellängd).
- Maximalt antal starter per timme: 30 st. Med
regelbundna intervaller.
Ljudnivå vid minsta tillåtna nedsänkta djup:
< 70 dB (A).
Ljudet försvinner när pumpen är helt nedsänkt.
Används ej i dammar, tankar eller
badpooler där människor kan vara i
eller kan komma i kontakt med vattnet.
2. Installation
Innerdiametern på tryckledningen får aldrig vara
mindre än anslutningen på pumpen: G1
Pumpen måste installeras i vertikal position med
tryckanslutningen uppåt.
Pumpen kan monteras nedsänkt (min 100 mm) eller
dränkt (max 20 m ) antingen vilande på ett botten-
underlag eller i hängande position.
2.1. Pump i vilande position
3.93.007/2
Pumpen kan vila på ett jämt underlag i botten på en
tank.
Om sand eller andra partiklar förekommer skall
pumpen monteras en bit ifrån botten så att dessa
föroreningar ej sugs med.

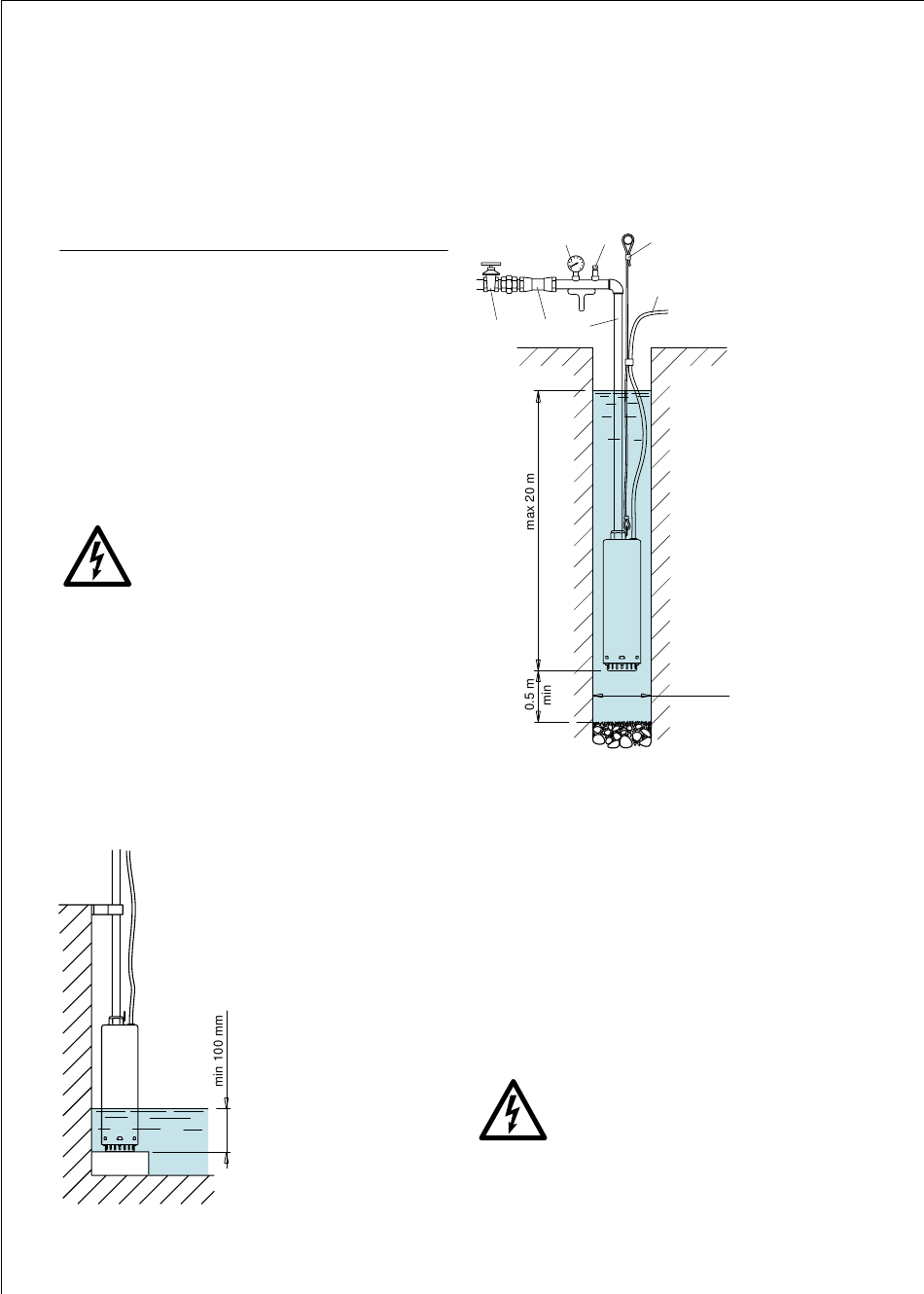

2.2. Pump i upphängd position
7
3 .
1 / (DN 32).
4
Pumpen kan monteras hängande i tryckledningen.
Drag försiktigt åt tryckledningen i anslutningen så
att den ej kan lossa vid drift.
Sätt pumpen med ett minimum avstånd av 0,5 m
från botten på borrhålet, detta för att sand inte
skall sugas med upp i pumpen.
Ett säkerhetsrep eller kedja av icke korrosivt
material skall alltid användas för att säkra en upp-
hängd pump.
När en rörledning i plast eller flexibel slang
används skall repet eller kedjan användas för att
lyfta pumpen.
Sätt fast den elektriska kabeln i rörledningen med
klammor om 3 meters intervall, kabeln får ej vara
sträckt, tillåt litet spel på kabeln så att den kan röra
på sig om rörledningen sträcker på sig vid driften.
4 5
3
1
6 2
132 mm
min
3.93.007/1
Använd aldrig den elektriska kabeln för
att lyfta pumpen.
1. Elkabel
2. Tryckledning
3. Säkerhetsrep
4. Tryckmätare
5. Avluftningsventil
6. Backventil
7. Skjutventil
