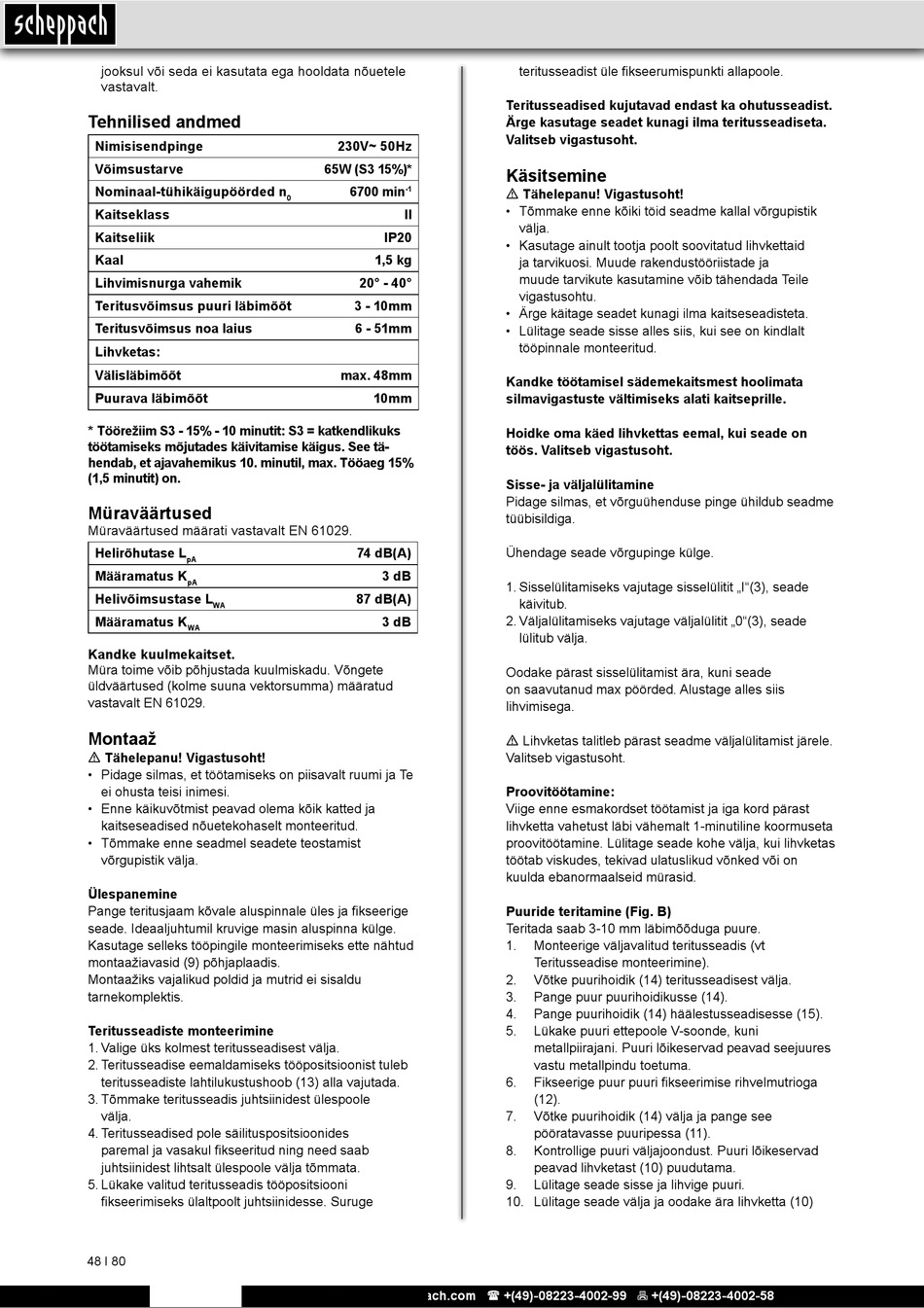

jooksul või seda ei kasutata ega hooldata nõuetele
vastavalt.

Tehnilised andmed

Nimisisendpinge
Võimsustarve
Nominaal-tühikäigupöörded n
Kaitseklass
Kaitseliik
Kaal
Lihvimisnurga vahemik
Teritusvõimsus puuri läbimõõt
Teritusvõimsus noa laius
Lihvketas:
Välisläbimõõt
Puurava läbimõõt
* Töörežiim S3 - 15% - 10 minutit: S3 = katkendlikuks
töötamiseks mõjutades käivitamise käigus. See tä-
hendab, et ajavahemikus 10. minutil, max. Tööaeg 15%
(1,5 minutit) on.
Müraväärtused
Müraväärtused määrati vastavalt EN 61029.
Helirõhutase L
pA
Määramatus K
pA
Helivõimsustase L
WA
Määramatus K
WA
Kandke kuulmekaitset.
Müra toime võib põhjustada kuulmiskadu. Võngete
üldväärtused (kolme suuna vektorsumma) määratud
vastavalt EN 61029.
Montaaž
m Tähelepanu! Vigastusoht!
• Pidage silmas, et töötamiseks on piisavalt ruumi ja Te
ei ohusta teisi inimesi.
• Enne käikuvõtmist peavad olema kõik katted ja
kaitseseadised nõuetekohaselt monteeritud.
• Tõmmake enne seadmel seadete teostamist
võrgupistik välja.
Ülespanemine
Pange teritusjaam kõvale aluspinnale üles ja fikseerige
seade. Ideaaljuhtumil kruvige masin aluspinna külge.
Kasutage selleks tööpingile monteerimiseks ette nähtud
montaažiavasid (9) põhjaplaadis.
Montaažiks vajalikud poldid ja mutrid ei sisaldu
tarnekomplektis.
Teritusseadiste monteerimine
1. Valige üks kolmest teritusseadisest välja.
2. Teritusseadise eemaldamiseks tööpositsioonist tuleb
teritusseadiste lahtilukustushoob (13) alla vajutada.
3. Tõmmake teritusseadis juhtsiinidest ülespoole
välja.
4. Teritusseadised pole säilituspositsioonides
paremal ja vasakul fikseeritud ning need saab
juhtsiinidest lihtsalt ülespoole välja tõmmata.
5. Lükake valitud teritusseadis tööpositsiooni
fikseerimiseks ülaltpoolt juhtsiinidesse. Suruge
48 І 80
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
230V~ 50Hz
65W (S3 15%)*
6700 min
-1
0
II
IP20
1,5 kg
20° - 40°
3 - 10mm
6 - 51mm
max. 48mm
10mm
74 dB(A)
3 dB
87 dB(A)
3 dB
teritusseadist üle fikseerumispunkti allapoole.
Teritusseadised kujutavad endast ka ohutusseadist.
Ärge kasutage seadet kunagi ilma teritusseadiseta.
Valitseb vigastusoht.
Käsitsemine
m Tähelepanu! Vigastusoht!
• Tõmmake enne kõiki töid seadme kallal võrgupistik
välja.
• Kasutage ainult tootja poolt soovitatud lihvkettaid
ja tarvikuosi. Muude rakendustööriistade ja
muude tarvikute kasutamine võib tähendada Teile
vigastusohtu.
• Ärge käitage seadet kunagi ilma kaitseseadisteta.
• Lülitage seade sisse alles siis, kui see on kindlalt
tööpinnale monteeritud.
Kandke töötamisel sädemekaitsmest hoolimata
silmavigastuste vältimiseks alati kaitseprille.
Hoidke oma käed lihvkettas eemal, kui seade on
töös. Valitseb vigastusoht.
Sisse- ja väljalülitamine
Pidage silmas, et võrguühenduse pinge ühildub seadme
tüübisildiga.
Ühendage seade võrgupinge külge.
1. Sisselülitamiseks vajutage sisselülitit „I"(3), seade
käivitub.
2. Väljalülitamiseks vajutage väljalülitit „0"(3), seade
lülitub välja.
Oodake pärast sisselülitamist ära, kuni seade
on saavutanud max pöörded. Alustage alles siis
lihvimisega.
m Lihvketas talitleb pärast seadme väljalülitamist järele.
Valitseb vigastusoht.
Proovitöötamine:
Viige enne esmakordset töötamist ja iga kord pärast
lihvketta vahetust läbi vähemalt 1-minutiline koormuseta
proovitöötamine. Lülitage seade kohe välja, kui lihvketas
töötab viskudes, tekivad ulatuslikud võnked või on
kuulda ebanormaalseid mürasid.
Puuride teritamine (Fig. B)
Teritada saab 3-10 mm läbimõõduga puure.
1. Monteerige väljavalitud teritusseadis (vt
Teritusseadise monteerimine).
2. Võtke puurihoidik (14) teritusseadisest välja.
3. Pange puur puurihoidikusse (14).
4. Pange puurihoidik (14) häälestusseadisesse (15).
5. Lükake puuri ettepoole V-soonde, kuni
metallpiirajani. Puuri lõikeservad peavad seejuures
vastu metallpindu toetuma.
6. Fikseerige puur puuri fikseerimise rihvelmutrioga
(12).
7. Võtke puurihoidik (14) välja ja pange see
pööratavasse puuripessa (11).
8. Kontrollige puuri väljajoondust. Puuri lõikeservad
peavad lihvketast (10) puudutama.
9. Lülitage seade sisse ja lihvige puuri.
10. Lülitage seade välja ja oodake ära lihvketta (10)
