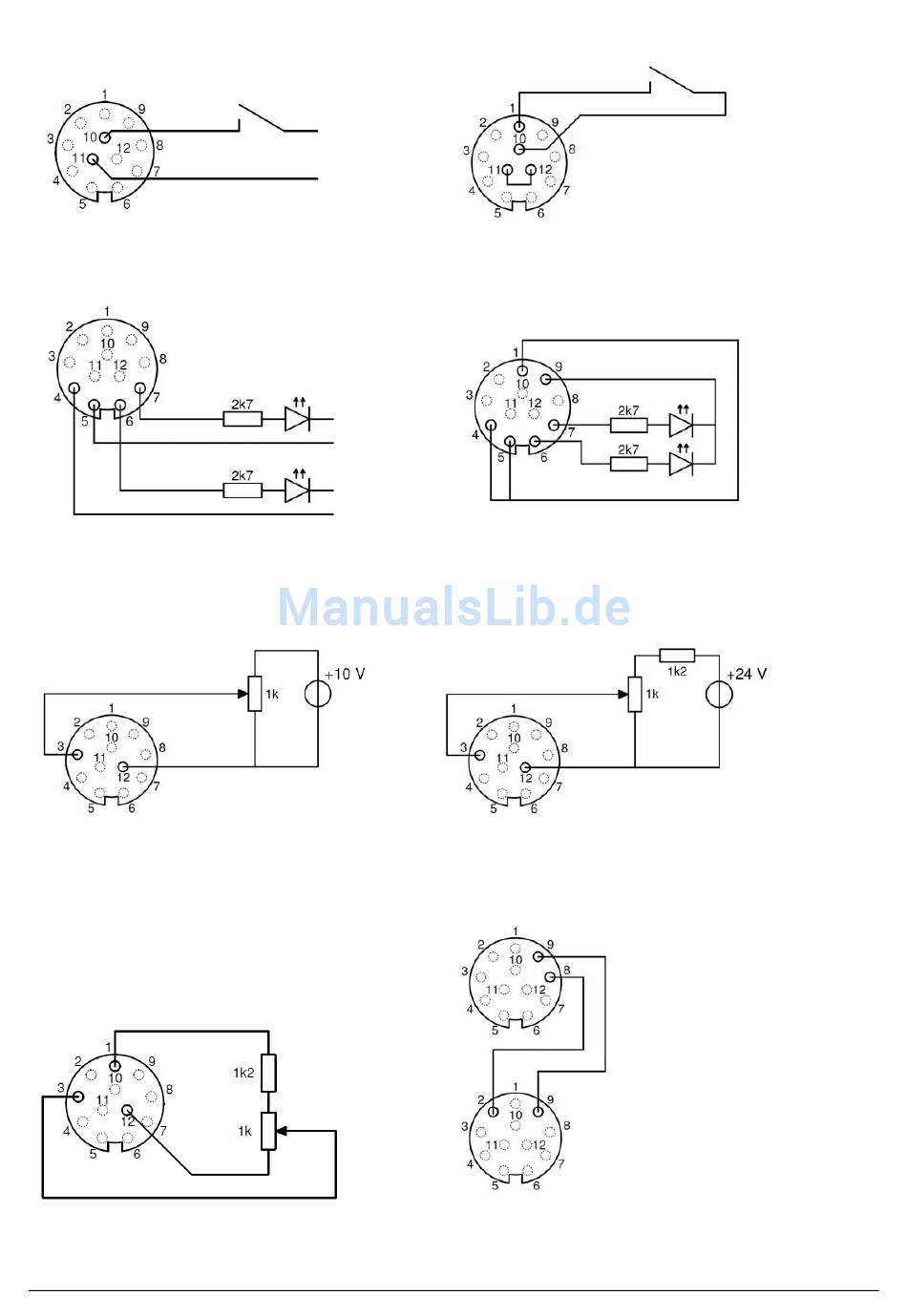

Illustration 3 : activation/désactivation de la haute
tension à distance
avec alimentation électrique externe
Illustration 5 : voyants d'activation de la surcharge
et de la haute tension
avec alimentation électrique externe
Illustration 7 : réglage du débit d'ions
avec alimentation électrique
10 V c.c. externe
Illustration 9 : réglage du débit d'ions avec
alimentation électrique
24 V c.c. interne
MPM_UM_9752080610_NL_D_GB_F_V1_5
Fermé =
haute tension activée
+24 V c.c.
0 V
0 V
maxi. 30 V c.c.
0 V
maxi. 30 V c.c.
Illustration 4 : activation/désactivation de la haute
tension à distance
avec alimentation électrique interne
Illustration 6 : voyants d'activation de la
surcharge et de la haute tension
avec alimentation électrique interne
Illustration 8 : réglage du débit d'ions
avec alimentation électrique
24 V c.c. externe
Illustration 10 : commande
biphasée
Fermé =
haute tension activée
MPM 2 = esclave
Commutateur
DIP 3 = ON
MPM 1 = maître
Commutateur
DIP 3 = OFF
