Warnung:
 Die darunterliegende transparente PE-Isolierung nicht beschädigen!
Blauen PVC-Mantel entfernen

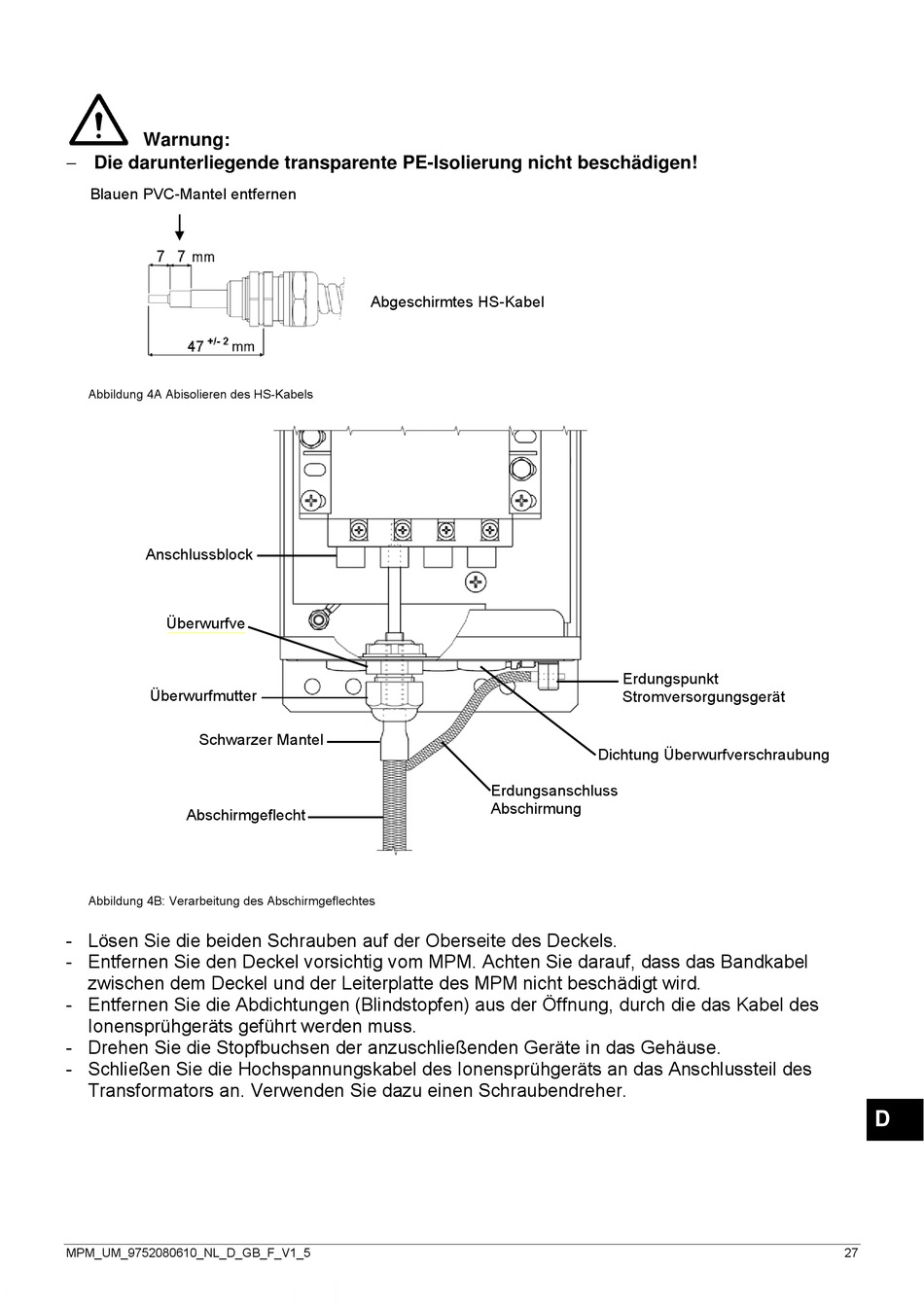

Abbildung 4A Abisolieren des HS-Kabels
Anschlussblock
Überwurfve
Überwurfmutter
Schwarzer Mantel
Abschirmgeflecht
Abbildung 4B: Verarbeitung des Abschirmgeflechtes
- Lösen Sie die beiden Schrauben auf der Oberseite des Deckels.
- Entfernen Sie den Deckel vorsichtig vom MPM. Achten Sie darauf, dass das Bandkabel
zwischen dem Deckel und der Leiterplatte des MPM nicht beschädigt wird.
- Entfernen Sie die Abdichtungen (Blindstopfen) aus der Öffnung, durch die das Kabel des
Ionensprühgeräts geführt werden muss.
- Drehen Sie die Stopfbuchsen der anzuschließenden Geräte in das Gehäuse.
- Schließen Sie die Hochspannungskabel des Ionensprühgeräts an das Anschlussteil des
Transformators an. Verwenden Sie dazu einen Schraubendreher.
MPM_UM_9752080610_NL_D_GB_F_V1_5
Abgeschirmtes HS-Kabel
Erdungsanschluss
Abschirmung
Erdungspunkt
Stromversorgungsgerät
Dichtung Überwurfverschraubung
