Avertissement :
 N'endommagez pas l'isolation transparente en PE se trouvant dessous !
Ôtez la gaine bleue en PVC.

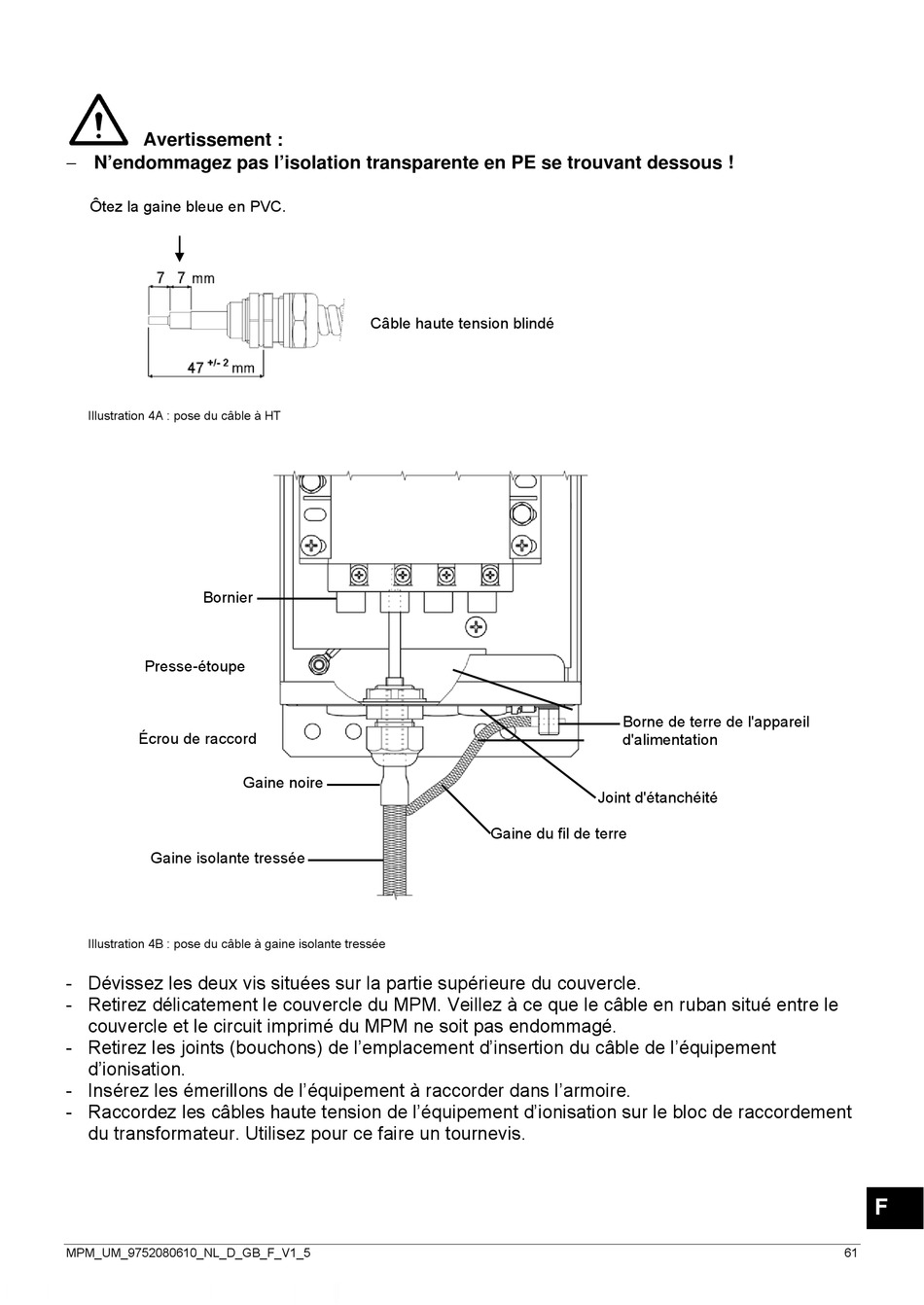

Illustration 4A : pose du câble à HT
Bornier
Presse-étoupe
Écrou de raccord
Gaine isolante tressée
Illustration 4B : pose du câble à gaine isolante tressée
- Dévissez les deux vis situées sur la partie supérieure du couvercle.
- Retirez délicatement le couvercle du MPM. Veillez à ce que le câble en ruban situé entre le
couvercle et le circuit imprimé du MPM ne soit pas endommagé.
- Retirez les joints (bouchons) de l'emplacement d'insertion du câble de l'équipement
d'ionisation.
- Insérez les émerillons de l'équipement à raccorder dans l'armoire.
- Raccordez les câbles haute tension de l'équipement d'ionisation sur le bloc de raccordement
du transformateur. Utilisez pour ce faire un tournevis.
MPM_UM_9752080610_NL_D_GB_F_V1_5
Câble haute tension blindé
Gaine noire
Borne de terre de l'appareil
d'alimentation
Joint d'étanchéité
Gaine du fil de terre
