Waarschuwing:
 Onderliggende transparante PE isolatie niet beschadigen!
Blauwe PVC-laag verwijderen

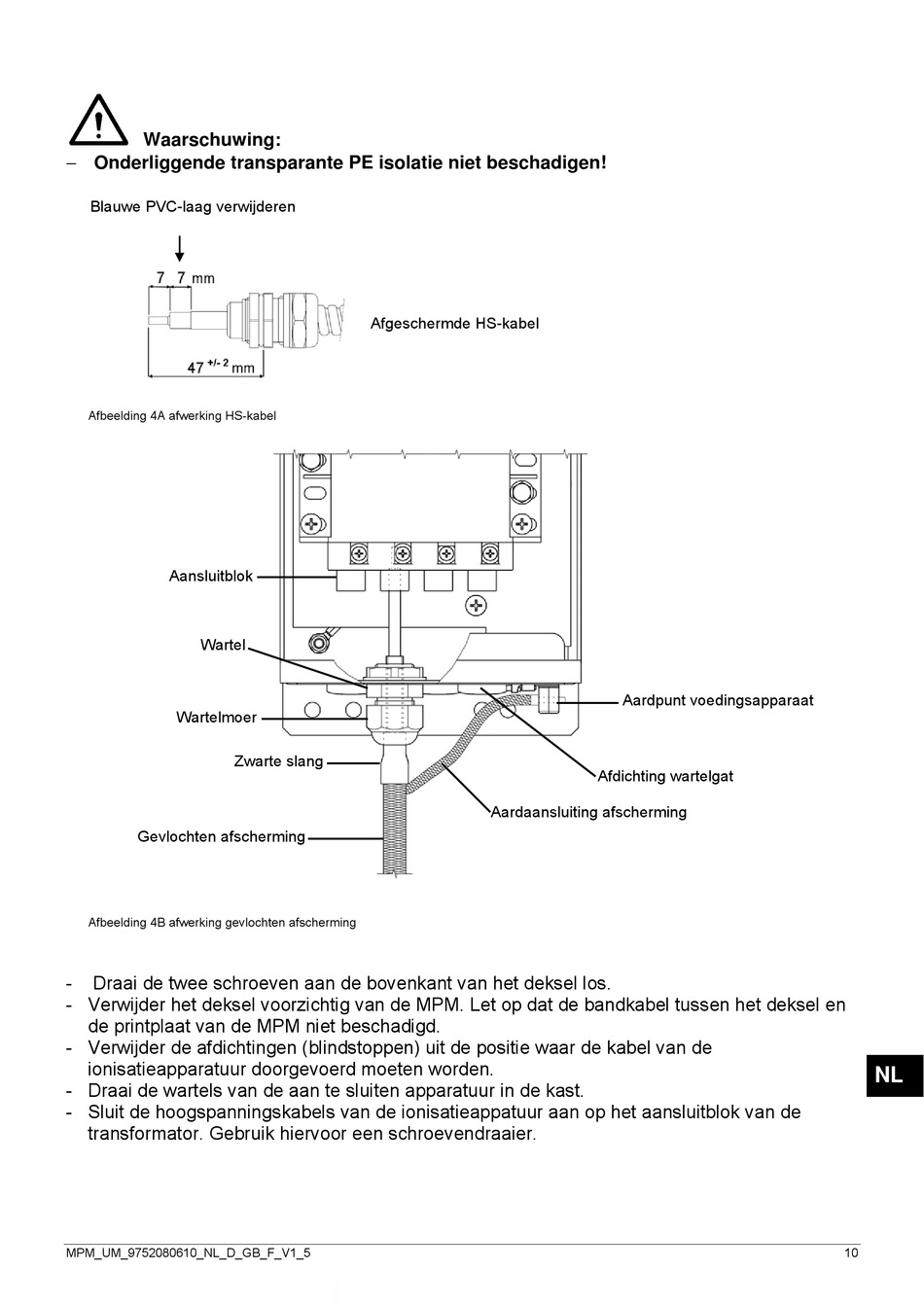

Afbeelding 4A afwerking HS-kabel
Aansluitblok
Wartel
Wartelmoer
Zwarte slang
Gevlochten afscherming
Afbeelding 4B afwerking gevlochten afscherming
- Draai de twee schroeven aan de bovenkant van het deksel los.
- Verwijder het deksel voorzichtig van de MPM. Let op dat de bandkabel tussen het deksel en
de printplaat van de MPM niet beschadigd.
- Verwijder de afdichtingen (blindstoppen) uit de positie waar de kabel van de
ionisatieapparatuur doorgevoerd moeten worden.
- Draai de wartels van de aan te sluiten apparatuur in de kast.
- Sluit de hoogspanningskabels van de ionisatieappatuur aan op het aansluitblok van de
transformator. Gebruik hiervoor een schroevendraaier.
MPM_UM_9752080610_NL_D_GB_F_V1_5
Afgeschermde HS-kabel
Aardaansluiting afscherming
Aardpunt voedingsapparaat
Afdichting wartelgat
