Mechanische Installation
1
2
1
M8x60-mm-Schraube mit Sicherungsscheibe und Unterlegscheibe
2
M10x30-mm-Schraube mit Zahn- und Unterlegscheibe

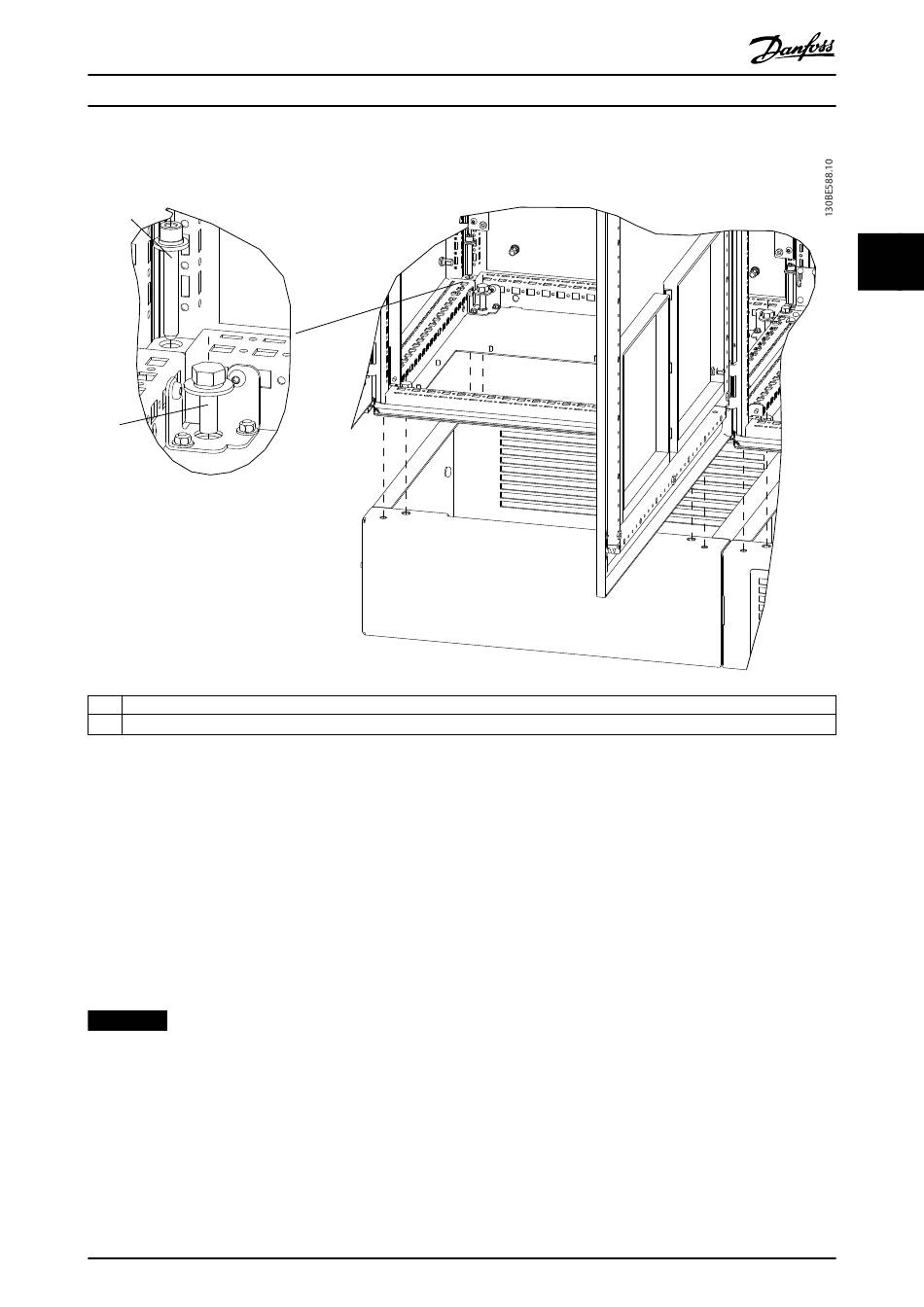

Abbildung 3.12 Position der Eckbefestigungen für eine Sockelinstallation (Beispiel)
3.7 Montage eines Standardgeräts ohne Sockel
Obwohl jedes Gerät mit Sockels ausgeliefert wird, kann das Gerät in den folgenden Situationen auch ohne Sockel betrieben
werden:
•
In Anwendungen, in denen sich unter dem Gerät Freiraum befindet, durch den ein ungehinderter Luftstrom im
Schaltschrank gewährleistet ist.
•
In Anwendungen, in denen der Bausatz für den rückseitigen Kühlkanal (Einlass Rücks./Auslass Rücks.) verwendet
wird.
HINWEIS
Bereiten Sie die mechanische Installation des VLT
gewährleisten und Zusatzarbeiten während der Installation zu vermeiden. Ziehen Sie die mechanische Zeichnung in
diesem Handbuch und in der im Lieferumfang des VLT
mit den Abstandsanforderungen vertraut zu machen.
MG13B103
Installationshandbuch
®
Plus Panel sorgfältig vor, um ein ordnungsgemäßes Ergebnis zu
®
Plus Panel enthaltenen Kundendokumentation zurate, um sich
