Mechanische Installation
3.6.2 Herstellen einer Kabeleinführung
Kabel werden durch die Unterseite des Sockels durch eine Bodenplatte aus Metall in den Schaltschrank verlegt. Die
Bodenplatten müssen am Gerät befestigt werden, um die angegebene Schutzart zu gewährleisten.
1.
Öffnen Sie den Netzschaltschrank und entfernen Sie die Sechskantmuttern von der Bodenplatte in diesem Schrank.
Entfernen Sie die Platte.
2.
Öffnen Sie den Motorschaltschrank und entfernen Sie die Muttern von der Bodenplatte in diesem Schrank.
Entfernen Sie die Platte.
3.
Verwenden Sie eine Blechstanze, um Einführungsöffnungen in die beiden Bodenplatten zu stanzen. Die
Abmessungen der Bodenplatten finden Sie in Kapitel 5.2 Abmessungen.
4.
Bringen Sie die Bodenplatten in beiden Schränken wieder an, nachdem das Gerät auf den Sockel abgesenkt wurde,
wie in Abbildung 3.10 gezeigt.
4
3
1
Motorkabel
2
Bodenplatte für Motorkabeldurchführung. Siehe
Kapitel 5.2 Abmessungen.

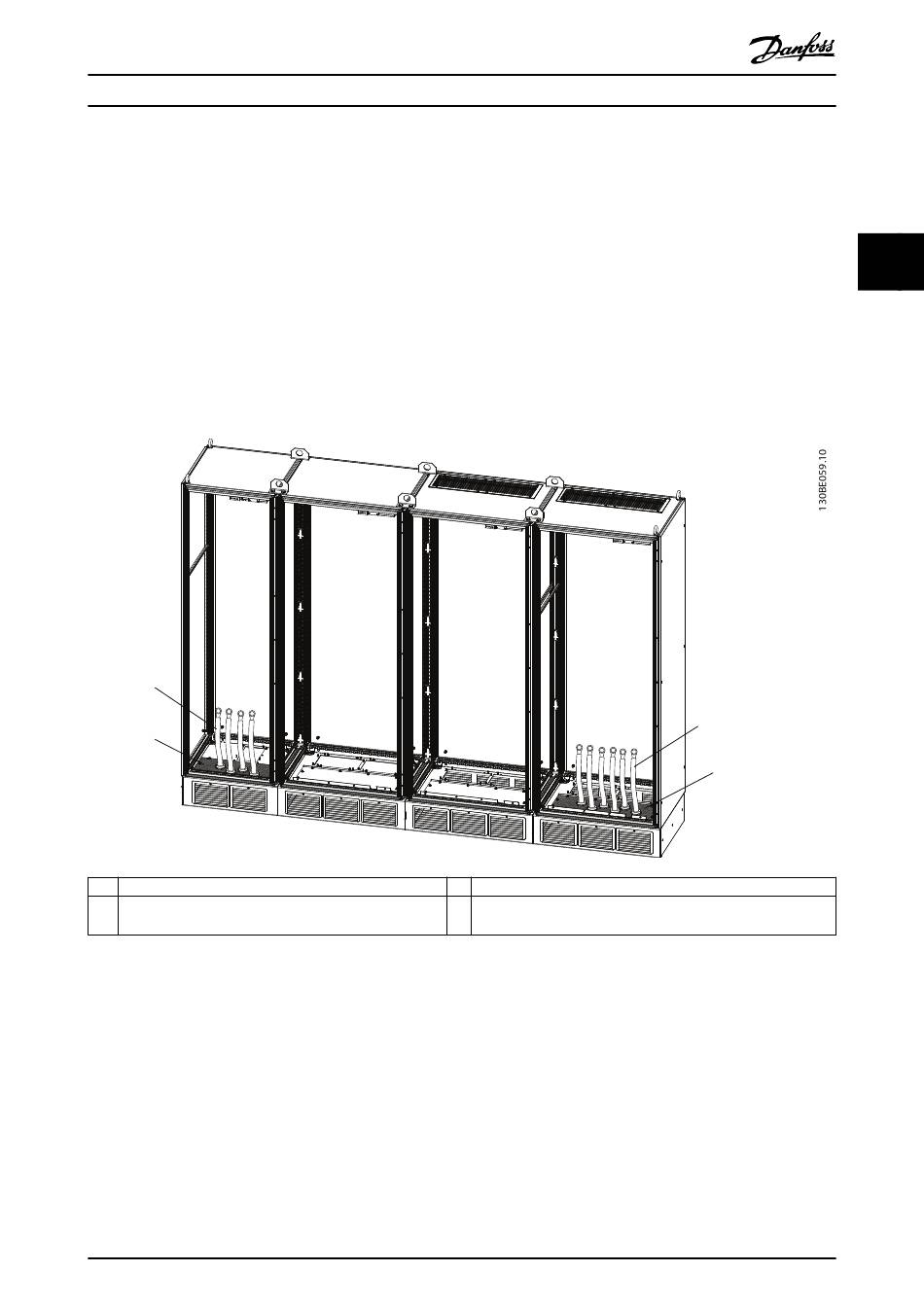

Abbildung 3.10 Kabeleinführung durch die Bodenplatten (Beispiel)
MG13B103
Installationshandbuch
3
Bodenplatte für Netzeinführung. Siehe Kapitel 5.2 Abmessungen.
4
Netzkabel.
