Mechanische Installation
3.7.1 Herstellen einer Kabeleinführung
Kabel werden durch die Unterseite des Geräts durch eine Bodenplatte aus Metall in den Schaltschrank verlegt. Befestigen
Sie die Bodenplatten am Active-Front-End-Frequenzumrichter, um die angegebene Schutzart zu gewährleisten.
3
3
1.
Öffnen Sie den Netzschaltschrank und entfernen Sie die Sechskantmuttern von der Bodenplatte in diesem Schrank.
Entfernen Sie die Platte.
2.
Öffnen Sie den Motorschaltschrank und entfernen Sie die Muttern von der Bodenplatte in diesem Schrank.
Entfernen Sie die Platte.
3.
Verwenden Sie eine Blechstanze, um Einführungsöffnungen in die beiden Bodenplatten zu stanzen. Die
Abmessungen der Bodenplatten finden Sie in Kapitel 5.2 Abmessungen.
4.
Bringen Sie die Netz- und Motorbodenplatten wieder an, nachdem das Gerät auf den Boden abgesenkt wurde, wie
in Abbildung 3.13 gezeigt.
4
3
1
Motorkabel
2
Bodenplatte für Motorkabeldurchführung. Die
Abmessungen finden Sie in Kapitel 5.2 Abmessungen.

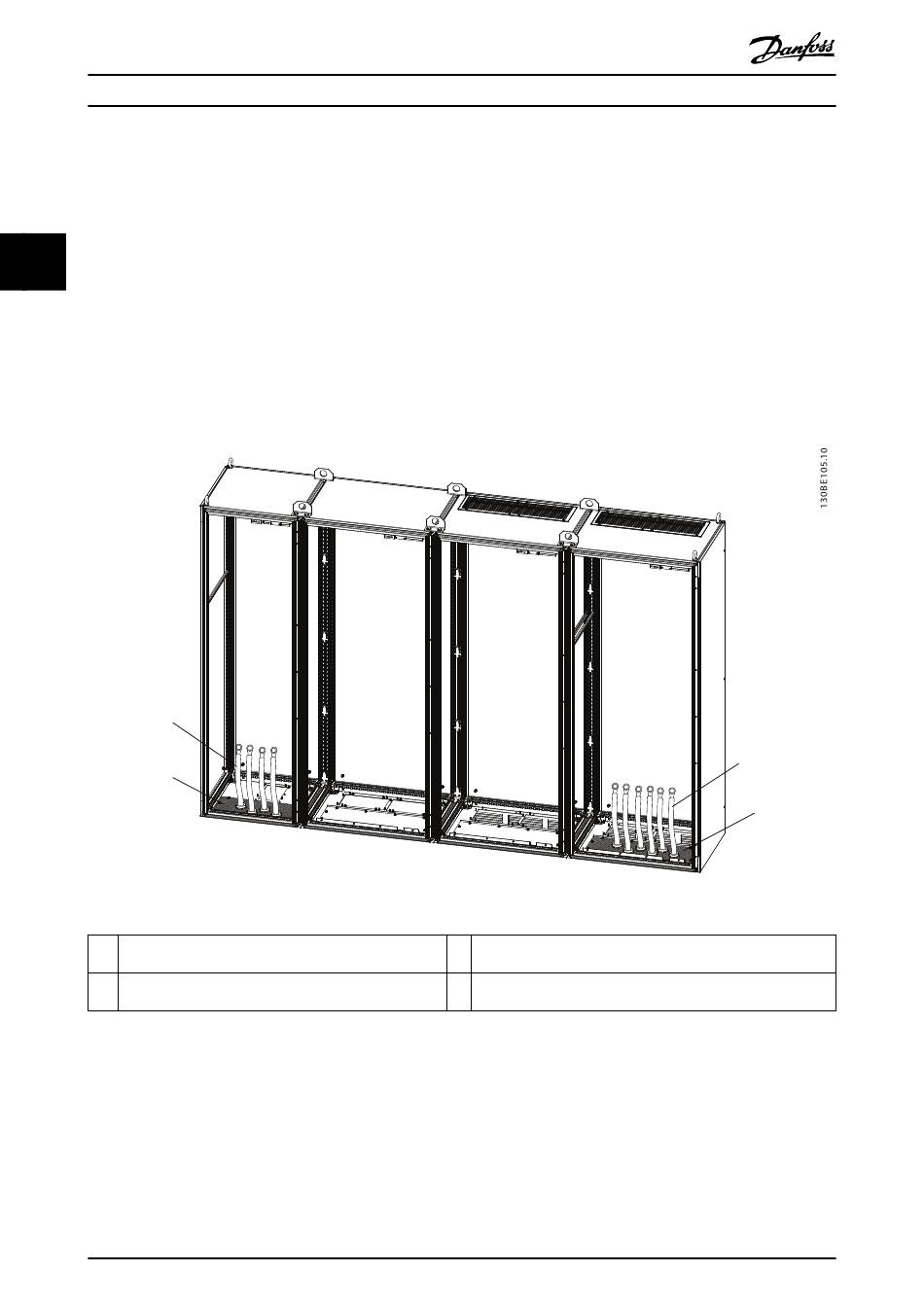

Abbildung 3.13 Kabeleinführung durch die Bodenplatten (Beispiel)
24
®
VLT
Plus Panel
3
Bodenplatte für Netzeinführung. Die Abmessungen finden Sie in
Kapitel 5.2 Abmessungen.
4
Netzkabel.
Danfoss A/S © 09/2015 Alle Rechte vorbehalten.
1
2
MG13B103
