Einführung
1
2
3
4
5
6
7
1
Luftauslass, oben
2
Lufteinlass, Steuerung
3
Local Control Panel (LCP-Bedieneinheit)
4
Türgriff
5
Netzschalter
6
Luftauslass, elektronische Geräte/Steuerung
7
Sockel mit Lufteinlass, Front (optional)
®

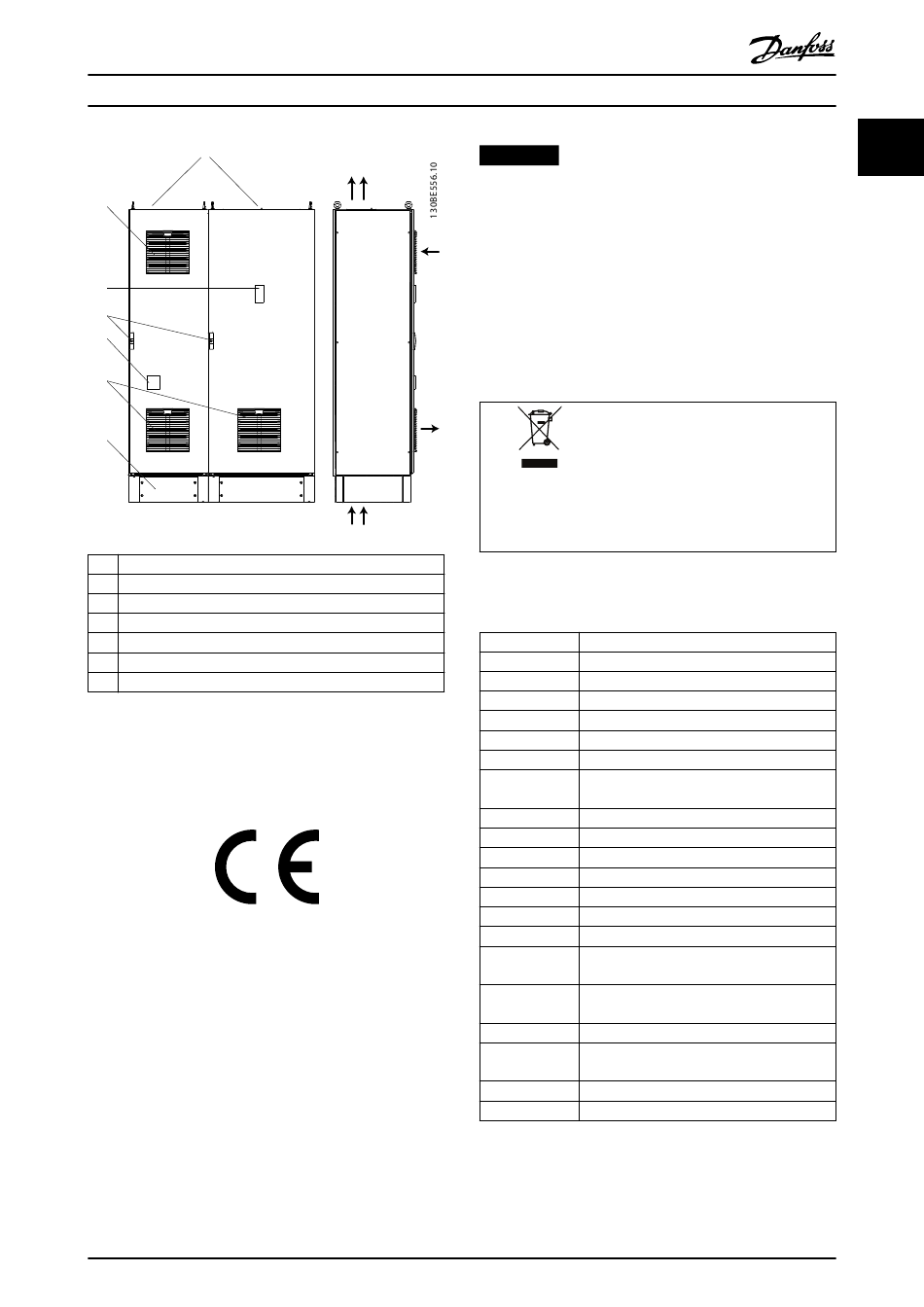

Abbildung 1.3 VLT
Plus Panel, 315-kW- und 400-kW-
Bauformen
1.5 Zulassungen und Zertifizierungen
Abbildung 1.4 CE
®
Das VLT
Plus Panel trägt eine CE-Kennzeichnung gemäß
der Niederspannungsrichtlinie 2006/95/EG und der EMV-
Richtlinie 2004/108/EV der Europäischen Union.
Der Frequenzumrichter erfüllt die Anforderungen der
UL508C bezüglich der thermischen Sicherung. Weitere
Informationen können Sie dem Abschnitt Thermischer
Motorschutz im produktspezifischen Projektierungshandbuch
entnehmen.
MG13B103
Installationshandbuch
HINWEIS
AUFERLEGTE BEGRENZUNGEN DER AUSGANGS-
FREQUENZ
Bedingt durch Exportkontrollvorschriften ist die
Ausgangsfrequenz des Frequenzumrichters ab Software-
version 6.72 auf 590 Hz begrenzt. Die Softwareversionen
6.xx begrenzen ebenfalls die maximale Ausgangs-
frequenz auf 590 Hz, diese Versionen können jedoch
nicht geflasht werden, d. h. weder als Downgrade noch
als Upgrade.
1.6 Entsorgung
1.7 Symbole, Abkürzungen und
Konventionen
Abkürzung
AC
AMA
AVM
DC
DE
ELCB
EMV
EMI
HO
IGBT
LCP
LED
NED
NO
Fehlerstrom-
schutzschalter
RDF
EMV
SFAVM
STO
USV
Tabelle 1.2 Symbole und Abkürzungen
Danfoss A/S © 09/2015 Alle Rechte vorbehalten.
Sie dürfen elektrische Geräte und Geräte
mit elektrischen Komponenten nicht
zusammen mit normalem Hausmüll
entsorgen.
Sammeln Sie diese separat gemäß den
lokalen Bestimmungen und den aktuell
gültigen Gesetzen und führen Sie sie dem
Recycling zu.
Definition
Wechselstrom
Automatische Motoranpassung
Asynchrone Vektormodulation
Gleichstrom
Antriebsseite
Erdschluss-Trennschalter
Electromagnetic Compatibility (Elektromagne-
tische Verträglichkeit)
EMV-Störungen
Hohe Überlast
Insulated-Gate Bipolar Transistor
Local Control Panel (LCP-Bedieneinheit)
Light Emitting Diode (Leuchtdiode)
Nicht-Antriebsende
Normale Überlast
Fehlerstromschutzschalter
Bemessungsbelastungsfaktor gemäß DIN EN
61439
Elektromagnetische Verträglichkeit, siehe EMI
Statorfluss-orientierte asynchrone Vektormo-
dulation
Safe Torque Off
Untrennbare Spannungsversorgung
1
1
7
