Webasto Thermosysteme
b)
Kabelverbindungen gemäß Abb. 3.1 oder Abb. 3.2 herstellen und anschließen.
– Kabel möglichst in Schutzhüllen verlegen und mit Kabelbindern ausreichend befestigen.
– Plus- und Minuskabel zur Stromversorgung der Aufdachklimaanlage sowie Kabel für Verdich-
teranschluß, sind durch die in der Anlage vorhandene Kabeltülle am Verdampfer-Seitenblech
(Abb. 2.2 Pos. 26) zu führen.
– Zugentlastungen vorsehen
Sollen die Bedienelemente nicht in der Luftverteilerplatte montiert werden,
so kann der optional erhältliche Kabelsatz für die externe Montage der Be-
dienelemente zur Verlängerung der elektrischen Anschlußleitungen ver-
wendet werden.
4.12.
Vorbereiten und Verlegen der Kältemittelleitungen im Fahrzeug
Die Leitungsöffnungen müssen bis unmittelbar vor deren Anschluß z.B. mit
Schutzkappen verschlossen sein.
Beim Verlegen sind Vorgaben des Fahrzeug-Herstellers zu beachten.
a)
Beide Kältemittelschläuche gemäß Kapitel 4.8 fertigen.
b)
Falls der Montagekit für die externe Schlauchverlegung bestellt wurde, müssen die beiden Rohrlei-
tungen dieses Montagekits entsprechend der nachstehenden Anweisung eingebaut werden (Abb.
4.11)

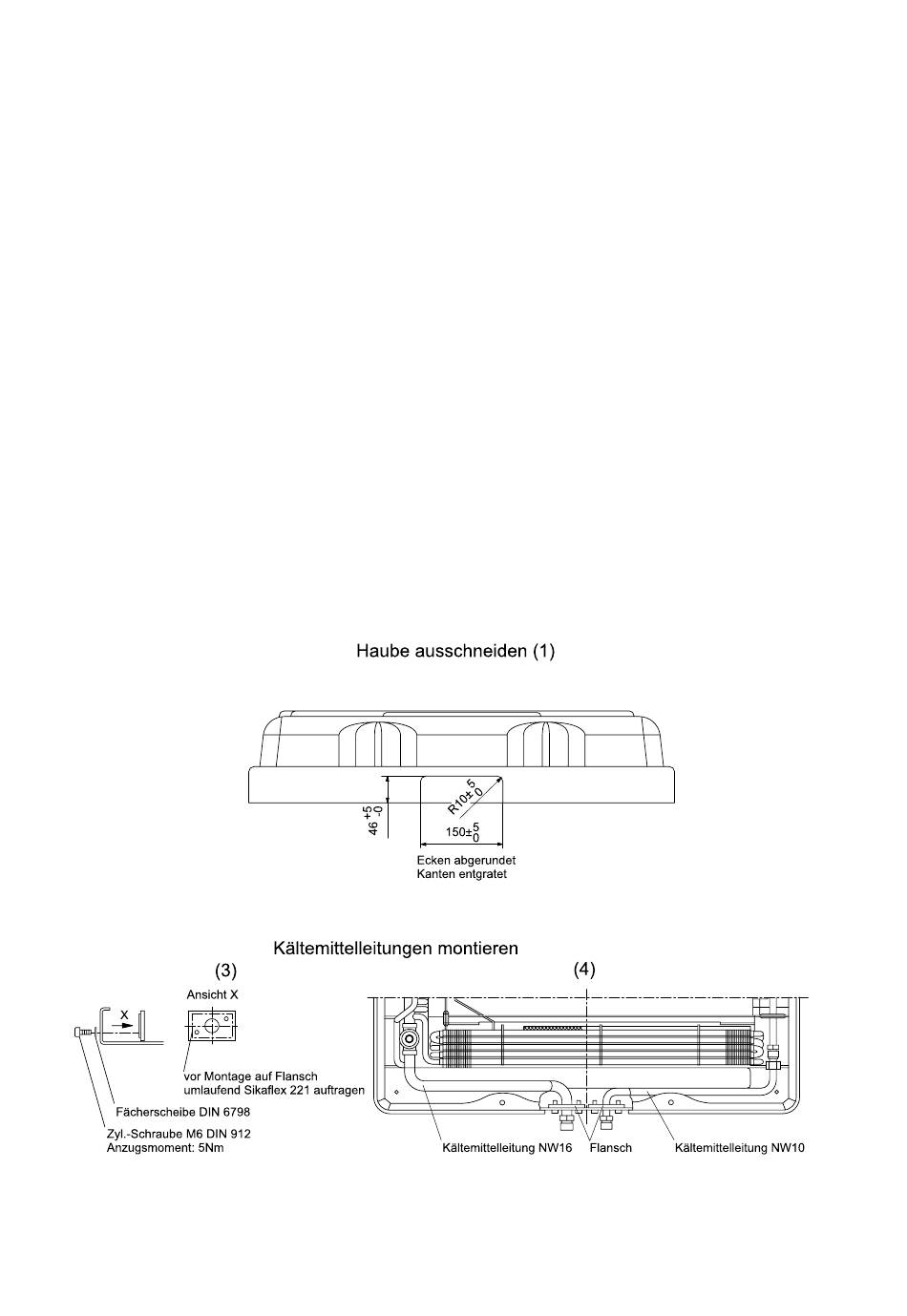

– Haube öffnen
– Haube gemäß Abb. 4.11 (1) ausschneiden, Ecken abrunden und Kanten entgraten
HINWEIS
ACHTUNG
Abb. 4.11
Aufdachklimaanlage CC5
Seite 29 / 43
