- Seite 1 Klimaanlage Einbau- und Service- anweisung Aufdachklimaanlage CC5 06/2000 64522C...
-
Seite 2: Inhaltsverzeichnis
Aufdachklimaanlage CC5 Webasto Thermosysteme INHALTSVERZEICHNIS 1. EINLEITUNG 1.1.Inhalt und Zweck 1.3.Zusätzlich anzuwendende Dokumente 1.4.Sicherheitshinweise und -bestimmungen 1.5.Zertifizierung 1.6.Verbesserungs- und Änderungsvorschläge 2. ALLGEMEINE BESCHREIBUNG 2.1.Aufdachklimaeinheit 2.2.Verdichter 2.3.Elektrik 2.4.Funktionsweise der Klimaanlage 2.5.Aufbau, Aufgabe und Funktionsweise der Baugruppen 3. TECHNISCHE DATEN 3.1.Klimaanlage 3.2.Elektrische Sicherungen 3.3.Verdichter... - Seite 3 Webasto Thermosysteme Aufdachklimaanlage CC5 5. INBETRIEBNAHME 5.1.Sicherheitshinweise 5.2.Bedienerhinweise 5.3.Bedien- und Anzeigeelemente 5.4.Erstinbetriebnahme 5.5.Bedienung 5.6.Bedienung der Klimaanlage (Komfortversion) 6. INSTANDHALTUNG 6.1.Sicherheitshinweise 6.2.Allgemeines 6.3.Wartung und Pflege 6.4.Checkliste Wartung und Pflege 6.5.Prüfungen vor Instandsetzung 6.6.Fehlersuche und Maßnahmen zur Beseitigung 6.7.Instandsetzungsarbeiten 6.8.Prüfungen und Arbeiten nach Instandsetzung 6.9.Sichtprüfung...
-
Seite 4: Einleitung
Zusätzlich anzuwendende Dokumente Bedienungsanweisung Aufdachklimaanlage CC5 1.4. Sicherheitshinweise und -bestimmungen Die Aufdachklimaanlage CC5 wurde nach den EG-Richtlinien konstruiert und wird auch nach diesen pro- duziert. Bei sachgerechter Montage und Nutzung, entsprechend der Einbau- und Serviceanleitung, ist die Anlage betriebssicher. Wird das in den Fahrzeugpapieren angegebene Höhenmaß durch den Einbau der Aufdachklimaanlage überschritten, so ist dies durch eine Abnahme nach §... -
Seite 5: Zertifizierung
Webasto Thermosysteme Aufdachklimaanlage CC5 (ABE) des Fahrzeugs zur Folge haben. Elektrische Leitungen und Bedienelemente der Klimaanlage müssen im Fahrzeug so angeordnet sein, daß ihre einwandfreie Funktion unter normalen Betriebsbedingungen nicht beeinträchtigt werden kann. Sicherheitshinweise für Instandhaltungsarbeiten Treten Fehler im Kältemittelkreislauf auf, so muß die Anlage von einem Fachbetrieb geprüft und ordnungs- gemäß... -
Seite 6: Allgemeine Beschreibung

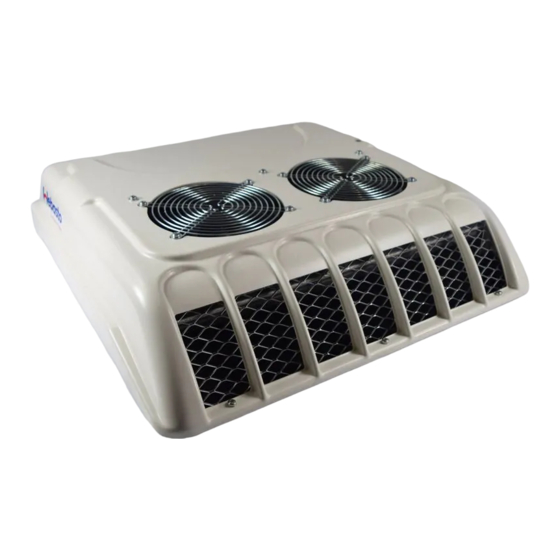

Webasto Thermosysteme ALLGEMEINE BESCHREIBUNG Die Aufdachklimaanlage CC5 (Abb. 2.1) besteht aus der Aufdachklimaeinheit (1) und dem Verdichter (2). Diese Komponenten sind mit 2 Schlauchleitungen (3) zu einem Kältekreislauf verbunden. Die elektrische Versorgung erfolgt über die Kabel (4) von der Fahrzeugstromversorgung aus. Entsprechend der Stromver- sorgung des Fahrzeugs ist die Anlage in zwei Varianten 12 Volt oder 24 Volt lieferbar. - Seite 7 Webasto Thermosysteme Aufdachklimaanlage CC5 Abb. 2.2 Seite 7 / 43...
- Seite 8 Aufdachklimaanlage CC5 Webasto Thermosysteme Zusätzlich zur Aufdacheinheit ist die Luftverteilerplatte (Abb. 2.2a) in den Lieferumfängen enthalten. In der Luftverteilerplatte können die Bedienelemente EIN / AUS-Wippschalter (1) und Wippschalter für Ge- bläse (2) integriert werden. Bei der Komfort-Version ist zusätzlich ein elektronischer Raumthermostat in der Aufdacheinheit integriert.
-
Seite 9: Verdichter
Webasto Thermosysteme Aufdachklimaanlage CC5 2.2. Verdichter Der Verdichter (Abb. 2.3), ein Taumelscheibenverdichter, ist in sechs Varianten lieferbar: – TM-13HD h, mit horizontalen Kältemittelanschlüssen und Doppelkeilriemenscheibe, 12 V – TM-13HD h, mit horizontalen Kältemittelanschlüssen und Doppelkeilriemenscheibe, 24 V – TM-13HD v, mit vertikalen Kältemittelanschlüssen und Doppelkeilriemenscheibe, 12V –... - Seite 10 Aufdachklimaanlage CC5 Webasto Thermosysteme Abb. 2.4 Seite 10 / 43...
- Seite 11 Webasto Thermosysteme Aufdachklimaanlage CC5 Abb. 2.5 Das flüssige Kältemittel fließt durch den Sammler-Trockner (13) zum Expansionsventil (11), es entspannt durch geregelten Druckabfall und geht unter starker Wärmeaufnahme im Verdampfer (6) wieder in den gas- förmigen Zustand über. Die warme Umluft (21) der Fahrzeugkabine wird vom Radialgebläse (5) angesaugt, im Verdampfer gekühlt, getrocknet und über die Luftverteilerplatte in die Kabine zurückgeführt (22).
-
Seite 12: Aufbau, Aufgabe Und Funktionsweise Der Baugruppen
Aufdachklimaanlage CC5 Webasto Thermosysteme 2.5. Aufbau, Aufgabe und Funktionsweise der Baugruppen Verflüssiger Der Verflüssiger (3, Abb. 2.2) besteht aus einem durchgehenden Rohrwendel und Lamellen, die zu einer großen Wärmetauscherfläche miteinander verbunden sind. Er kühlt das heiße Kältemittelgas so ab, daß es verflüssigt und unterkühlt, und er überträgt die Kondensa- tionswärme über die Lamellen an die ihn durchströmende Außenluft. - Seite 13 Webasto Thermosysteme Aufdachklimaanlage CC5 Elektronischer Raumthermostat (optional) In der Komfort-Version sind ein elektronischer Raumthermostat und ein Temperaturfühler integriert. Es wird die Luftansaugtemperatur gemessen. Bei erreichen der am Sollwertgeber-Potentiometer eingestellten Temperatur wird der Verdichter abgeschaltet. Seite 13 / 43...
-
Seite 14: Technische Daten
Aufdachklimaanlage CC5 Webasto Thermosysteme TECHNISCHE DATEN 3.1. Klimaanlage Benennung Typ CC5 Abmessungen, Aufdachklimaeinheit Länge x Breite x Höhe 750 mm X 760 mm X 165 mm Gewicht 26,5 kg Betriebsspannungen (entspr. Fzg. Bordnetz) 12 Volt DC, 24 Volt DC Stromaufnahme... -
Seite 15: Verdichter
Webasto Thermosysteme Aufdachklimaanlage CC5 3.3. Verdichter Benennung Typ Seltec TM13 HD Abmessungen (Länge x Breite x Höhe) 235 mm X 124 mm X 136 mm Gewicht (Masse) 6,8 kg Drehrichtung links/rechts Hubvolumen/Umdrehung 131 cm Kältemaschinenöl (Typ / Menge) PAG ZXL 100 PG / 150 + 20 cm Kältemittelanschlüsse... -
Seite 16: Schaltplan Für Ausführung Basisversion
Aufdachklimaanlage CC5 Webasto Thermosysteme 3.4. Schaltplan für Ausführung Basisversion Abb. 3.1 Seite 16 / 43... -
Seite 17: Schaltplan Für Ausführung Komfortversion
Webasto Thermosysteme Aufdachklimaanlage CC5 3.5. Schaltplan für Ausführung Komfortversion Abb. 3.2 Seite 17 / 43... -
Seite 18: Einbauanweisung
– Versteifungselemente, Spriegel im Dachinnenbereich, um ausreichende Stabilität des Daches zu gewährleisten 4.4. Nicht im Montagebausatz enthalten da Teile fahrzeugspezifisch und selbst zu beschaffen – Verdichter (Bezug über Webasto möglich) – Befestigungselemente/Halterung zum Einbau des Verdichters bzw. Universal-Verdichterhalter von Webasto – Keilriemen entsprechend der Keilriemenscheiben-Abmessungen in geeigneter Größe VORSICHT Bei der Auswahl des Verdichters ist unbedingt darauf zu achten, daß... -
Seite 19: Erforderliche Betriebsmittel, Sonderwerkzeug Und Zubehör
Webasto Thermosysteme Aufdachklimaanlage CC5 4.5. Erforderliche Betriebsmittel, Sonderwerkzeug und Zubehör Für den Einbau – Blechschneidgerät für Durchbrüche im Fahrzeug-/Kabinendach – Mechaniker-Werkzeug – Clipzange zum Montieren der Kältemittelschläuche – Schlauchschere Für Evakuierung, Befüllung und Prüfung des Kältemittelkreislaufs – Service-Recyclingstation für Kältemittel R134a –... -
Seite 20: Fertigen/ Beschaffen Des Halters Zur Verdichtermontage
Zusätzlich ist beim Fertigen/Beschaffen der Halterung folgendes zu beachten: – Prüfen, ob vom Fahrzeughersteller Verdichterhalter erhältlich sind. Hierzu sind die Daten über Fahrge- stell und Motorisierung des Fahrzeugs aus den Fahrzeugpapieren erforderlich. – Prüfen der Verfügbarkeit und Verwendungsmöglichkeit des Universal-Verdichterhalters von Webasto (Abb. 4.3). – Einbaulage des Verdichters –... -
Seite 21: Fertigen Der Schlauchleitungen
Webasto Thermosysteme Aufdachklimaanlage CC5 Abb. 4.2 ACHTUNG Zulässige Einbaulagen des Verdichters beachten. Werden die zulässigen Einbaulagen nicht eingehalten, führt dies zum Ausfall des Verdichters. Abb. 4.3 4.8. Fertigen der Schlauchleitungen 4.8.1 Allgemeines zur Fertigung der Schlauchleitungen Verlegungsort/ Verlauf der Schlauchleitungen auswählen/ festlegen ( Durchmesser der Schrauban- schlüsse bei Durchführungen beachten) - Seite 22 Aufdachklimaanlage CC5 Webasto Thermosysteme – Schläuche mit einer Schlauchschere rechtwinklig ablängen, oder den Schlauch horizontal in ei- nen Schraubstock mit Profilschutzbacken einspannen und mit fein gezahnter Stahlsäge recht- winklig absägen. – Gummi- und Gewebeeinlagenreste entfernen. Durchführungen in der Karosserie mit Gummidurchführungen ( Kantenschutz, Leitungstüllen) ver-...
- Seite 23 Webasto Thermosysteme Aufdachklimaanlage CC5 Abb. 4.4 Die Zangenbacken sollten unter der Erhöhung des clips bzw. der Verriegelung ansetzen. Um die Montage zu vereinfachen sollten die Clips zwischen den Bügelarmen geschlossen werden. HINWEIS: Wenn die Zange beim Schließen des Clips nicht rechtwinklig gehalten wird, ist der Verschluss des Clips möglicherweise leicht versetzt (Abb 4.4/8).
-
Seite 24: Montage Der Aufdachklimaeinheit Mit Luftverteilerplatte
Aufdachklimaanlage CC5 Webasto Thermosysteme VORSICHT Prüfung nur mit ausreichenden Sicherheitseinrichtungen durchführen. Abb. 4.5 Abb. 4.6 4.9. Montage der Aufdachklimaeinheit mit Luftverteilerplatte Luftschachtabdichtung Bei gewölbten Dächern oder Dächern mit Sicken und Rinnen ist ein Dichtrahmen aus den beiliegenden Dichtstreifen anzufertigen (siehe Abb. 4.8). - Seite 25 Webasto Thermosysteme Aufdachklimaanlage CC5 Abb. 4.7 Abb. 4.8 HINWEIS Wird bei der Montage der Aufdachklimaanlage Sikaflex 221 verwendet, sollte die Aushärtzeit von 3-5 h eingehalten werden. Grundplatte aufbauen bevor das Sikaflex ausgehärtet ist. Dichtung erst mit Feuchtigkeit in Kon- takt kommen lassen, wenn das Sikaflex ausgehärtet ist.
- Seite 26 Aufdachklimaanlage CC5 Webasto Thermosysteme Grundplatte aufbauen Haube der Klimaeinheit abnehmen. Grundplatte auf das Dach (Dichtrahmen) aufsetzen, ausrichten, Distanzscheiben unter den 6 Be- festigungspunkten positionieren und die 6 Schrauben M6 (mit Scheiben) durch die Bohrungen stek- ken (Abb. 4.9). Abb. 4.9 Grundplatte auf richtige Einbaulage prüfen und unter Verwendung der Scheiben, Fächerscheiben...
- Seite 27 Webasto Thermosysteme Aufdachklimaanlage CC5 Luftverteilerplatte vormontieren Je nach Version und Lieferumfang müssen die Wippschalter und ggf. das Sollwertgeber-Potentiometer in die Luftverteilerplatte eingebaut werden. Montage Wippschalter: Abb. 4.10 Die Wippschalter so in die rechteckigen Ausschnitte der Luftverteilerplatte einsetzen bis diese einrasten.
-
Seite 28: Verdichter Einbauen
Aufdachklimaanlage CC5 Webasto Thermosysteme HINWEIS Die Luftverteilerplatte darf nicht an der Mitte der Luftansaugöffnung ausge- richtet werden. Die Luftverteilerplatte muß die Luftansaugöffnung im Fahr- zeugdach abdecken. 4.10. Verdichter einbauen Vor Einbau des Kältemittelverdichters in das Fahrzeug, muß dieser zusätzlich zu seiner Werksfüllung (sie- he Technische Daten Verdichter) mit der richtigen Menge Kältemaschinenöl aufgefüllt werden. -
Seite 29: Vorbereiten Und Verlegen Der Kältemittelleitungen Im Fahrzeug
Webasto Thermosysteme Aufdachklimaanlage CC5 Kabelverbindungen gemäß Abb. 3.1 oder Abb. 3.2 herstellen und anschließen. – Kabel möglichst in Schutzhüllen verlegen und mit Kabelbindern ausreichend befestigen. – Plus- und Minuskabel zur Stromversorgung der Aufdachklimaanlage sowie Kabel für Verdich- teranschluß, sind durch die in der Anlage vorhandene Kabeltülle am Verdampfer-Seitenblech (Abb. -
Seite 30: Anlage Auf Dichtigkeit Prüfen Und Evakuieren
Aufdachklimaanlage CC5 Webasto Thermosysteme – Abdeckung der Kältemittelrohrdurchführungen in der Grundplatte entfernen – Rohrleitung NW 16 mit dem beiliegenden Isolierband vom Gewindestutzen an beginnend bis zum Flansch für das Expansionsventil umwickeln – Schutzkappen am Verflüssiger und Klebeband am Expansionsventil entfernen, Schutzkappen an den Kältemittelleitungen entfernen... - Seite 31 Webasto Thermosysteme Aufdachklimaanlage CC5 Beschreibung der Armaturen Die Prüfarmaturen bestehen aus je einem Saugdruckmanometer, Hochdruckmanometer und Vakuumma- nometer sowie folgenden 4 Anschlüssen, die alle über ein Absperrventil verschlossen werden können. Anschlüsse/ Schläuche: Anschluß für die Saugseite der Anlage – gelber Schlauch mit Schnellschlußventil Low Side HIGH Anschluß...
-
Seite 32: Anlage Mit Kältemittel Befüllen
Aufdachklimaanlage CC5 Webasto Thermosysteme 4.14. Anlage mit Kältemittel befüllen Allgemeines Es darf nur die für die jeweilige Klimaanlage richtige Kältemittelmenge eingefüllt werden. Daher ist es wich- tig, vor Beginn des Füllens die Kältemittelflasche zu wiegen und das Gewicht laufend zu kontrollieren. Die Füllmenge ist von den Schlauchlängen (siehe folgende Tabelle) abhängig. -
Seite 33: Abschließende Arbeiten
Webasto Thermosysteme Aufdachklimaanlage CC5 Haube der Aufdachklimaeinheit anbauen. Das Ventil am Saugdruckmanometer des Prüfgerätes LOW öffnen. Das Hochdruckventil bleibt ge- schlossen. Flaschenventil und Füllventil REF öffnen. Fahrzeugbatterie wieder anschließen und Fahrzeugmotor starten. Klimaanlage auf Kühlbetrieb schalten (Gebläsestufe 3) (siehe Kapitel 5.3). -
Seite 34: Inbetriebnahme
Aufdachklimaanlage CC5 Webasto Thermosysteme INBETRIEBNAHME 5.1. Sicherheitshinweise Die Sicherheitshinweise gemäß Kap. 1.4 sind zu beachten. 5.2. Bedienerhinweise ACHTUNG Die Klimaanlage nur bei laufendem Fahrzeug-Motor in Betrieb nehmen, da bei stehendem Fahrzeug-Motor die Fahrzeugbatterie entladen wird. Zur Vermeidung von Undichtigkeiten der Wellendichtung des Verdichters sind zwei Fälle zu unterscheiden:... -
Seite 35: Bedien- Und Anzeigeelemente
Webasto Thermosysteme Aufdachklimaanlage CC5 5.3. Bedien- und Anzeigeelemente Die Bedienung der Aufdachklimaanlage erfolgt über die zwei Wippschalter (Abb.5.1) – Klimaanlage EIN / AUS ( 1 ) – 3-Stufen Wippschalter ( 2 ) in der Luftverteilerplatte. Abb. 5.1 5.4. Erstinbetriebnahme Fahrzeug-Motor nach Herstellerangaben anlassen. -
Seite 36: Bedienung Der Klimaanlage (Komfortversion)
Bei laufendem Motor erfolgt eine Abkühlung des Fahrzeuginnenraums im Umluftbetrieb, entspre- chend der eingestellten Gebläsestufe 1, 2 oder 3. Die Temperaturregelung der Klimaanlage CC5 ohne elektronischen Raumthermostat erfolgt über das in der Anlage befindliche Vereisungsschutz-Thermostat. Dieses schaltet bei Erreichen der Ver- dampfervereisungs-Temperatur den Verdichter ab. -
Seite 37: Instandhaltung
Webasto Thermosysteme Aufdachklimaanlage CC5 INSTANDHALTUNG 6.1. Sicherheitshinweise Die Sicherheitshinweise und –vorschriften gemäß Kapitel 1.4 sind zu beachten. 6.2. Allgemeines Alle Arbeiten am Kältemittelkreislauf sind nur von sachkundigem Personal autorisierter Fachwerk- stätten auszuführen. Zu Instandhaltungsarbeiten am Klimakreislauf sind die in Kapitel 4.5 aufgeführten speziellen Be- triebsmittel, Sonderwerkzeuge sowie Zubehörteile erforderlich und einzusetzen. -
Seite 38: Checkliste Wartung Und Pflege
Aufdachklimaanlage CC5 Webasto Thermosysteme ACHTUNG Das Kältemittel darf nie in die freie Atmosphäre abgelassen werden (siehe § 8 FCKW-Halon-Verordnung vom 06.05.91). 6.4. Checkliste Wartung und Pflege Anlagenteil Wartungsarbeiten Häufigkeit Kältemittelkreislauf – Schlauchleitungen Auf Scheuerstellen und Zustand prüfen – Anschlüsse Dichtigkeitsprüfung mit Lecksuchgerät durchführen –... -
Seite 39: Fehlersuche Und Maßnahmen Zur Beseitigung
Webasto Thermosysteme Aufdachklimaanlage CC5 Verdichter auf Zustand – Schlauchanschlüsse unbeschädigt, fester Sitz – Befestigungselemente/-schrauben auf festen Sitz Keilriemenspannung einwandfrei Keilriemen und Keilriemenscheiben unbeschädigt Magnetkupplung und elektrischer Anschluß unbeschädigt. 6.6. Fehlersuche und Maßnahmen zur Beseitigung Allgemeines Bei der Fehlersuche und deren Beseitigung ist eine systematische Vorgehensweise zweckmäßig. -
Seite 40: Instandsetzungsarbeiten
Aufdachklimaanlage CC5 Webasto Thermosysteme Druck am Hochdruckmanometer zu gering – Kältemittelmenge zu gering ( Schauglas prüfen ) – Verdichterdrehzahl zu niedrig. ( z.B. durch rutschenden Keilriemen ) – Verdichter defekt Druck am Niederdruckmanometer zu hoch – Expansionsventil fehlerhaft – Verdichterdrehzahl zu niedrig ( z.B. durch rutschenden Keilriemen ) –... -
Seite 41: Prüfungen Und Arbeiten Nach Instandsetzung
Webasto Thermosysteme Aufdachklimaanlage CC5 Nach Abschluß von Arbeiten am Kältemittelkreislauf die Anlage gemäß – Kapitel 4.13 evakuieren, – mit Kältemittel befüllen Kapitel 4.14 – Kapitel 6.8 prüfen. 6.8. Prüfungen und Arbeiten nach Instandsetzung Prüfung der Kältemitteldrücke und Funktion der Druckschalter Allgemeines Grundsätzlich steht jede mit Kältemittel gefüllte Klimaanlage unter einem Überdruck, der im gesam-... -
Seite 42: Sichtprüfung
Aufdachklimaanlage CC5 Webasto Thermosysteme Nachfüllen von Kältemittel in teilweise gefüllte Anlagen Allgemeine Hinweise Ein Verbrauch von Kältemittel findet normalerweise nicht statt. Lediglich durch Undichtigkeiten, die sich eventuell im Laufe der Betriebszeit ergeben, kann ein Kältemittelverlust eintreten. Eine ungenügende Füllung hat ein Nachlassen der Kälteleistung der Klimaanlage zur Folge. Ein ex- tremer Verlust führt zum Abschalten des Niederdruckschalters. -
Seite 43: Garantieabwicklung
Webasto Thermosysteme Aufdachklimaanlage CC5 GARANTIEABWICKLUNG Teile mit natürlichem Verschleiß oder unsachgemäße Behandlung sind von der Garantie ausge- nommen. Durch die Instandsetzung oder Ersatzlieferung wird die Gewährleistungsfrist nicht verlän- gert. Im Garantiefall mit – Garantieteil – Garantiekarte – Garantieantrag an die für das Land zuständige Ländervertretung wenden.
