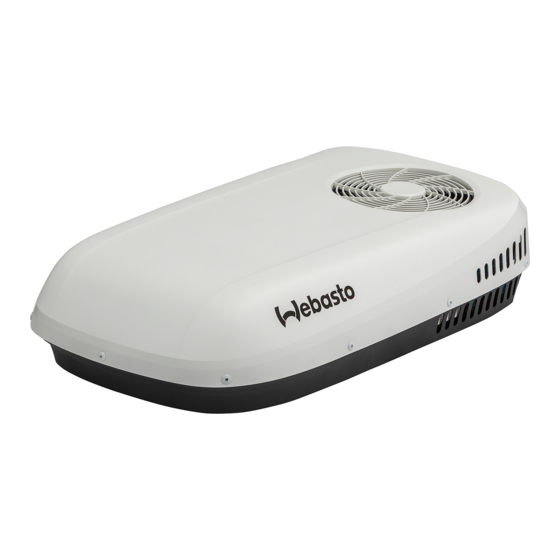

Webasto Cool Top Trail 34 Bedienungs- Und Installationsanleitung
Verwandte Anleitungen für Webasto Cool Top Trail 34
Inhaltszusammenfassung für Webasto Cool Top Trail 34
- Seite 23 5.6 Anlage ein-/ausschalten 5.7 Temperatur einstellen 5.8 Gebläsestufe einstellen 5.9 Betriebsart einstellen 5.10 Uhrzeit einstellen 5.11 Timer einstellen 5.12 Timer aktivieren 5.13 Schlaffunktion 5.14 Temperatureinheit wechseln 5.15 LED-Leuchten 5.16 Fernbedienung zurücksetzen 5.17 Bedienung am Luftverteiler 5.18 Luftausströmer einstellen Cool Top Trail 34...
-
Seite 24: Einführung
Zeigt eine Gefährdung mit hohem Risiko- Bestimmungsgemäße Verwendung grad an, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung Die Cool Top Trail 34 ist für den Einbau in Caravans zur Folge hat. und Reisemobile sowie Fahrzeuge mit Aufenthaltsbe- reich bestimmt. -
Seite 25: Qualifikation Des Einbau- Und Wartungspersonals
■ Personen, die das Gerät aufgrund ihrer eingeschränkten körperlichen, sensori- schen oder geistigen Fähigkeiten oder ihres Mangels an Erfahrung oder Wissen nicht sicher benutzen können, dürfen das Gerät nur unter Beaufsichtigung bzw. mit Anleitung durch eine verantwortliche Person verwenden. Cool Top Trail 34... -
Seite 26: Lieferumfang
Einbau anstelle einer 360x360 mm großen Dachluke: dingungen vorliegen, die in diesem Handbuch nicht Bauen Sie den Lukenrahmen und -deckel aus und nut- behandelt werden, wenden Sie sich an Webasto zen Sie den vorhandenen Ausschnitt. Für Ausschnitte oder Ihren Händler vor Ort. -
Seite 27: Einbaulage
Sicherheitslüftung an anderer Stelle vorgesehen werden. HINWEIS Der Neigungswinkel der Klimaanlage darf nicht größer als 5° (=8,8 %) sein, und der hintere Teil der Klimaanlage darf nicht hö- her als der vordere Teil sein. Cool Top Trail 34... -
Seite 28: Dachverstärkung / Stromversorgung
Anlage nicht zerquetscht wird und die klimatisierte Luft nicht in den Deckenraum eindringt. 1. Dach 2. Holzleisten Fig. 05: Dachverstärkung 1. Ausschnitt ≥ 20 mm ≥ 20 mm 2. Dämmung im Dach 3. Holzleisten Fig. 06: Ausschnitt mit Verstärkung aus Holz Cool Top Trail 34... -
Seite 29: Einbau Des Adapterrahmens
Wenn ja, schneiden oder bohren Sie eine Öffnung Fig. 08: Ausrichtung des Adapterrahmens unten in den Rahmen, durch die das Kabel durchge- führt werden kann. Sicherstellen, dass das „this side up“ Logo nach oben weist. Cool Top Trail 34... -
Seite 30: Montage Der Außeneinheit
Achten Sie auf die passende Zuordnung von Phase, Nullleiter und Schutzleiter (Erde). Zie- hen Sie die Schrauben fest an, damit sich der Netzanschluss nicht lösen oder trennen kann, da dies einen Kurzschluss oder Brand verursachen könnte. Fig. 12: Position der Klemmleiste Cool Top Trail 34... -
Seite 31: Einbau Der Luftverteiler-Halterung
Sie die beiden Laschen (1) nach innen (2) und dann nach unten (3) drücken. HINWEIS Einige Abbildungen zeigen den Luftverteiler mit LED-Leuchten. Das Einbauverfahren gilt auch für die Ausführung ohne Leuchten. Fig. 15: Ausbau des Luftfilters Cool Top Trail 34... - Seite 32 Entfernen Sie die Abdeckkappen (3) von den Schrau- blöchern am Umfang des Luftverteilers (1). Befestigen Sie den Luftverteiler mit 8 Senkkopf- schrauben (2) am Fahrzeughimmel. Setzen Sie die Abdeckkappen wieder am Luftvertei- ler auf. Fig. 19: Befestigen des Luftverteilers am Fahrzeugdach Cool Top Trail 34...
-
Seite 33: Halter Der Fernbedienung
Kapitel 5 beschrieben. Stellen Sie sicher, dass die Kondensatausgänge nach Einbau der Außeneinheit frei sind. Tragen Sie, falls notwendig, die neue Fahrzeughöhe und das neue Fahrzeuggewicht im Fahrzeugschein ein. Übergeben Sie dieses Handbuch an den Fahrzeug- halter. Cool Top Trail 34... -
Seite 34: Bedienungsanweisung
Auswahl und Verwendung eines Gen- ■ Das Display der Fernbedienung zeigt erators verschiedene Symbole an, abhängig von Die Cool Top Trail 34 benötigt zum korrekten Betrieb den Einstellungen. eine Wechselstromquelle mit Netzqualität. Wenn Sie ■ Stellen Sie die Uhr ein, siehe Kapitel 5.10. -
Seite 35: Fernbedienung
19. Pfeiltasten Wechselt die Betriebsart: Dienen zum Einstellen COOL/DRY/FAN/HEAT/AUTO von Solltemperatur, Uhr (Kühlen/Trocknen/Lüften/Hei- bzw. Timer. zen/Automatik). 20. EIN/AUS-Taste Schaltet die Anlage ein/ aus. 21. °C/°F-Taste Wechselt die Tempera- tureinheit der Anzeige: Grad Celsius oder Grad Fahrenheit. Cool Top Trail 34... -
Seite 36: Anlage Ein-/Ausschalten
ändern. Die Fernbedienung zeigt das Symbol der COOL HEAT AUTO ausgewählten Betriebsart an – Mit jeder Betätigung der Taste wechselt die Betriebsart Fig. 27: Betriebsart einstellen MODE in der in Fig. 27 abgebildeten Reihenfolge. Cool Top Trail 34... -
Seite 37: Entfeuchtungsbetrieb
SET TIME HOUR/MIN ken. Stellen Sie mit den Pfeiltasten die Minuten ein. HOUR/MIN Drücken Sie zum Abschluss 3 Mal die Taste oder war- SET TIME ten Sie 10 Sekunden, bis die Ziffern nicht mehr blinken. Fig. 33: Uhrzeit einstellen Cool Top Trail 34... -
Seite 38: Timer Einstellen
Sie 10 Sekunden, bis das Symbol nicht mehr blinkt TIMER und dauerhaft leuchtet. – Die Uhrzeit wird wieder angezeigt. Fig. 36: Timer aktivieren HINWEIS Wenn nur die Uhrzeit und kein - bzw. -Symbol an- gezeigt wird, ist der Timer nicht aktiviert. Cool Top Trail 34... -
Seite 39: Schlaffunktion
Wenn die LED-Leuchten eingeschaltet sind, können Sie durch Drücken der Taste die Helligkeit zwischen 25 % / 50 % / 75 % und 100 % wechseln. Um die Leuchten wieder auszuschalten, drücken Sie noch- mal die Taste LIGHT Fig. 39: LED-Leuchten am Luftverteiler Cool Top Trail 34... -
Seite 40: Fernbedienung Zurücksetzen
Luftausströmer auf der gegenüberliegenden Seite sind symmetrisch. Fig. 42: Luftausströmer (1) einstellen Bewegen Sie den Steg in der Mitte des Luftausströmers so, dass der Luftstrom in der gewünschten Richtung und im gewünschten Winkel abgegeben wird. Fig. 43: Luftausströmer (2) einstellen Cool Top Trail 34... -
Seite 41: Wartung
Befreien Sie die Lüftungsgitter der Außeneinheit regelmäßig von Laub und anderen Verschmutzungen. Reinigen Sie die Anlage regelmäßig mit einem weichen, feuchten Lappen und mildem Reinigungsmittel. Säubern Sie das Fahrzeugdach in regelmäßigen Abständen. Ein verschmutztes Dach heizt sich stärker auf als ein sauberes Dach. Cool Top Trail 34... -
Seite 42: Wärmeübertrager
Schalten Sie die Gebläsestufe auf Hoch, wenn sich außen am Luftverteiler Kon- denswasser niederschlägt. Auf dem Display ange- zeigte Fehlercodes Wird während des Generatorbetriebs eine „0“ angezeigt oder springt die Displaya- nzeige, kann eine instabile Spannungs- und Stromversorgung vorliegen. Kommunikationsfehler. Störung Raumtemperatursensor. Cool Top Trail 34... -
Seite 43: Entsorgung
Abtauens „dF“ auf dem Display an und schaltet nach dem Abtauen wieder auf Heizen um. HINWEIS Bevor Sie den technischen Kundendienst von Webasto kontaktieren, prüfen Sie bitte folgende Punk- te und halten Sie die Antworten bereit: ■ Werden Fehlercodes angezeigt? ■... -
Seite 44: Technische Daten
Sensor Wärmeübertrager außen Innenlüfter GNYE grün-gelb Sensor Wärmeübertrager innen OD Außensensor LED-Leuchtenmodul (Option) Außenlüfter gelb Sicherung 5x20 mm, 250 V, T5AL bzw. Hoch T5AH Kompressor MF Mittel 11 CE-Konformitätserklärung Siehe „CE-Declaration Belaire H3400 / Cool Top Trail 34“, Seite 154. Cool Top Trail 34... - Seite 156 In multilingual versions the English language is binding. The telephone number of the respective country can be obtained from the Webasto service point flyer or the homepage of your respective Webasto country representative. Im Fall einer mehrsprachigen Version ist Englisch verbindlich. Die Telefonnummer des jeweiligen Landes entnehmen Sie bitte dem Webasto Servicestel- len-Faltblatt oder der Webseite Ihrer jeweiligen Webasto Landesvertretung.
