- Seite 1 Klimaanlage Einbau- und Service- anweisung Aufdachklimaanlage CC4E (vorbefüllt) 02/2000 64522C...
-
Seite 2: Inhaltsverzeichnis
Aufdachklimaanlage CC4E Webasto Thermosysteme INHALTSVERZEICHNIS 1. EINLEITUNG 1.1.Inhalt und Zweck 1.2.Bedeutung der Hervorhebungen 1.3.Zusätzlich anzuwendende Dokumente 1.4.Sicherheitshinweise und -bestimmungen 1.5.Zertifizierung 1.6.Verbesserungs- und Änderungsvorschläge 2. ALLGEMEINE BESCHREIBUNG 2.1.Aufdachklimaeinheit 2.2.Elektrik 2.3.Funktionsweise der Klimaanlage 2.4.Aufbau, Aufgabe und Funktionsweise der Baugruppen 3. TECHNISCHE DATEN 3.1.Klimaanlage... - Seite 3 Webasto Thermosysteme Aufdachklimaanlage CC4E 6. INSTANDHALTUNG 6.1.Sicherheitshinweise 6.2.Allgemeines 6.3.Wartung und Pflege 6.4.Checkliste Wartung und Pflege 6.5.Prüfungen vor Instandsetzung 6.6.Fehlersuche und Maßnahmen zur Beseitigung 6.7.Instandsetzungsarbeiten 6.8.Prüfungen und Arbeiten nach Instandsetzung 6.9.Sichtprüfung 7. GARANTIEABWICKLUNG Seite 3 / 32...
-
Seite 4: Einleitung
Zusätzlich anzuwendende Dokumente Bedienungsanweisung Aufdachklimaanlage CC4E 1.4. Sicherheitshinweise und -bestimmungen Die Aufdachklimaanlage CC4E wurde nach den EG-Richtlinien konstruiert und wird auch nach diesen pro- duziert. Bei sachgerechter Montage und Nutzung, entsprechend der Einbau- und Serviceanleitung, ist die Anlage betriebssicher. Wird das in den Fahrzeugpapieren angegebene Höhenmaß durch den Einbau der Aufdachklimaanlage überschritten, so ist dies durch eine Abnahme nach §... -
Seite 5: Zertifizierung
Webasto Thermosysteme Aufdachklimaanlage CC4E schluss seitens Webasto. Gleiches gilt für nicht fachmännisch oder nicht unter Verwendung von Originaler- satzteilen durchgeführte Reparaturen. Elektrische Leitungen und Bedienelemente der Klimaanlage müssen im Fahrzeug so angeordnet sein, dass ihre einwandfreie Funktion unter normalen Betriebsbedingungen nicht beeinträchtigt werden kann. -
Seite 6: Allgemeine Beschreibung

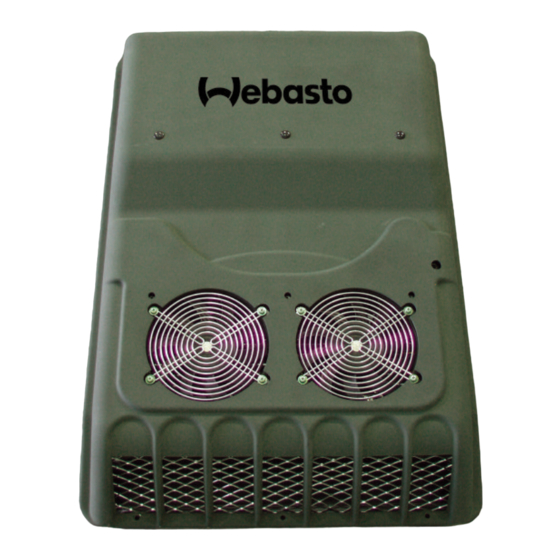

Aufdachklimaanlage CC4E Webasto Thermosysteme ALLGEMEINE BESCHREIBUNG Die Aufdachklimaanlage CC4E (1) beinhaltet alle zum Betrieb notwendigen Dokumente. Die elektrische Versorgung erfolgt über die Kabel (2) von der Fahrzeugversorgung aus. Die Anlage ist für die Spannung 24 V ausgelegt. Die Aufdachklimaanlage CC4E ist zur Kühlung/Klimatisierung von Lastkraftwagen-Führerhäusern sowie von Führerkabinen von landwirtschaftlichen Maschinen, Erdbewegungsmaschinen, Flughafenfahrzeugen,... - Seite 7 Webasto Thermosysteme Aufdachklimaanlage CC4E Fahrtrichtung Compact Cooler Abb. 2.2 Seite 7 / 32...
- Seite 8 Aufdachklimaanlage CC4E Webasto Thermosysteme Zusätzlich zur Aufdacheinheit ist die Luftverteilerplatte (Abb. 2.3) in den Lieferumfängen enthalten. In der Luftverteilerplatte können die Bedienelemente EIN / AUS-Wippschalter (1) und Wippschalter für Ge- bläse (2) integriert werden. Bei der Komfort-Version ist zusätzlich ein elektronischer Raumthermostat in der Aufdacheinheit integriert.
-
Seite 9: Elektrik
Der elektrische Anschluss der Anlagen erfolgt gemäß Schaltplänen Abb. 3.1 und 3.2. Die CC4E ist mit einer Batterieentlade-Schutzschaltung ausgestattet. Fällt die Stromversorgung länger als 10 sec unter 20 V, so wird die Anlage automatisch abgeschaltet. Erneute Inbetriebnahme erfogt durch wie- derholtes einschalten. - Seite 10 Aufdachklimaanlage CC4E Webasto Thermosysteme Abb. 2.4 Seite 10 / 32...
-
Seite 11: Aufbau, Aufgabe Und Funktionsweise Der Baugruppen
Webasto Thermosysteme Aufdachklimaanlage CC4E Abb. 2.5 2.4. Aufbau, Aufgabe und Funktionsweise der Baugruppen Verflüssiger Der Verflüssiger (3, Abb. 2.2) besteht aus einem durchgehenden Rohrwendel und Lamellen, die zu einer großen Wärmetauscherfläche miteinander verbunden sind. Er kühlt das heiße Kältemittelgas so ab, dass es verflüssigt und unterkühlt, und er überträgt die Kondensa- tionswärme über die Lamellen an die ihn durchströmende Außenluft. - Seite 12 Aufdachklimaanlage CC4E Webasto Thermosysteme Druckschalter Der Druckschalter (15 , Abb. 2.2) enthält einen Hoch- und Niederdruckschalter. Er überwacht die Druckver- hältnisse im Hochdruckteil des Kältemittelkreises und schaltet bei zu geringem Druck (z. B. durch Kältemit- telverlust) oder zu hohem Druck (z. B. durch Überhitzung des Verflüssigers) den E-Motor und somit den Verdichter aus.
-
Seite 13: Technische Daten
Webasto Thermosysteme Aufdachklimaanlage CC4E TECHNISCHE DATEN 3.1. Klimaanlage Benennung Typ CC4E Abmessungen, Aufdachklimaeinheit Länge x Breite x Höhe 1110 mm X 774 mm X 215 mm Gewicht ca. 55 kg Betriebsspannungen (entspr. Fzg. Bordnetz) 24 Volt DC Stromaufnahme Gesamte Stromaufnahme max. -
Seite 14: Verdichter
Aufdachklimaanlage CC4E Webasto Thermosysteme 3.3. Verdichter Benennung Typ Sanden 5D5 H09 Abmessungen (Länge x Breite x Höhe) 183 mm X 124 mm X 124 mm Drehrichtung rechts Hubvolumen/Umdrehung 131 cm Kältemaschinenöl (Typ / Menge) PAG ZXL 100 PG / 150 cm Kältemittelanschlüsse... -
Seite 15: Schaltplan Für Ausführung Basisversion
Webasto Thermosysteme Aufdachklimaanlage CC4E 3.4. Schaltplan für Ausführung Basisversion Kupplung Mot.Ein. Mot. Mot. Plusbolzen B+ Plusbolzen B- beidseitig beidseitig M8∅ M10∅ Kabelstärke (Fahrzeugseitig) Bezeichnung 24 V Masse Verdichter Sicherung F1,F2 15A, 15A Sicherungdose 4-f. 81676 24V Version 16mm 16mm 2,5mm... -
Seite 16: Schaltplan Für Ausführung Komfortversion
Aufdachklimaanlage CC4E Webasto Thermosysteme 3.5. Schaltplan für Ausführung Komfortversion Kupplung Mot.Ein. Mot. Mot. Plusbolzen B+ Plusbolzen B- beidseitig beidseitig M10∅ M8∅ Kabelstärke (Fahrzeugseitig) Bezeichnung 24 V Masse Verdichter Temp. Wahlschalter 83051 24V Version 16mm 16mm 2,5mm Thermostat Modul 66784 Temperaturfühler... -
Seite 17: Einbauanweisung
Webasto Thermosysteme Aufdachklimaanlage CC4E EINBAUANWEISUNG 4.1. Sicherheitshinweise Die Sicherheitshinweise gemäß Kap. 1.4 sind vor Beginn der Arbeiten zu lesen und zu beachten. Der Einbau soll durch Personen erfolgen oder beaufsichtigt werden, die auf dem Gebiet der Kraft- fahrzeug-Klimaanlagen sachkundig sind. - Seite 18 Aufdachklimaanlage CC4E Webasto Thermosysteme ACHTUNG Keine tragenden Teile (z. B. Spriegel, Versteifungen) oder Einbauten be- schädigen. – Schablone aus dem Verpackungsmaterial ausschneiden – Zwischendecke / eventuell Isoliermaterial im Bereich der Luftkanäle entfernen – Die Luftkanaldurchbrüche (schraffierte Bereiche Abb. 4.1) auf das Dach skizzieren und aus- schneiden.
-
Seite 19: Montage Der Aufdachklimaeinheit Mit Luftverteilerplatte
Webasto Thermosysteme Aufdachklimaanlage CC4E 4.6. Montage der Aufdachklimaeinheit mit Luftverteilerplatte Luftschachtabdichtung Bei gewölbten Dächern oder Dächern mit Sicken und Rinnen ist ein Dichtrahmen aus den beiliegenden Dichtstreifen anzufertigen (siehe Abb. 4.3). Auf geradem Dach, mit Sicken Dichtmaterial (Armaflex muss entsprechend den... - Seite 20 Dichtprofil auf dem Dach gemäß Abb. 4.3 mit dem im Montagebausatz beiliegendem Sikaflex 221 aufkleben. Dichtungsprofil auf der Oberseite mit Dichtungsmasse Sikaflex bestreichen. Einbauvorschlag für CC4E mit Armaflex (Ansicht von oben, auf das Fahrzeugdach) Fahrtrichtung Schnittkanten und Flächen oben und unten...
- Seite 21 Webasto Thermosysteme Aufdachklimaanlage CC4E Grundplatte aufbauen Haube der Klimaeinheit abnehmen. Grundplatte auf das Dach (Dichtrahmen) aufsetzen, ausrichten, Distanzscheiben unter den 8 Be- festigungspunkten positionieren und die 9 Schrauben M6 (mit Scheiben) durch die Bohrungen stek- ken (Abb. 4.4). Regenwasserablauf Kondenswasserablauf...
- Seite 22 Aufdachklimaanlage CC4E Webasto Thermosysteme Luftverteilerplatte vormontieren Je nach Version und Lieferumfang müssen die Wippschalter und ggf. das Sollwertgeber-Potentiometer in die Luftverteilerplatte eingebaut werden. Montage des Bedienelements Sollwertgeber- Wippschalter Potentiometer (optional) Richtig! Falsch! Abb. 4.5 Montage Wippschalter: Die Wippschalter so in die rechteckigen Ausschnitte der Luftverteilerplatte einsetzen bis diese einrasten.
-
Seite 23: Elektrische Verbindungen Herstellen
Webasto Thermosysteme Aufdachklimaanlage CC4E HINWEIS Die Luftverteilerplatte darf nicht an der Mitte der Luftansaugöffnung ausge- richtet werden. Die Luftverteilerplatte muss die Luftansaugöffnung im Fahr- zeugdach abdecken. 4.7. Elektrische Verbindungen herstellen Die Anlage ist Fahrzeugseitig mit 100 A abzusichern. Der Kabelquerschnitt ist entsprechend der Kabellänge vom Kunden festzulegen. -
Seite 24: Inbetriebnahme
Aufdachklimaanlage CC4E Webasto Thermosysteme INBETRIEBNAHME 5.1. Sicherheitshinweise Die Sicherheitshinweise gemäß Kap. 1.4 sind zu beachten. ACHTUNG Die Inbetriebnahme der Anlage darf nur mit montierter Haube erfolgen. Verletzungsgefahr durch Motorlüfter, Riemen, Verdichterkupplung 5.2. Bedienerhinweise ACHTUNG Die Klimaanlage nur bei laufendem Fahrzeug-Motor in Betrieb nehmen, da bei stehendem Fahrzeug-Motor die Fahrzeugbatterie entladen wird. -
Seite 25: Bedienung
Es erfolgt eine Abkühlung des Fahrzeuginnenraums im Umluftbetrieb, entsprechend der eingestell- ten Gebläsestufe 1, 2 oder 3. Die Temperaturregelung der Klimaanlage CC4E ohne elektronischen Raumthermostat erfolgt über das in der Anlage befindliche Vereisungsschutz-Thermostat. Dieses schaltet bei Erreichen der Ver- dampfervereisungs-Temperatur den E-Motor ab. Dabei laufen Verdampfer- und Verflüssigergeblä- se weiter. -
Seite 26: Instandhaltung
Aufdachklimaanlage CC4E Webasto Thermosysteme INSTANDHALTUNG 6.1. Sicherheitshinweise Die Sicherheitshinweise und –vorschriften gemäß Kapitel 1.4 sind zu beachten. 6.2. Allgemeines Alle Arbeiten am Kältemittelkreislauf sind nur von sachkundigem Personal autorisierter Fachwerk- stätten auszuführen. Zu Instandhaltungsarbeiten am Klimakreislauf sind die in Kapitel 4.5 aufgeführten speziellen Be- triebsmittel, Sonderwerkzeuge sowie Zubehörteile erforderlich und einzusetzen. -
Seite 27: Checkliste Wartung Und Pflege
Webasto Thermosysteme Aufdachklimaanlage CC4E 6.4. Checkliste Wartung und Pflege Anlagenteil Wartungsarbeiten Häufigkeit Kältemittelkreislauf – Schlauchleitungen Auf Scheuerstellen und Zustand prüfen – Anschlüsse Dichtigkeitsprüfung mit Lecksuchgerät durchführen – Kältemittelfüllung Kältemittelmenge am Schauglas prüfen – Verflüssiger Lamellen auf Zustand prüfen (bei Verschmutzung reinigen) –... -
Seite 28: Fehlersuche Und Maßnahmen Zur Beseitigung
Aufdachklimaanlage CC4E Webasto Thermosysteme 6.6. Fehlersuche und Maßnahmen zur Beseitigung Allgemeines Bei der Fehlersuche und deren Beseitigung ist eine systematische Vorgehensweise zweckmäßig. Entsprechende Maßnahmen bei Störungen allgemeiner Art oder Abweichungen von Sollzuständen bei der Druckprüfung sind wie unten beschrieben durchzuführen. -
Seite 29: Instandsetzungsarbeiten
Webasto Thermosysteme Aufdachklimaanlage CC4E – Verdichter defekt Druck am Niederdruckmanometer zu gering – Drosselung in der Saug- oder Druckleitung z.B. durch Leitungsknicke – Expansionsventil fehlerhaft – Kältemittelmenge zu gering (Schauglas prüfen ) – zu geringer Luftdurchsatz am Verdampfer 6.7. Instandsetzungsarbeiten ACHTUNG Kältemittel darf nie in die freie Atmosphäre abgelassen werden (siehe §... -
Seite 30: Prüfungen Und Arbeiten Nach Instandsetzung
Aufdachklimaanlage CC4E Webasto Thermosysteme 6.8. Prüfungen und Arbeiten nach Instandsetzung Prüfung der Kältemitteldrücke und Funktion der Druckschalter Allgemeines Grundsätzlich steht jede mit Kältemittel gefüllte Klimaanlage unter einem Überdruck, der im gesam- ten Kreislauf gleich und dessen Höhe von der Umgebungstemperatur abhängig ist. -
Seite 31: Sichtprüfung
Webasto Thermosysteme Aufdachklimaanlage CC4E Zur Kontrolle der Kältemittelfüllung ist im Kreislauf ein Schauglas am Sammler-Trockner integriert. Bei richtiger Füllung wird etwa 5 Minuten nach Inbetriebnahme der Klimaanlage das Kältemittel bla- senfrei strömen. Vereinzelte Blasen sind ohne Bedeutung. Erst wenn Schaum zu beobachten ist, muss die Füllung ergänzt werden. -
Seite 32: Garantieabwicklung
Aufdachklimaanlage CC4E Webasto Thermosysteme GARANTIEABWICKLUNG Teile mit natürlichem Verschleiß oder unsachgemäße Behandlung sind von der Garantie ausge- nommen. Durch die Instandsetzung oder Ersatzlieferung wird die Gewährleistungsfrist nicht verlän- gert. Im Garantiefall mit – Garantieteil – Garantiekarte – Garantieantrag an die für das Land zuständige Ländervertretung wenden.
