Aufdachklimaanlage CC5
2.

ALLGEMEINE BESCHREIBUNG

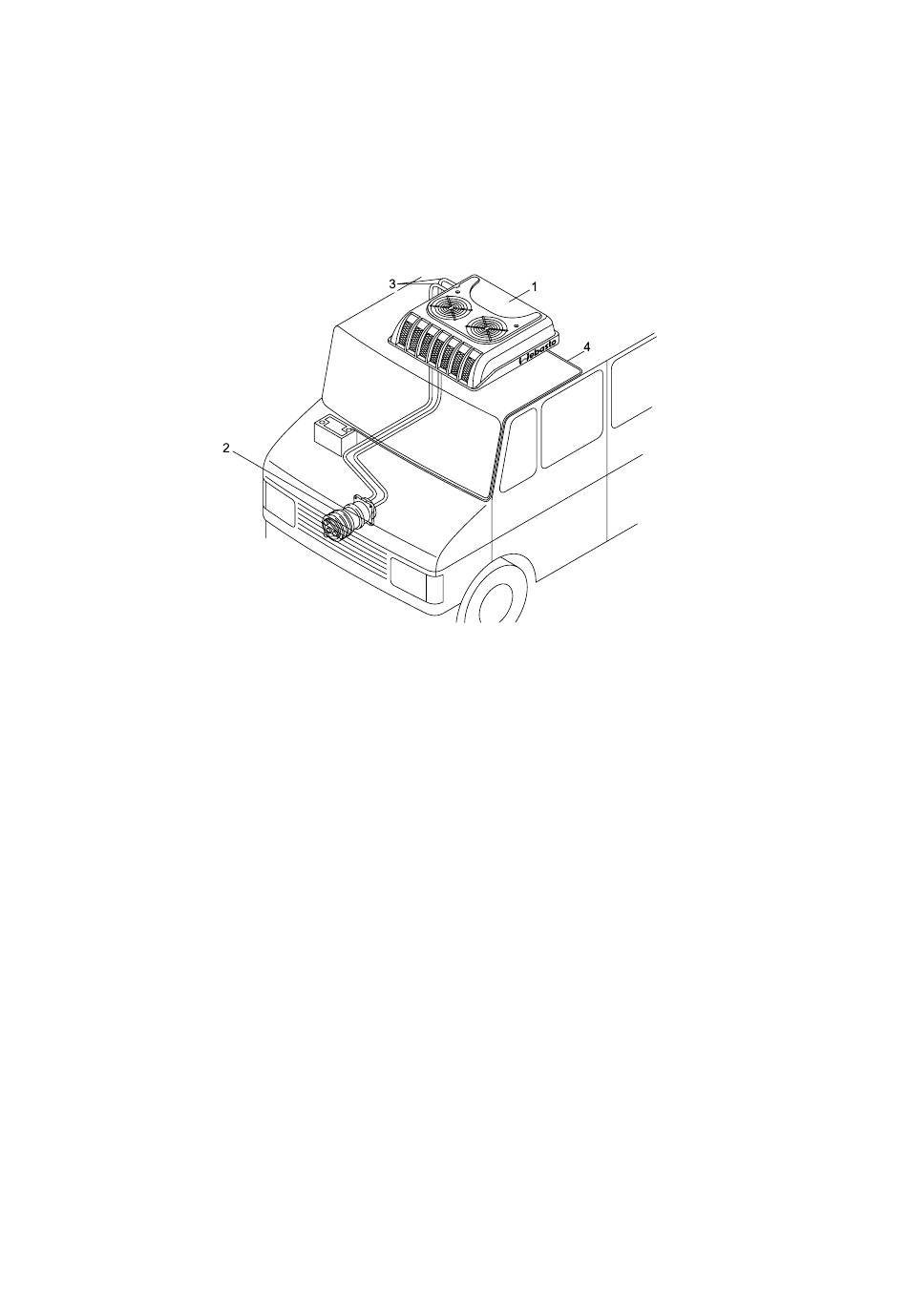

Die Aufdachklimaanlage CC5 (Abb. 2.1) besteht aus der Aufdachklimaeinheit (1) und dem Verdichter (2).
Diese Komponenten sind mit 2 Schlauchleitungen (3) zu einem Kältekreislauf verbunden. Die elektrische
Versorgung erfolgt über die Kabel (4) von der Fahrzeugstromversorgung aus. Entsprechend der Stromver-
sorgung des Fahrzeugs ist die Anlage in zwei Varianten 12 Volt oder 24 Volt lieferbar.
Die Aufdachklimaanlage CC5 ist zur Kühlung/Klimatisierung von Lastkraftwagen-Führerhäusern sowie von
Führerkabinen von landwirtschaftlichen Maschinen, Erdbewegungsmaschinen, Flughafenfahrzeugen,
Kommunalfahrzeugen und zur Fahrerplatzklimatisierung in Bussen ausgelegt.
Fahrzeuge, die mit einer Aufdachklimaanlage ausgerüstet werden, müs-
sen über eine Antriebsriemenscheibe für einen Nebentrieb für den Verdich-
ter verfügen, oder für den Einbau eines Verdichters im Hauptriementrieb
vorbereitet sein.
2.1.

Aufdachklimaeinheit

Die Aufdachklimaeinheit ist in Abb. 2.2 dargestellt.
Sie enthält:
– die Haube (1) mit Öffnungen sowie Schutzgittern für den Luftein- und -austritt, ist äußeres Konturteil.
– die Grundplatte (8), als tragendes Strukturteil.
Darin sind integriert:
– Radialgebläse (5),
– Sammler-Trockner (13) mit Schauglas (14), und Druckschalter (15)
– Verflüssiger (3),
– Verdampfer (6) mit Nebelabscheider (7),
– Expansionsventil (11),
– Vereisungsschutzschalter (12),
– Clipanschlüsse (9, 10),
– Relais (16 ) und Flachsicherungshalter (17)
– Kabelbaum mit Kabeltülle (26)
– Axialgebläse (4)
Seite 6 / 43
Abb. 2.1
HINWEIS
