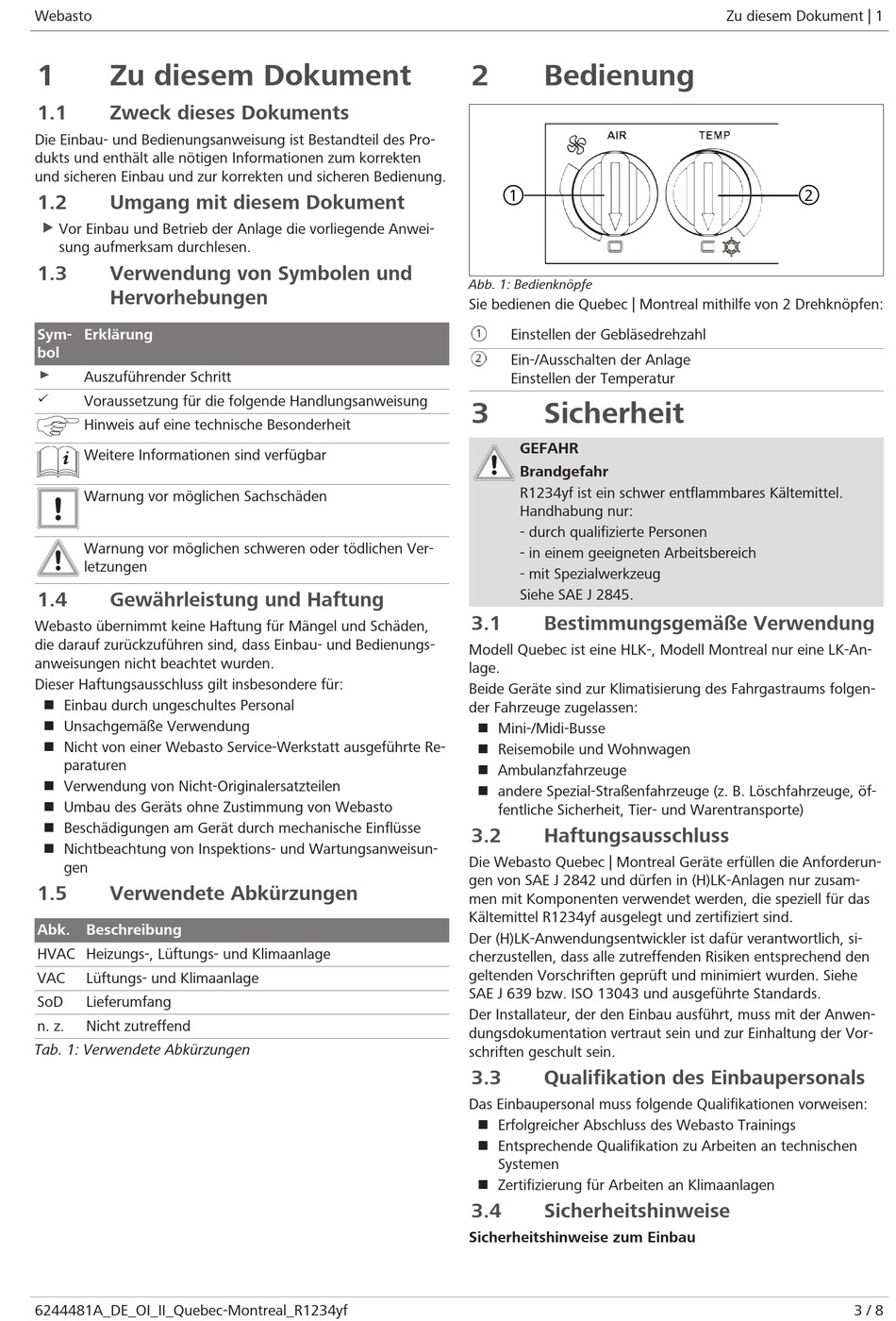

Webasto
1
Zu diesem Dokument
1.1
Zweck dieses Dokuments
Die Einbau- und Bedienungsanweisung ist Bestandteil des Pro-
dukts und enthält alle nötigen Informationen zum korrekten
und sicheren Einbau und zur korrekten und sicheren Bedienung.
1.2
Umgang mit diesem Dokument
u
Vor Einbau und Betrieb der Anlage die vorliegende Anwei-
sung aufmerksam durchlesen.
1.3
Verwendung von Symbolen und
Hervorhebungen
Sym-
Erklärung
bol
Auszuführender Schritt
Voraussetzung für die folgende Handlungsanweisung
Hinweis auf eine technische Besonderheit
Weitere Informationen sind verfügbar
Warnung vor möglichen Sachschäden
Warnung vor möglichen schweren oder tödlichen Ver-
letzungen
1.4
Gewährleistung und Haftung
Webasto übernimmt keine Haftung für Mängel und Schäden,
die d arauf zurückzuführen sind, dass Einbau- und Bedienungs-
anweisungen nicht beachtet wurden.
Dieser Haftungsausschluss gilt insbesondere für:
n Einbau durch ungeschultes Personal
n Unsachgemäße Verwendung
n Nicht von einer Webasto Service-Werkstatt ausgeführte Re-
paraturen
n Verwendung von Nicht-Originalersatzteilen
n Umbau des Geräts ohne Zustimmung von Webasto
n Beschädigungen am Gerät durch mechanische Einflüsse
n Nichtbeachtung von Inspektions- und Wartungsanweisun-
gen
1.5
Verwendete Abkürzungen
Abk. Beschreibung
HVAC Heizungs-, Lüftungs- und Klimaanlage
VAC
Lüftungs- und Klimaanlage
SoD
Lieferumfang
n. z.
Nicht zutreffend
Tab. 1: Verwendete Abkürzungen
6244481A_DE_OI_II_Quebec-Montreal_R1234yf
2
Bedienung
1
Abb. 1: Bedienknöpfe
Sie bedienen die Quebec | Montreal mithilfe von 2 Drehknöpfen:
Einstellen der Gebläsedrehzahl
Ein-/Ausschalten der Anlage
Einstellen der Temperatur
3
Sicherheit
GEFAHR
Brandgefahr
R1234yf ist ein schwer entflammbares Kältemittel.
Handhabung nur:
- durch qualifizierte Personen
- in einem geeigneten Arbeitsbereich
- mit Spezialwerkzeug
Siehe SAE J 2845.
3.1
Bestimmungsgemäße Verwendung
Modell Quebec ist eine HLK-, Modell Montreal nur eine LK-An-
lage.
Beide Geräte sind zur Klimatisierung des Fahrgastraums folgen-
der Fahrzeuge zugelassen:
n Mini-/Midi-Busse
n Reisemobile und Wohnwagen
n Ambulanzfahrzeuge
n andere Spezial-Straßenfahrzeuge (z. B. Löschfahrzeuge, öf-
fentliche Sicherheit, Tier- und Warentransporte)
3.2
Haftungsausschluss
Die Webasto Quebec | Montreal Geräte erfüllen die Anforderun-
gen von SAE J 2842 und dürfen in (H)LK-Anlagen nur zusam-
men mit Komponenten verwendet werden, die speziell für das
Kältemittel R1234yf ausgelegt und zertifiziert sind.
Der (H)LK-Anwendungsentwickler ist dafür verantwortlich, si-
cherzustellen, dass alle zutreffenden Risiken entsprechend den
geltenden Vorschriften geprüft und minimiert wurden. Siehe
SAE J 639 bzw. ISO 13043 und ausgeführte Standards.
Der Installateur, der den Einbau ausführt, muss mit der Anwen-
dungsdokumentation vertraut sein und zur Einhaltung der Vor-
schriften geschult sein.
3.3
Qualifikation des Einbaupersonals
Das Einbaupersonal muss folgende Qualifikationen vorweisen:
n Erfolgreicher Abschluss des Webasto Trainings
n Entsprechende Qualifikation zu Arbeiten an technischen
Systemen
n Zertifizierung für Arbeiten an Klimaanlagen
3.4
Sicherheitshinweise
Sicherheitshinweise zum Einbau
Zu diesem Dokument | 1
2
3 / 8
