Installation
2
INSTALLATION
Mechanischer Aufbau
Die Platine ist in einem, für die Wandmontage vor-
bereiteten, Kunststoffgehäuse eingebaut. Die Emp-
fangsantenne ist bereits auf der Platine integriert.
Standort des Basismoduls FWA-BM 143
Achten Sie aus Gründen eines günstigen Antennen-
wirkungsgrades auf ausreichenden Abstand
(ca. 2 m) der Antenne zu anderen leitfähigen Teilen
der Umgebung wie Metallgehäusen, Metallfenster-
rahmen, Kabel usw.
Ebenso ist ein entsprechender Abstand des Basismo-
duls zu anderen elektronischen Geräten einzuhalten,
da durch das Funkmodul unter Umständen eine
Funktionsbeeinträchtigung dieser Geräte nicht
auszuschließen ist.
Können Sie keinen zufriedenstellenden Montageort
finden, ist eventuell mit einer abgesetzten Antenne
ein besseres Ergebnis erreichbar.

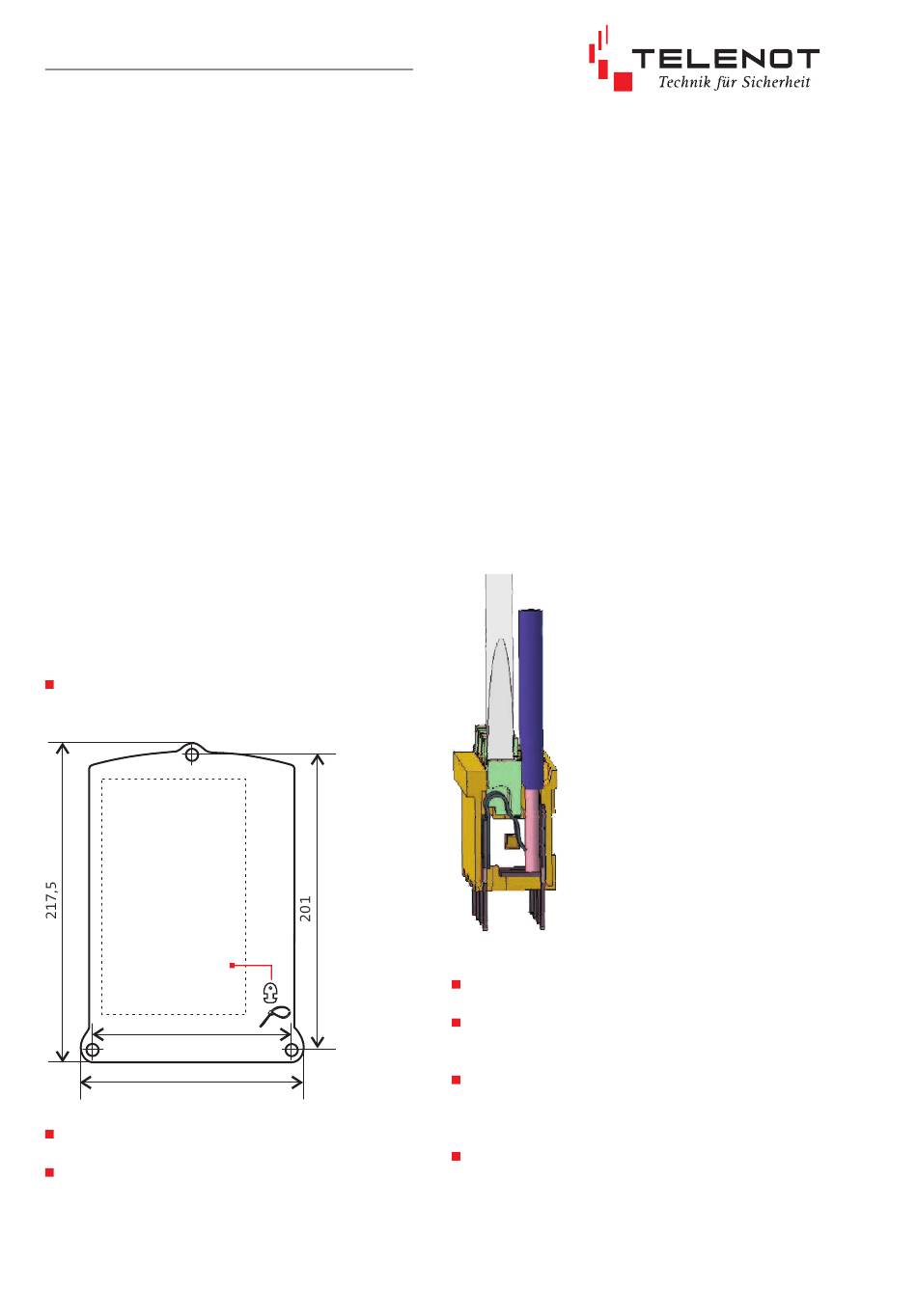

Montageanleitung
Position der Bohrlöcher anzeichnen
und bohren
Montagesockel
135,5
152
Gehäuseunterteil an der Wand mit entsprechen-
den Schrauben befestigen
Gehäuse öffnen (4 Innensechskantschrauben)
und Verdrahtung durchführen
6
Ø8
Steck-Federleiste
Zur Leitereinführung in die Steck-Federleiste muss die
Lösetaste mit Federbetätigung in Leiteranschlussrich-
tung mit einem kleinen Schraubendreher betätigt
und gehalten werden.
Die Leitung kann dann eingesteckt und der Schrau-
bendreher wieder entfernt werden.
Die Anschlussklemmen sind für Leiterquerschnitte
von 0,14 bis 1,5 mm
geeignet. Bei Verwendung von
2
feindrähtigen Leitungen sind Aderendhülsen zu
empfehlen. Wenn möglich, sollte pro Klemme nur ein
Draht eingeführt werden.
Herstellerangaben
max. Klemmbereich
eindrähtig H05(07) V-U
feindrähtig H05(07) V-K
feindrähtig mit AEH
AEH mit Kunststoffkragen
Abisolierlänge
Installationsleitungen sollten
nicht über die Platine geführt
werden, sondern an der Innen-
seite des Gehäuses entlang um
Einkopplungen von Störsignalen
so gering wie möglich zu halten.
im Gehäuseunterteil ist bereits eine Kabelein-
führung vormontiert
bei Bedarf können für die 3 Blindkappen die
beiliegenden Kabeldurchführungen eingesetzt
werden
am Ende der Installationsarbeiten werden die
Kabel mit einem Kabelbinder am Montagesockel
befestigt
nach Abschluss der Arbeiten Gehäuseoberteil
aufsetzen und mit den 4 Innensechskantschrau-
ben zuschrauben
0,14 - 1,5 mm
2
0,25 - 1,5 mm
2
0,25 - 1,5 mm
2
0,25 - 1,5 mm
2
0,25 - 1,5 mm
2
8,0 + 1,0 mm
