Vorsicht!
Lagereinheit
Motor und
gegenhalten!
Sensorgehäuse
Federspannung!
markieren
Abb. 2
Position/
Sensorgehäuse
Magnet
(Ansicht von Gehäuseunterseite)
Position/ Magnet
Nut des Mitnehmers entsprechend der Stellung
der Wellenkupplung des Lagers ausrichten.
enteroport plus 2.3 d
Abb. 1
Sicherungsring
lösen
Abb. 3
Taumelscheibe
exakt vertikal
ausrichten
Abb. 4

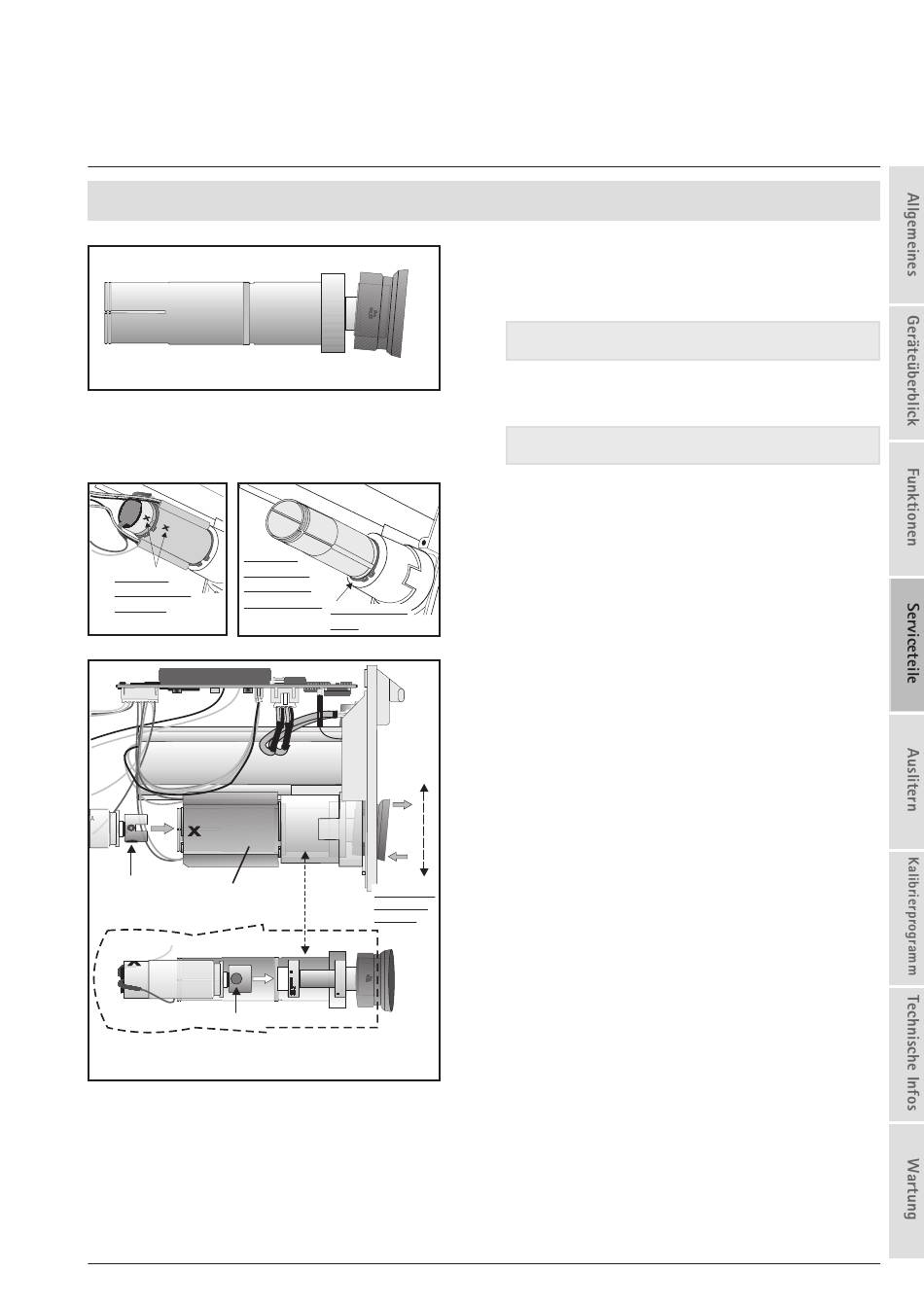

4.7 Lagereinheit
Die Einheit besteht aus den Komponenten Welle, Rillen-
kugellager (3x), Mitnehmer, Lagerhülse und Taumelscheibe
und ist nur kom plett aus zu tau schen.
Ersatz
Lagereinheit....................................................Best.Nr. 34520708
Austausch
1. Gerät öffnen (s. S. 17 u. 18).
Hinweis: Zum Austausch der Lagereinheit muss die Pum-
penklappe nicht unbedingt entfernt werden. Al ler dings
las sen sich die erforderlichen Arbeiten mit de mon tier ter
Pum pen klap pe leichter ausführen.
2. Getriebemotor ausbauen (s. Kap. 4.6, Punkte 2 - 5).
3. Sensorgehäuse, Getriebemotor und Gehäuse mar kie ren,
da Vertauschen möglich (s. Abb. 2).
4. Sensorgehäuse von Lagerhülse abziehen.
Achtung: Die Lagerhülse steht unter starker Federspan-
nung! Bei Lösen des Sicherungsrings Lagereinheit ge gen -
hal ten, um ein Herausspringen zu verhindern.
5. Sicherungsring mit Ringzange lösen (s. Abb. 3) und La ge-
r ein heit samt Hülse herausziehen.
6. Neue Lagereinheit einsetzen - achten Sie dabei auf die
Po si ti on des Bolzens. Mit dem Si che rungs ring sichern.
7. Richten Sie die Taumelscheibe exakt parallel zur Ge häu -
se ebe ne bzw. Unterlage aus (s. Abb. 4).
8. Motor fügen.
Wichtig: Der Magnet des Mitnehmers muss wie in Abb. 4
gezeigt ausgerichtet werden.
Sollte die Nut des Mitnehmers nicht exakt ge trof fen sein,
versuchen Sie, dies durch leichtes Drehen des Motors zu
kor ri gie ren, evtl. den Mon ta ge vor gang wie der ho len.
Wenn Nut getroffen ist, Motor in La ger hül se ein schie ben,
bis Wi der stand spür bar.
9. Sensorgehäuse entsprechend Abb. 4 aufschieben und mit
dem Sicherungsring sichern.
10. Gerät schließen und Membran einsetzen (s. Kap. 4.8).
11. Gerät überprüfen:
•
Allgemeine Funktionsprüfung mit ein ge leg tem
Überleitungsgerät.
•
Gerät muss voll stän dig ka li briert werden
(s. S. 31, Kap. 6).
•
Gerät auslitern (s. S. 28) und mechanische Druck -
begrenzung überprüfen (s. S. 30, 5.3).
4. Serviceteile
23
