Auswechseln der Kartusche
Vorsicht!
Als Vorsichtsmaßnahme und um Verbrennungen zu
vermeiden, müssen Sie die Station abschalten oder
das Zuführungs-Handstück aus der Station abziehen,
wenn Sie Arbeiten an der Kartusche ausführen.
Denken Sie daran, dass die Kartusche in nur wenigen
Sekunden die Arbeitstemperatur erreicht.
Das System Advanced erlaubt ein schnelles und
problemloses Auswechseln der Kartuschen. Dabei
ist folgendermaßen vorzugehen:

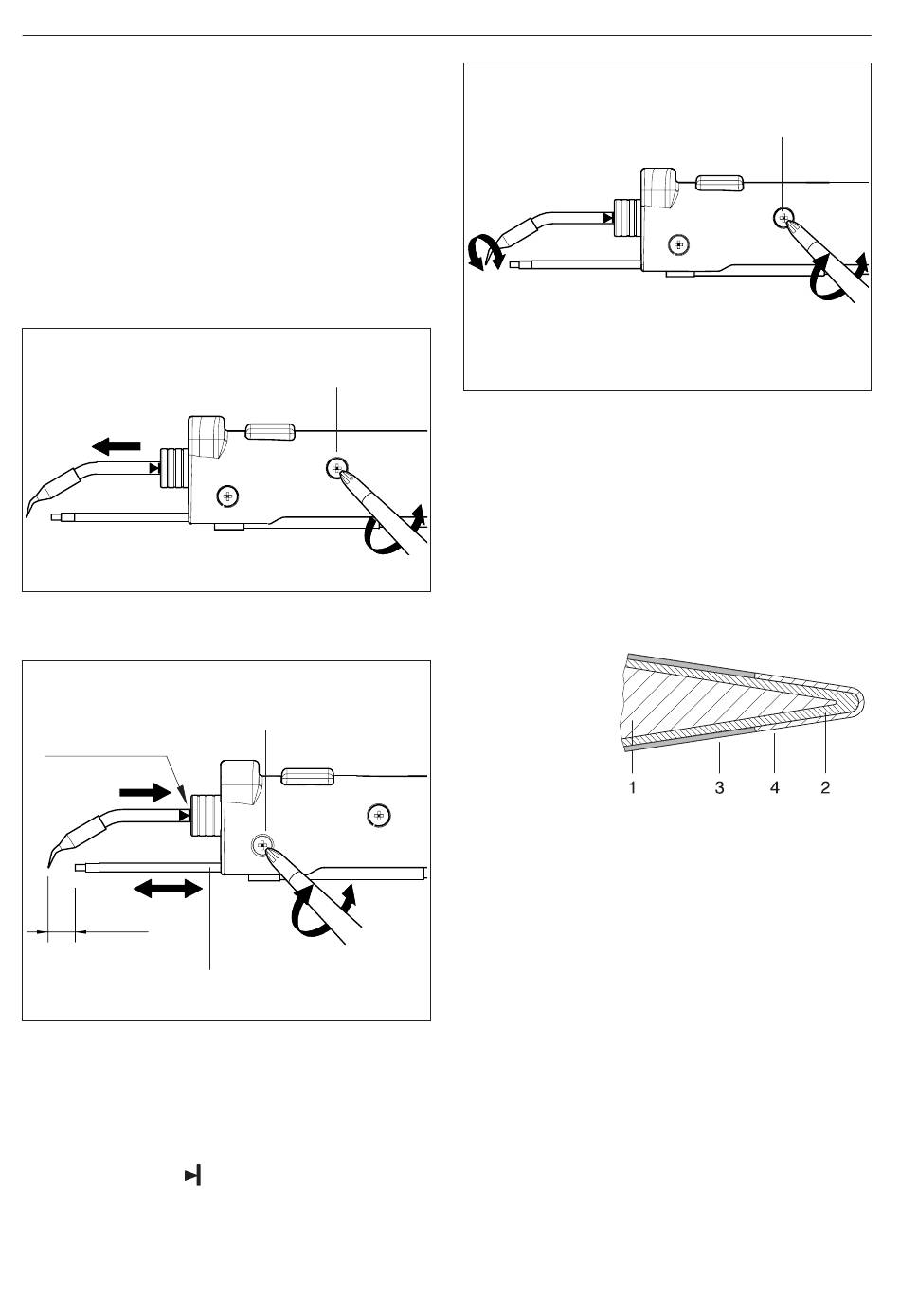

1
Befestigungsschraube Kartusche
1 Lockern Sie die Befestigungsschraube der
Kartusche am Griff. Ziehen Sie die Kartusche ab.
2
Ausrichtung
8 - 10 mm
Führungsschlauch
2 Setzen Sie die Kartusche in das Zuführungs-
Handstück.
Wichtig.
-
Für
eine
gute
ausschlaggebend, die Kartusche bis zum
Anschlag einzustecken. Orientieren Sie sich
dabei an der
Lassen Sie dabei einen Abstand von etwa 8 bis 10
mm zwischen dem Ende der Kartuschenspitze und
dem Ende des Führungsschlauch. Ziehen Sie die
Befestigungsschraube des Führungsschlauch fest.
Befestigungsschraube des
Führungsschlauch
Verbindung
ist
Markierung.
3
VORSICHT: Diese Schraube muss unbedingt
angezogen werden, sonst kann der Lötkolben nicht
funktionieren.
3 Richten Sie die Kartuschenspitze auf das Ende
des Zinnführungsschlauchs aus. Ziehen Sie die
Befestigungsschraube der Kartusche an.
Kartuschen der Serie Advanced
Die Kartusche besteht aus dem Heizelement,
welches
das
Temperatursensor enthält, sowie der Long-life
Spitze.
Die Long-life Spitze ist grundsätzlich aus
folgenden Elementen zusammengesetzt:
1 Kupfer
2 Eisen
3 Chrom
4 Zinn
Behandlung der Long-life-Spitzen
Abgesehen vom Kupferkern sind die Metalle
galvanisch in einer dünnen Schicht aufgebracht,
weshalb Beschädigungen vermieden werden
müssen.
Zur Reinigung der Spitzen ist der im Kolbenständer
vorgesehene Schwamm zu benutzen, der leicht
mit Wasser angefeuchtet sein sollte.
E s i s t e r f o r d e r l i c h z u m B e f e u c h t e n d e s
E s i s t e r f o r d e r l i c h z u m B e f e u c h t e n d e s
E s i s t e r f o r d e r l i c h z u m B e f e u c h t e n d e s
E s i s t e r f o r d e r l i c h z u m B e f e u c h t e n d e s
E s i s t e r f o r d e r l i c h z u m B e f e u c h t e n d e s
S c h w a m m s n u r e n t i o n i s i e r t e s W a s s e r z u
S c h w a m m s n u r e n t i o n i s i e r t e s W a s s e r z u
S c h w a m m s n u r e n t i o n i s i e r t e s W a s s e r z u
S c h w a m m s n u r e n t i o n i s i e r t e s W a s s e r z u
S c h w a m m s n u r e n t i o n i s i e r t e s W a s s e r z u
verwenden
verwenden
verwenden
verwenden. Wenn normales Wasser benutzt wird,
verwenden
ist es sehr wahrscheinlich, dass die Spitze durch
die im Wasser gelösten Salze verschmutzt wird.
es
Wenn die Spitze sehr stark oxidiert ist, empfehlen
wir die Spitzenverzinnpaste TT 9900 Ref. 9900000.
