Cambio del cartucho del lápiz
¡Atención!
Como medida de seguridad y para evitar
quemaduras, cuando manipule el cartucho debe
apagar la estación o desconectar el lápiz
alimentador de la estación. Tenga en cuenta que
en tan sólo unos segundos el cartucho alcanza
la temperatura de trabajo.
El sistema Advanced permite el cambio rápido
del cartucho. Para ello siga el proceso que se
indica a continuación.
1

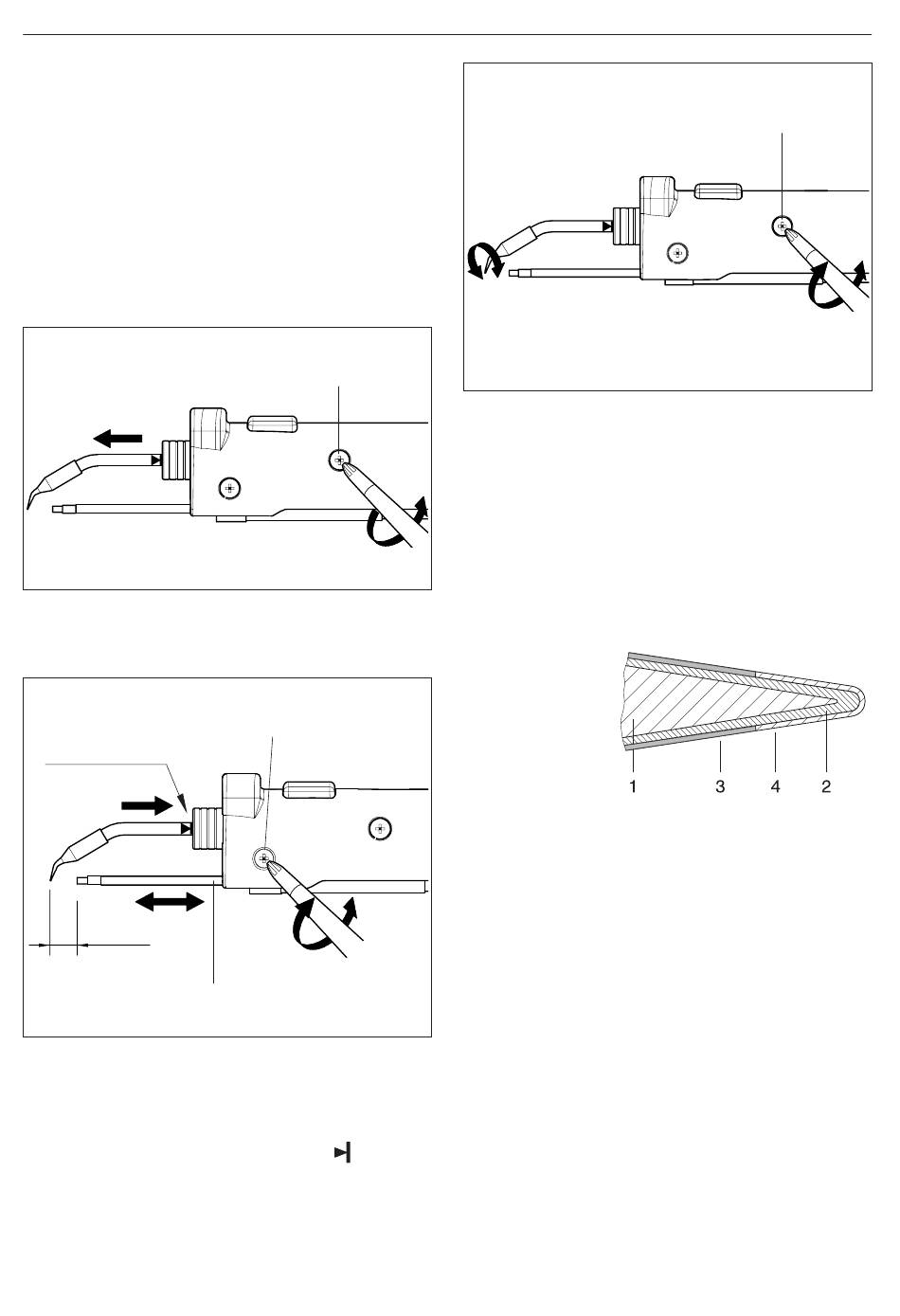

1 Afloje el tornillo de fijación del cartucho que
hay en el mango. Extraiga el cartucho.
2
Alineación
8 - 10 mm
Tubo guía
2 Coloque el cartucho en el lápiz alimentador.
Importante.
-
Es indispensable introducir el cartucho hasta
el fondo, para conseguir una buena
conexion. Utilice la marca
referencia.
Deje una separación de unos 8 a 10mm entre el
extremo de la punta del cartucho y el final del
tubo guía. Apriete el tornillo de sujección del
tubo guía.
Tornillo fijación cartucho
Tornillo de sujección
del tubo guía
3
ATENCION: para que el soldador funcione es
indispensable apretar este tornillo.
3 Oriente la punta del cartucho hacia la salida
del tubo guía de estaño. Apriete el tornillo de
sujección del cartucho.
Cartuchos de la serie Advanced
El cartucho está compuesto por el elemento calefactor
que incorpora el sistema de calentamiento y el sensor
de la temperatura y también la punta de larga duración.
La punta de larga duración está compuesta
básicamente por:
1 Cobre
2 Hierro
3 Cromo
4 Estaño
Conservación de las puntas de larga
duración
Salvo el núcleo que es de cobre el resto de
metales está depositado galvánicamente en capas
relativamente finas por lo cual es necesario evitar
las causas que puedan provocar su destrucción.
Para la limpieza de las puntas utilice la esponja
del soporte, que debe estar húmeda pero no
empapada de agua.
Es necesario utilizar sólo agua desionizada
Es necesario utilizar sólo agua desionizada
Es necesario utilizar sólo agua desionizada
Es necesario utilizar sólo agua desionizada
Es necesario utilizar sólo agua desionizada
para humedecer la esponja. Si utiliza agua
para humedecer la esponja.
para humedecer la esponja.
para humedecer la esponja.
para humedecer la esponja.
normal es muy probable que la punta se
ensucie con las sales disueltas que hay en el
agua.
Si la punta está muy oxidada recomendamos
como
utilizar la pasta restañadora de puntas TT 9900
ref. 9900000.
