ESPAÑOL
4

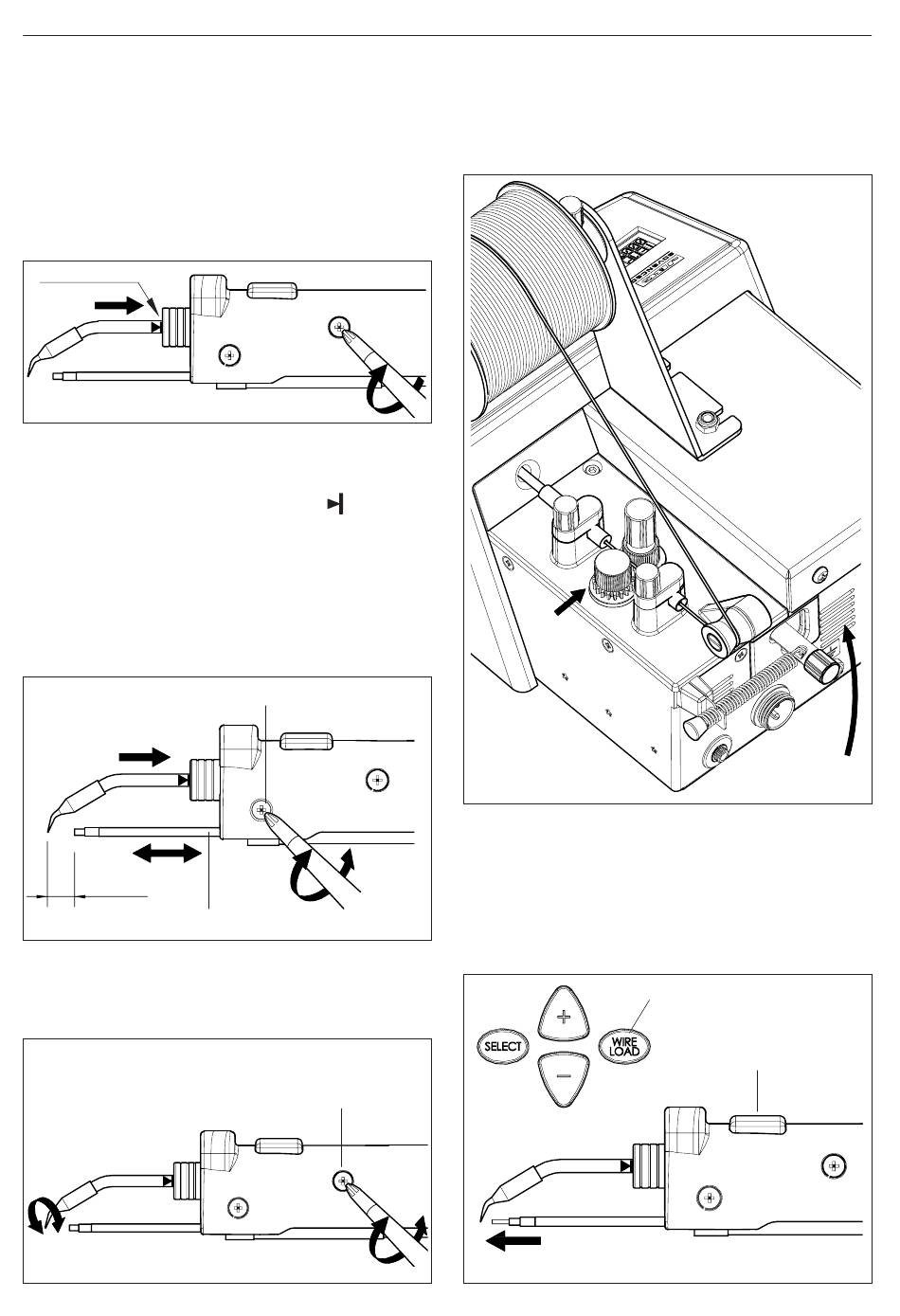

. Coloque el cartucho en el lápiz alimentador.
¡Atención!
Como medida de seguridad y para evitar
quemaduras, cuando manipule el cartucho debe
apagar la estación o desconectar el lápiz
alimentador de la estación. Tenga en cuenta que
en tan sólo unos segundos el cartucho alcanza
la temperatura de trabajo.
Alineación
4
Importante.
- Es indispensable introducir el cartucho hasta
el fondo, para conseguir una buena
conexion. Utilice la marca
referencia.
5
. Coloque el tubo guía para el hilo de estaño en
el lápiz alimentador. Deje una separación de
unos 8 a 10mm entre el extremo de la punta del
cartucho y el final del tubo guía. Apriete el tornillo
de sujección del tubo guía.
Tornillo de sujección del tubo guía
8 - 10 mm
Tubo guía
6
. Oriente la punta del cartucho hacia la salida
del tubo guía de estaño. Apriete el tornillo de
sujección del cartucho.
ATENCION: para que el
soldador funcione es
indispensable apretar
este tornillo.
6
como
5
Tornillo de sujección
y conexión eléctrica
del cartucho
7
. Pase el hilo de estaño desde la bobina hasta
el inicio de los tubos de guía.
Ponga el mando en la posición indicada para
que se cierre el mecanismo de arrastre.
7
Conecte el lápiz a la estación y pongala en
marcha. Pulse en el botón WIRE LOAD (avance
rápido del hilo) hasta que salga estaño por el
extremo del tubo guía. En el display se muestra
el mensaje "CARGANDO HILO SOLDADURA".
20
7
Avance rápido del hilo
Pulsador avance hilo
estaño
