Alimentador de estaño AL 2500
- AL 2500 230V
- AL 2500 120V
- AL 2500 100V
Esta estación permite disponer de la mano que
está ocupada con el hilo de soldadura y si se
utiliza pedal y el brazo soporte para el soldador
Ref. 0002864 disponer de las dos manos. Se
puede utilizar también como estación en un
sistema automático de soldadura.
Relación de componentes que se entregan:
- Unidad de control.
- Lápiz alimentador de estaño
con el cartucho 2500-403
- AL 8250 soporte soldador
- Conjunto guía + tubo
ø
para hilo 0,9 - 1
- Cable de conexión a red.
- Envase de transporte.
Datos técnicos
- Unidad de control AL 2500 230V Ref. 2500200
Entrada: 230V 50Hz. Salida: 24V
- Unidad de control AL 2500 120V Ref. 2500100
Entrada: 120V 60Hz. Salida: 24V
- Potencia: 60W.
- Caja antiestática.
Resistencia típica superficial: 10
cuadro.
- Cumple la normativa CE sobre seguridad
eléctrica, compatibilidad electromagnética y
protección antiestática.
- El borne equipotencial y la punta del soldador
están en conexión directa a la toma de tierra de
red para protección ESD.
- Cumple la normativa RoHS.
- Peso unidad completa: 6,1 Kgs.
Este producto no debe ser tirado a la
basura.

RECOMENDACIONES DE USO

Para soldar
- Con preferencia seleccione una temperatura
inferior a 350°C. El exceso de temperatura
reduce la vida de la punta.
- La punta debe estar bien estañada para
conducir bien el calor.
Medidas de seguridad
- Coloque la herramienta en su soporte
después de usarla y dejela enfriar antes de
almacenarla.
Accesorios

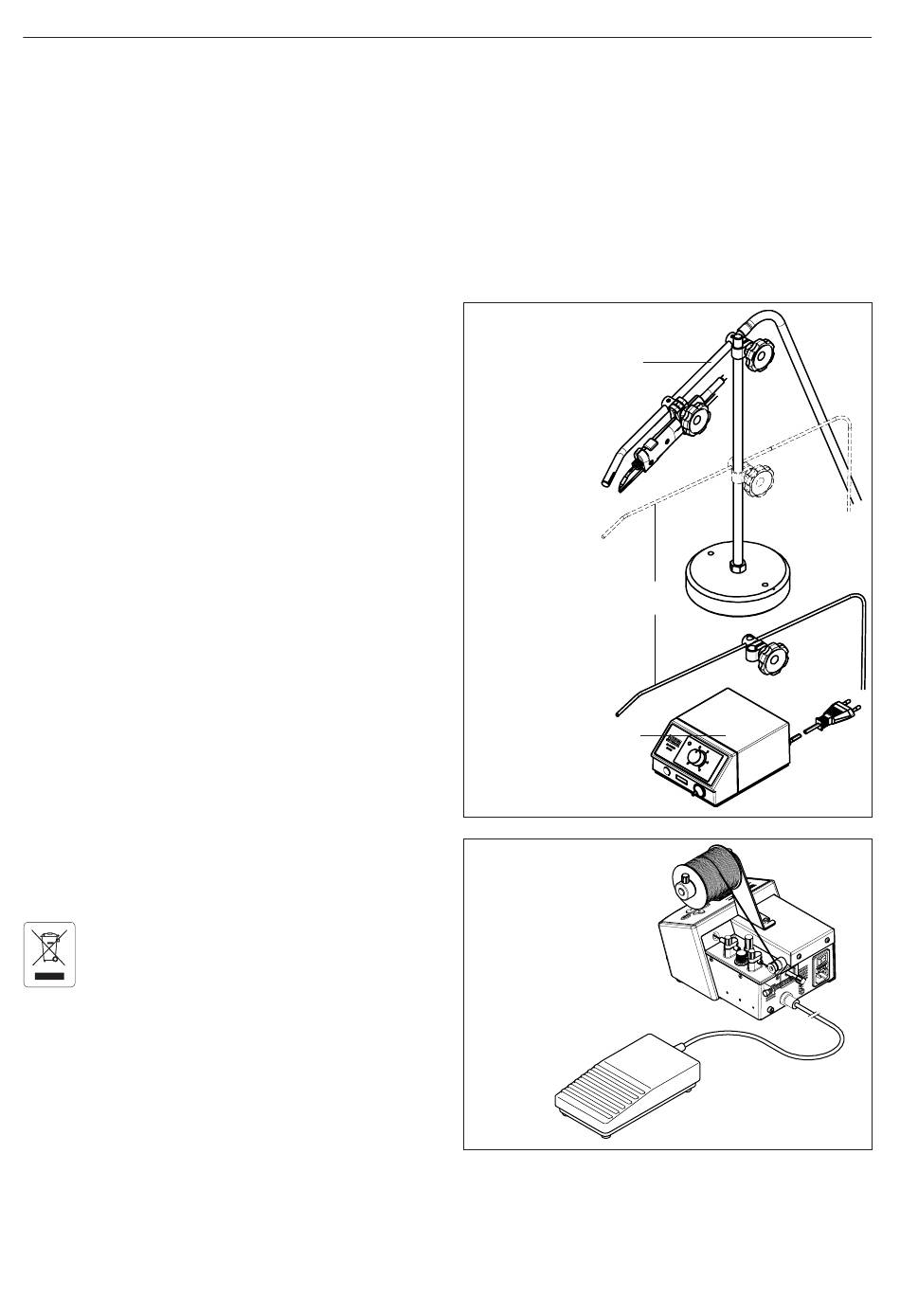

Existen 3 conjuntos guía + tubo, además del que
Ref. 2500200
se suministra con el equipo, para los siguientes
Ref. 2500100
diámetros de hilo de soldadura:
Ref. 2500110
- 0,4 - 0,5
- 0,6 - 0,8
- 1,1 - 1,5
Cada conjunto se compone de 2 guías hilos, el tubo
de conducción y la guía de salida en el soldador.
Brazo soporte
soldador AL 2500
Ref. 2500000
Ref. 0002864
Ref. 2500403
Ref. 0788250
Ref. 0002401
5 11
-10 Ohms/
AB 2550 Air blower
Ref. 2550200 (230V)
Ref. 2550100 (120V)
Pedal
Ref. 0964551
A la estación se le puede conectar el pedal en
el conector que existe en la parte posterior de
la estación.
Cuando se presiona sobre el pedal, equivale a
pulsar el boton de avance del hilo que hay en el
mango del lápiz.
16
ø
ø
ø
Accesorio soplador
AL 2500
Ref. 0003293
Ref. 0002399
Ref. 0002402
Ref. 0002843
