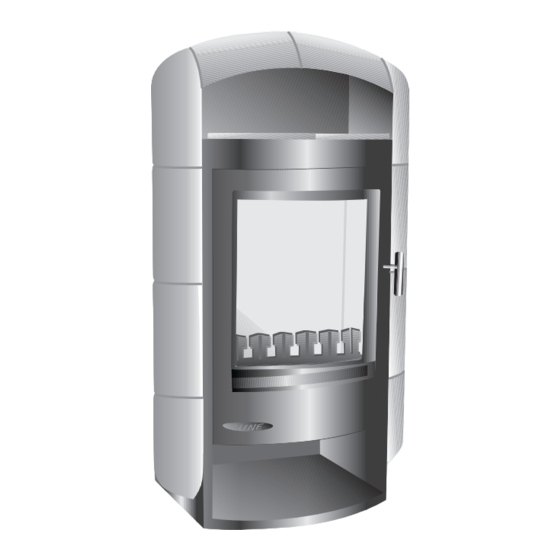

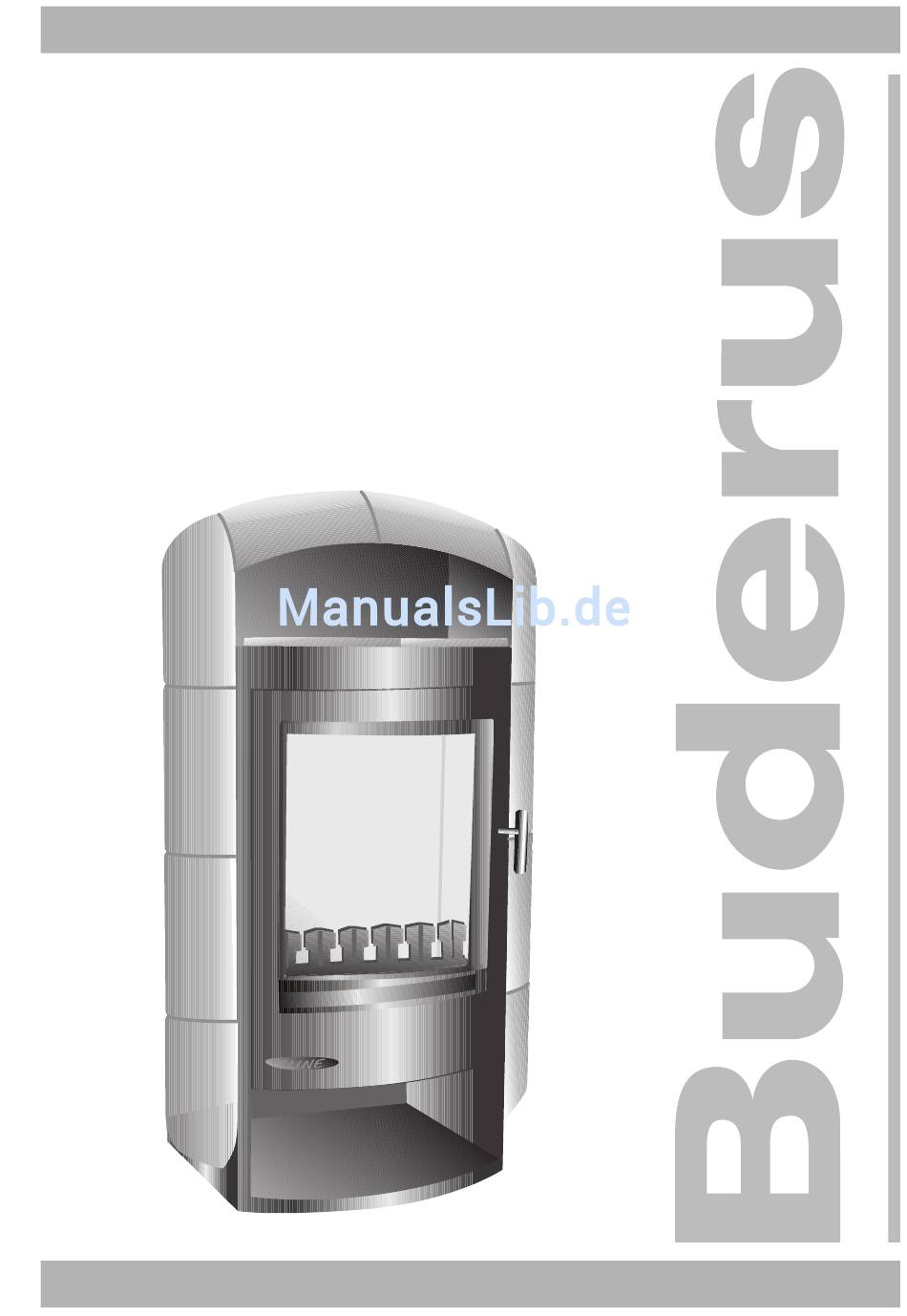

- Seite 1 63011213 – 02/2001 DE Für den Bediener Bedienungsanleitung und Montageanweisung Kaminöfen blueline 1 und blueline 2 Bitte vor Bedienung und Montage sorgfältig lesen...
- Seite 2 Sie Unregelmäßigkeiten festgestellt, nehmen Sie bitte Kontakt mit uns auf. Herstelleranschrift Buderus Heiztechnik GmbH D-35573 Wetzlar http://www.heiztechnik.buderus.de E-Mail: info@heiztechnik.buderus.de Dokumenten-Nr.: 63011213 Ausgabedatum: 02/2001 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung – Kaminofen blueline 1/2 • Ausgabe 02/2001...
-
Seite 3: Inhaltsverzeichnis
........22 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung – Kaminofen blueline 1/2 • Ausgabe 02/2001... -
Seite 4: Sicherheitshinweise
Behälter ausgeschüttet werden. 8. Den Kaminofen darf nur eine erwachsene Person bedienen. 9. Kaminofen nach jeder Heizperiode gründlich reinigen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung – Kaminofen blueline 1/2 • Ausgabe 02/2001... - Seite 5 Sicherheitshinweise 2. Aufstellvorschriften Beim Aufstellen des Kaminofens sind folgende Feuer- sicherheitsanforderungen einzuhalten: 1. Die Mindestentfernung von 20 cm für blueline 1 2 nach beiden Seiten von brennbaren Gegenständen (Möbeln, Holzbelag, Textilien) und sonstigen brennbaren Bauteilen muss eingehalten werden. Nach hinten beträgt der Sicherheitsabstand 20 cm.
-
Seite 6: Montage
Natursteine beiliegend auf Palette verpackt: – 1 Seitenstein links – 1 Seitenstein rechts – 1 Deckplatte – 1 Schraubensatz (liegt dem Naturstein Serpentino bei) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung – Kaminofen blueline 1/2 • Ausgabe 02/2001... -
Seite 7: Abgasanschluss (Blueline 1)
Entfernen Sie die äußere Abdeckung (Abb. 3, Pos. 3). Abb. 3 Kaminofen – Auslieferungszustand Pos. 1: Abgasstutzen Pos. 2: Schrauben Pos. 3: Äußere Abdeckung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung – Kaminofen blueline 1/2 • Ausgabe 02/2001... - Seite 8 Lösen Sie die Schrauben des oberen Abgas- stutzens. l Entfernen Sie den Abgasstutzen. Abb. 5 Kaminofen – oberer Abgasanschluss Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung – Kaminofen blueline 1/2 • Ausgabe 02/2001...
- Seite 9 Kaminofen – innere Abdeckplatte oben l Legen Sie die obere Abdeckplatte auf den Kamin- ofen. Abb. 8 Kaminofen – äußere Abdeckung oben Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung – Kaminofen blueline 1/2 • Ausgabe 02/2001...
-
Seite 10: Aufstellung
Abb. 9 Kaminofen blueline 1 – Sicherheitsabstände (Maße in cm) Abb. 10 Kaminofen blueline 2 – Sicherheitsabstände (Maße in cm) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung – Kaminofen blueline 1/2 • Ausgabe 02/2001... -
Seite 11: Montage Der Kacheln Bzw. Natursteine
Besonders bei Ecken und Kanten so- wie überall, wo die Kacheln mit Metall- teilen in Berührung kommen, ist behutsames Vorgehen erforderlich. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung – Kaminofen blueline 1/2 • Ausgabe 02/2001... -
Seite 12: Montage
Abb. 12. Halten Sie unbedingt die Reihenfolge der Numme- rierung ein, vgl. Abb. 11. Abb. 11 Positionen der Kacheln (links blueline 1 und rechts blueline 2) l Mitgelieferte Schrauben in die Bohrungen auf der Kachelrückseite (Abb. 12, Pos. 2 u. 4) eindrehen. - Seite 13 Hängen Sie die Kacheln in der Reihenfolge der Num- merierung in die Langlochöffnungen ein. Abb. 14 Positionen der Kacheln (links blueline 1, rechts blueline 2) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung – Kaminofen blueline 1/2 • Ausgabe 02/2001...
- Seite 14 Nur blueline 1 l Den Warmhaltefachstein (Abb. 15, Pos. 1) ins Warmhaltefach einlegen. Abb. 15 Warmhaltefach l Kuppelstein montieren. Abb. 16 Kuppelstein Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung – Kaminofen blueline 1/2 • Ausgabe 02/2001...
- Seite 15 Abb. 17 Deckplatte(n) montieren (oben Naturstein Serpentino l Deckplatte auf die Schrauben auflegen. In der Deck- und unten Kacheln) platte befinden sich entsprechende Vertiefungen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung – Kaminofen blueline 1/2 • Ausgabe 02/2001...
-
Seite 16: Inbetriebnahme
Bauart 1). Die Verriegelung erfolgt manuell. 3.1.2 Feuerraumwände Die Seiten- und Rückwände des Feuerraumes sind aus Schamotteplatten gefertigt. Diese werden bei Bedarf aus- und eingebaut. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung – Kaminofen blueline 1/2 • Ausgabe 02/2001... -
Seite 17: Inbetriebnahme
Abb. 18 Primärluftschieber ANWENDERHINWEIS Der Rost ist immer in seiner ganzen Fläche mit Brennstoff zu bedecken. Abb. 19 Feuerraum mit Holzscheiten Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung – Kaminofen blueline 1/2 • Ausgabe 02/2001... -
Seite 18: Heizbetrieb
Abfälle, Kunststoffe, Hackschnitzel, Rinden und Spanplattenabfälle sowie be- schichtetes oder oberflächenbehandeltes Holz dürfen nicht in häuslichen Feuerstät- ten verbrannt werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung – Kaminofen blueline 1/2 • Ausgabe 02/2001... -
Seite 19: Zugelassene Brennstoffmengen Und Einstellung Der Verbrennungsluft
Abbrand. l Kleine Holzscheite ( ≤ 6 cm Durchmesser) brennen schneller ab und führen kurzzeitig zu höherer Leis- tung. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung – Kaminofen blueline 1/2 • Ausgabe 02/2001... -
Seite 20: Brennstofflagerung
20% Restfeuchte zu erreichen, ist eine Lagerzeit (Lagerung in der oben beschriebenen Weise) von ca. 2 Jahren erforderlich. Abb. 21 Brennstofflagerung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung – Kaminofen blueline 1/2 • Ausgabe 02/2001... -
Seite 21: Pflege
Wartung des Kaminofens nach Beendigung der Heizperiode. Die Wartung ist durch den Ersteller der Anlage oder einen anderen geeigneten Fachmann auszuführen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung – Kaminofen blueline 1/2 • Ausgabe 02/2001... -
Seite 22: Technische Daten
Förderdruck bei NWL Förderdruck bei 0,8×NWL Holzbriketts Abgasmassenstrom Abgastemperatur am Rohrstutzen °C Förderdruck bei NWL Förderdruck bei 0,8×NWL Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung – Kaminofen blueline 1/2 • Ausgabe 02/2001... - Seite 23 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung – Kaminofen blueline 1/2 • Ausgabe 02/2001...
