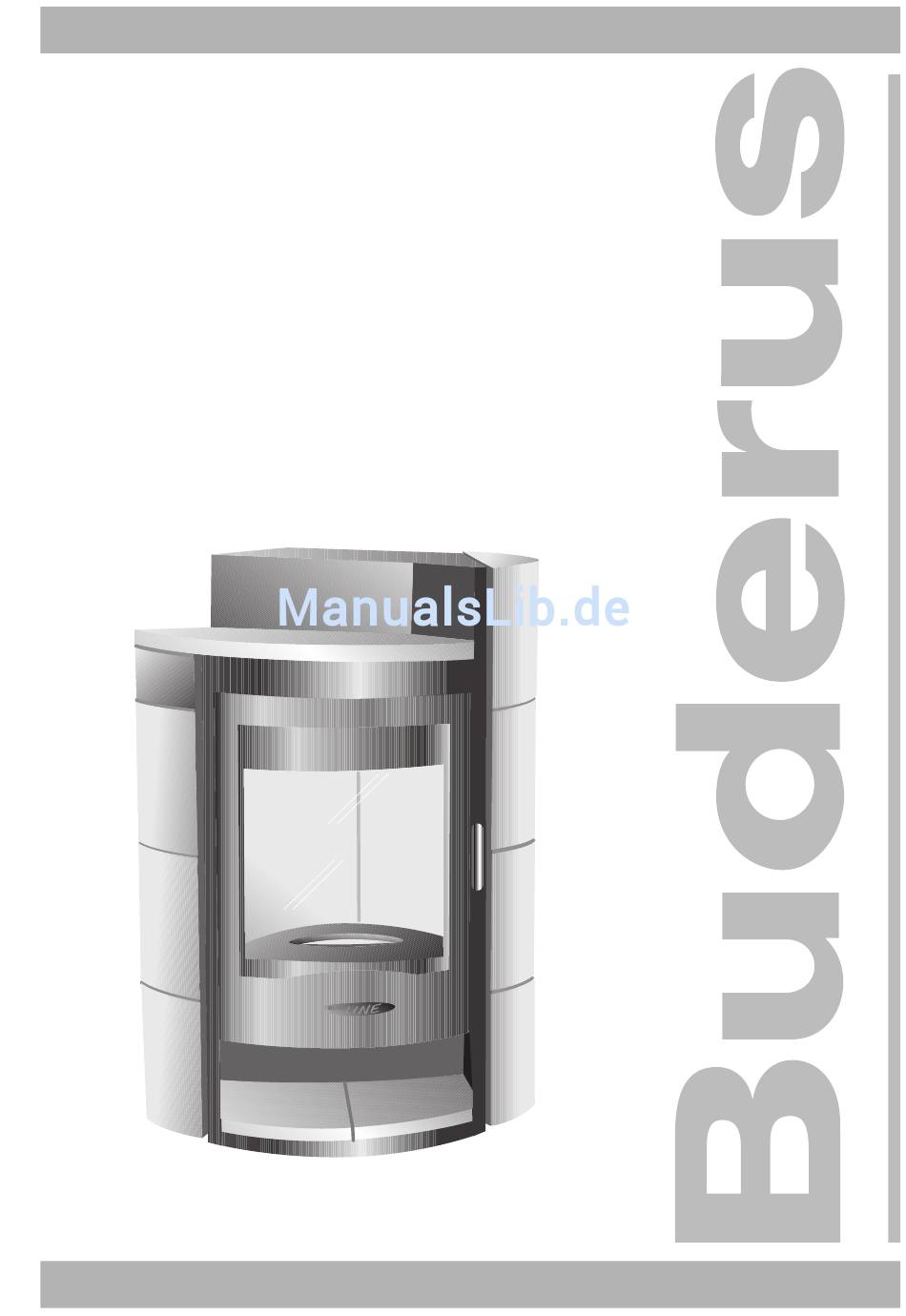

Bedienungsanleitung und
Montageanweisung
Kaminofen blueline 6
Bitte vor Bedienung und Montage sorgfältig lesen
Für den Bediener

Werbung

Inhaltsverzeichnis
loading

   Inhaltszusammenfassung für Buderus blueline 6

  • Seite 1 6301 6026 – 03/2002 DE Für den Bediener Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 Bitte vor Bedienung und Montage sorgfältig lesen...
  • Seite 2 Aktualisierung der Dokumentation Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregelmäßigkeiten festgestellt, nehmen Sie bitte Kontakt mit uns auf. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 3 : Inhaltsverzeichnis

    ......... . . 25 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 4 : Allgemeines

    Lesen Sie vor der Inbetriebnahme Ih- res Kaminofens die Kapitel zur Bedie- nung sowie die Sicherheits- und Anwenderhinweise sorgfältig, um einen einwandfreien Betrieb zu sichern. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 5 : Sicherheits- Und Anwenderhinweise

    Weist auf eine potenziell gefährliche Situ- VORSICHT! ation hin, die zu mittleren oder leichten Körperverletzungen oder zu Sachschä- den führen kann. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 6 Wenn Sie in der Nähe des Aufstellortes mit feuer- und explosionsgefährlichen Stoffen arbeiten, müssen Sie den Ka- minofen rechtzeitig außer Betrieb set- zen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 7 Förderdruck fest, müssen Sie durch oben genannte Maßnahmen die Mindestförderdruckhöhe von 12 Pa er- reichen. (Halten Sie Rücksprache mit dem zuständigen Bezirks-Schornstein- fegermeister.) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 8 (Asche) in dafür nicht geeig- WARNUNG! nete Behälter. Entsorgen Sie den festen Verbren- nungsabfall nur in geschlossene un- brennbare Behälter. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 9 : Produktbeschreibung

    Abb. 2 Kaminofen blueline 6 Pos. 1: Rost/Feuerraum Pos. 2: Feuerraumtür Pos. 3: Seitenteil links Pos. 4: Warmhaltefach Pos. 5: Seitenteil rechts Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 10 : Kaminofen Montieren

    – 1 Schraubensatz – 2 Holzlagerfachkacheln – 1 separater Sichtblinker im extra Karton (Farbe wähl- Abb. 3 Kaminofen auf Palette bar) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 11 : Abgasanschluss Herstellen

    (Abb. 5, Pos. 2) des Abgasanschlusses Rückseite lösen, ohne diese vollständig herauszudrehen. Abdeckplatte entfernen (Abb. 5, Pos. 2). Abb. 5 Abgasanschluss Rückseite – Abdeckplatte Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 12 Abb. 7 Abgasanschluss Rückseite – Abgasstutzen Abdeckplatte (Abb. 8, Pos. 1) am Abgasanschluss Oberseite montieren. Abb. 8 Abgasanschluss Oberseite – Abdeckplatte Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 13 : Kaminofen Aufstellen

    Wenn weitere Wärmeerzeuger mit dem Aufstell- raum verbunden sind, beziehen Sie diese in die Berechung und Auslegung der Kaminofenanlage mit ein. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 14 2/3 in der Höhe mit Brenn- stoff belegt wird. Wenn Sie die Mängel nicht unverzüg- lich beheben, dürfen Sie den Kamin- ofen nicht betreiben. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 15 : Kacheln Montieren

    Behandeln Sie die Kacheln sorgsam. Seien Sie besonders vorsichtig bei Ecken und Kanten sowie überall dort, wo die Kacheln Metallteile berühren. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 16 Abb. 11 Positionen der Kacheln Mitgelieferte Schrauben in die Bohrungen auf der Kachelrückseite (Abb. 12, Pos. 2 und 3) eindrehen. Abb. 12 Kachelrückseite Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 17 Zwei Holzfachkacheln (Abb. 14, Pos. 9) in das Holz- fach einlegen. Abb. 14 Positionen der Kacheln Warmhaltefachkachel (Abb. 15, Pos. 1) einlegen. Abb. 15 Warmhaltefachkachel Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 18 : Brennstoffe

    Kaminofens notwendig. Verwenden Sie daher keine Kunststof- fe, Haushaltsabfälle, chemisch behan- delte Holzreste, Altpapier, Hackschnitzel, Rinden- und Spanplat- tenabfälle zur Feuerung. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 19 : Brennstoffe Lagern

    20 % Restfeuchte zu erreichen, ist eine Lagerzeit (Lagerung in der oben beschriebenen Weise) von ca. zwei Jahren erforderlich. Abb. 16 Brennstofflagerung außerhalb von Gebäuden Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 20 : Kaminofen In Betrieb Nehmen

    DIN 18891 Bauart 1). Verriegeln Sie die Tür an- schließend. 6.1.2 Feuerraumwände Die Seiten- und Rückwände des Feuerraumes sind aus Schamotteplatten gefertigt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 21 : Inbetriebnahme

    (Abb. 17, Pos. 1) nach Bedarf. ANWENDERHINWEIS Bedecken Sie immer den ganzen Rost mit Brennstoff. Abb. 18 Feuerraum mit Holzscheiten Pos. 1: Feuerraumboden Pos. 2: Feuerraumtür Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 22 : Heizbetrieb

    Halten Sie die Feuerraumtür im Heiz- betrieb stets verschlossen. Öffnen Sie die Feuerraumtür nur, um Holz einzule- gen. Der Kaminofen blueline 6 ist mit zwei Luftschiebern zur Regelung der Verbrennungsluft ausgestattet (hinter den Feuerraumtüren). Mittels des Primärluftschiebers (Abb. 19, Pos. 1) kön- nen Sie die Verbrennungsluft (Primärluft) von unten...
  • Seite 23 Leis- tung. Erst der praktische Betrieb mit dem Kaminofen wird Ihnen die Erfahrung mit der für Sie richtigen Einstellung vermitteln. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 24 : Kaminofen Pflegen Und Warten

    Fachhand- werker (z. B. den Ersteller der Kami- nofenanlage) warten. Lassen Sie eventuell beschädigte Tei- le durch eine Fachfirma erneuern. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
  • Seite 25 : Technische Daten

    Abb. 20 Sicherheitsabstände (Maße in cm) Tab. 3 Schornsteinbemessung Daten für die Schornsteinbemessung nach DIN 4705, Teil 1 und Teil 3. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung und Montageanweisung Kaminofen blueline 6 • Ausgabe 03/2002...
