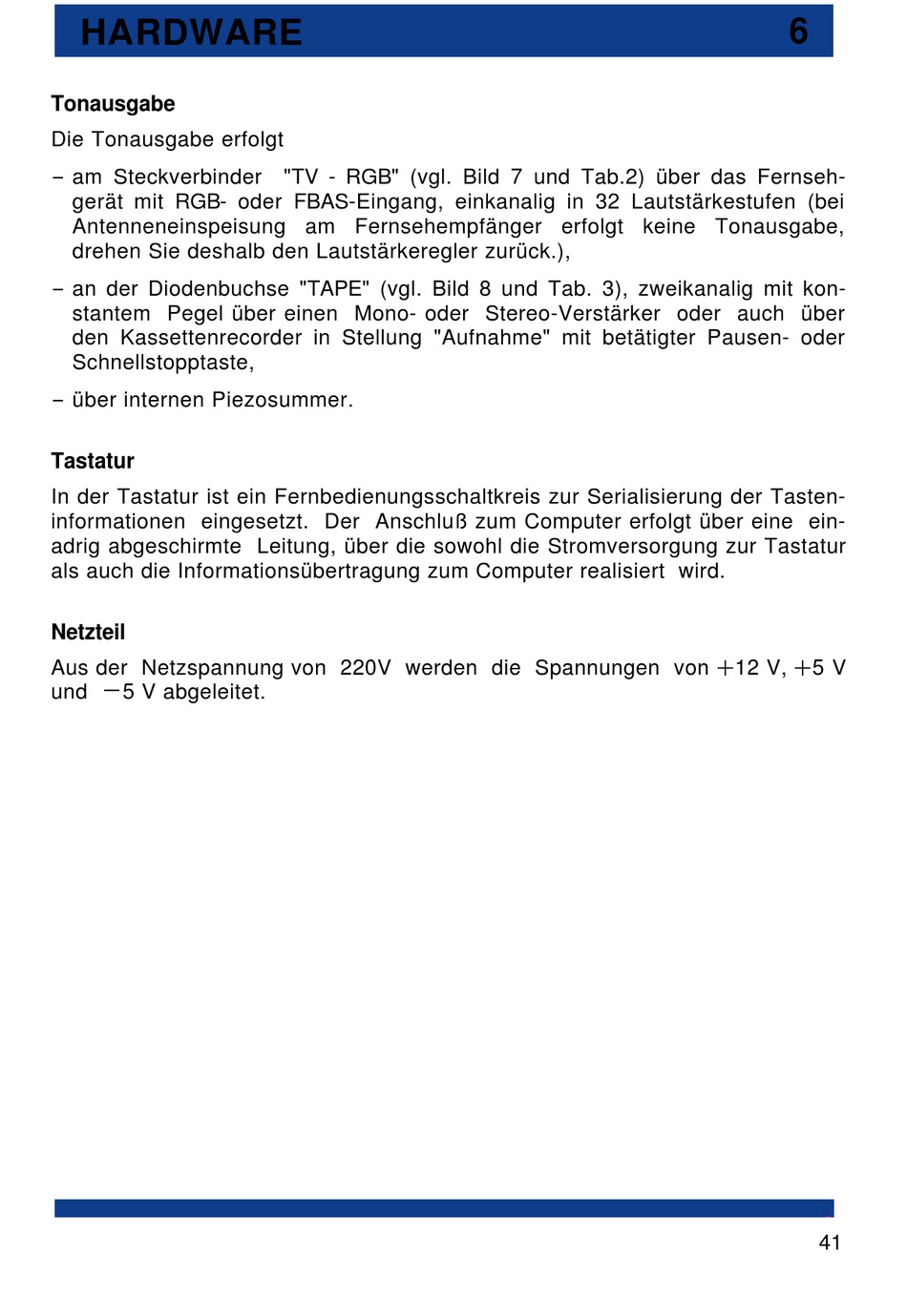

HARDWARE
Tonausgabe
Die Tonausgabe erfolgt
- am Steckverbinder "TV - RGB" (vgl. Bild 7 und Tab.2) über das Fernseh-
gerät mit RGB- oder FBAS-Eingang, einkanalig in 32 Lautstärkestufen (bei
Antenneneinspeisung am Fernsehempfänger erfolgt keine Tonausgabe,
drehen Sie deshalb den Lautstärkeregler zurück.),
- an der Diodenbuchse "TAPE" (vgl. Bild 8 und Tab. 3), zweikanalig mit kon-
stantem Pegel über einen Mono- oder Stereo-Verstärker oder auch über
den Kassettenrecorder in Stellung "Aufnahme" mit betätigter Pausen- oder
Schnellstopptaste,
- über internen Piezosummer.
Tastatur
In der Tastatur ist ein Fernbedienungsschaltkreis zur Serialisierung der Tasten-
informationen eingesetzt. Der Anschluß zum Computer erfolgt über eine ein-
adrig abgeschirmte Leitung, über die sowohl die Stromversorgung zur Tastatur
als auch die Informationsübertragung zum Computer realisiert wird.
Netzteil
Aus der Netzspannung von 220V werden die Spannungen von Í12 V, Í5 V
und - 5 V abgeleitet.
6
41
