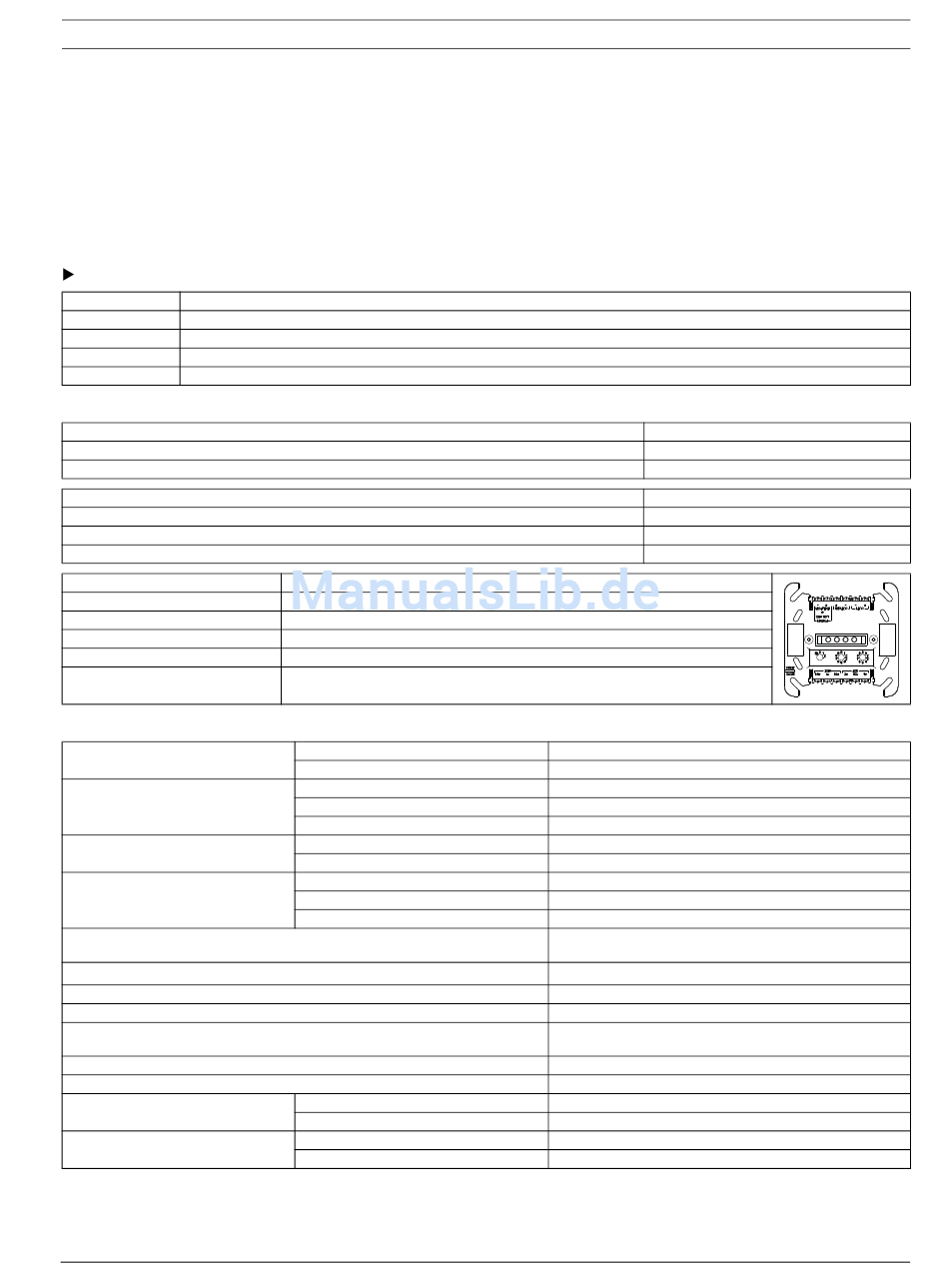

4 telli LSN için FLM-420/4-CON Klasik arabirim modülü
Fonksiyon açıklaması
FLM-420/4-CON Klasik arabirim modülü, klasik dedektörlerin LSN yangın paneli bağlantılarının 4 telli bir destek ağı
yardımıyla izlenmesini sağlar (harici güç kaynaklı LSN).
FLM-420/4-CON-S'in yüzeye montaj muhafazasında kablo girişleri için önceden biçimlendirilmiş kablo kanalı
bağlantıları ve lastik burçlar vardır (Þekil 2, Sayfa 7, Sökme: Þekil 1, Sayfa 6, Takma: Þekil 5, Sayfa 9).
FLM-420/4-CON-D, kapalı adaptörüyle birlikte, EN 500022 ile uyumlu bir DIN ray üzerine takılmıştır (Takma: Þekil 6,
Sayfa 10; Sökme: Þekil 7, Sayfa 11).
Adres ayarı
Standart bir tornavida kullanarak istenen konuma bir döner anahtar takın (bkz. Þekil 8, Sayfa 12).
Yanyana duran bir devre/saplama/T dalında farklı çalışma modları kullanmak yasaktır!
Adres (A) Çalışma modu
0 0 0 Otomatik adreslemeli gelişmiş LSN versiyonu modunda devre/saplama
0 0 1 ... 2 5 4 Manuel adreslemeli gelişmiş LSN versiyonu modunda devre/saplama/T dalları
CL 0 0 Klasik LSN modunda devre/saplama (adres aralığı: maks. 127)
2 5 5 ... 2 9 9 İzin verilmeyen adres aralığı (yangın panelinde hata mesajı)!
Bağlantı
LSN bağlantısı
İlave LSN güç kaynağı üzerinden güç kaynağıyla
Harici güç kaynağı ünitesi üzerinden güç kaynağıyla
Klasik hat bağlantıları
2 saplama (Sınıf B)
1 saplama (Sınıf B)
1 devre (Sınıf A)
Açıklama
LSN: b1+ | a- | b2+
AUX: 2+ | 1/2- | 1+
ÇIKIŞ1: + | -
ÇIKIŞ2/IN1: - | +
PWR IN
LSN AUX or EXT.PWR: + | -
Teknik özellikler
LSN
Ana hat
Güç kaynağı girişi (PWR IN)
Güç kaynağı çıkışı, 4 telli
dedektör
Saplama olarak bölge için EOL direnci (Sınıf B)
İzin verilen kablo çapı
İzin verilen çalışma sıcaklığı / saklama sıcaklığı
İzin verilen bağıl nem
IEC 60529'a göre koruma sınıfı
IEC 60950'ye göre güvenlik sınıfı
EMC parazit bağışıklığı/EMC yayılan parazit
Muhafaza malzemesi ve rengi
Boyutlar
Bosch Sicherheitssysteme GmbH
Fonksiyon
LSN b gelen / LSN a / LSN b giden
Güç kaynağı çıkışı, 4 telli dedektör
Saplama 1 veya giden devresi
Saplama 2 veya gelen devresi
Güç kaynağı girişi (LSN'den veya harici)
Giriş gerilimi
Maksimum akım tüketimi
Hat gerilimi
Maksimum hat akımı
Maksimum hat direnci
Gerilim
Kırışıklık
Gerilim
Maksimum akım
Kırışıklık
Yüzeye montaj muhafazası
Arabirim muhafazası ve adaptörü PPO (Noryl), gri beyaz (RAL 9002'ye benzer)
FLM-420/4-CON-S
FLM-420/4-CON-D
Kurulum Klavuzu
Bkz. ...
Þekil 10, Sayfa 13
Þekil 11, Sayfa 13
Bkz. ...
Þekil 12, Sayfa 14, sol
Þekil 12, Sayfa 14, sağ
Þekil 13, Sayfa 15
15 - 33 V DC (min. - maks.)
8,5 mA
21 - 22 V DC (21,5 V DC tip. ±0,5 V DC)
80 mA (±10% @ 25 °C)
50 Ω hat başına (2 x 25 Ω maks.)
24 - 30 V DC (min. - maks.)
< 150 mV
23,5 - 30 V DC (nominal gerilim 24 V DC)
200 mA çıkış başına (paralel anahtarlanabilir)
< 300 mV
kalibrasyonlu değeri: 2,2 kΩ
kalibrasyonsus değeri: 2,2 kΩ / 3,9 kΩ
2
0,6 - 3,3 mm
-20 °C ... +55 °C / -25 °C ... +80 °C
<%96, yoğunlaşmasız
FLM-420/4-CON-S: IP 54
FLM-420/4-CON-D: IP 30
II
EN 54-18, EN 50130, VDS 2540/EN 61000-6-3
ABS/PC karışımı, beyaz sinyal (RAL 9003)
yaklaşık 126 mm x 126 mm x 71 mm (G x Y x D)
yaklaşık 110 mm x 110 mm x 48 mm (G x Y x D)
