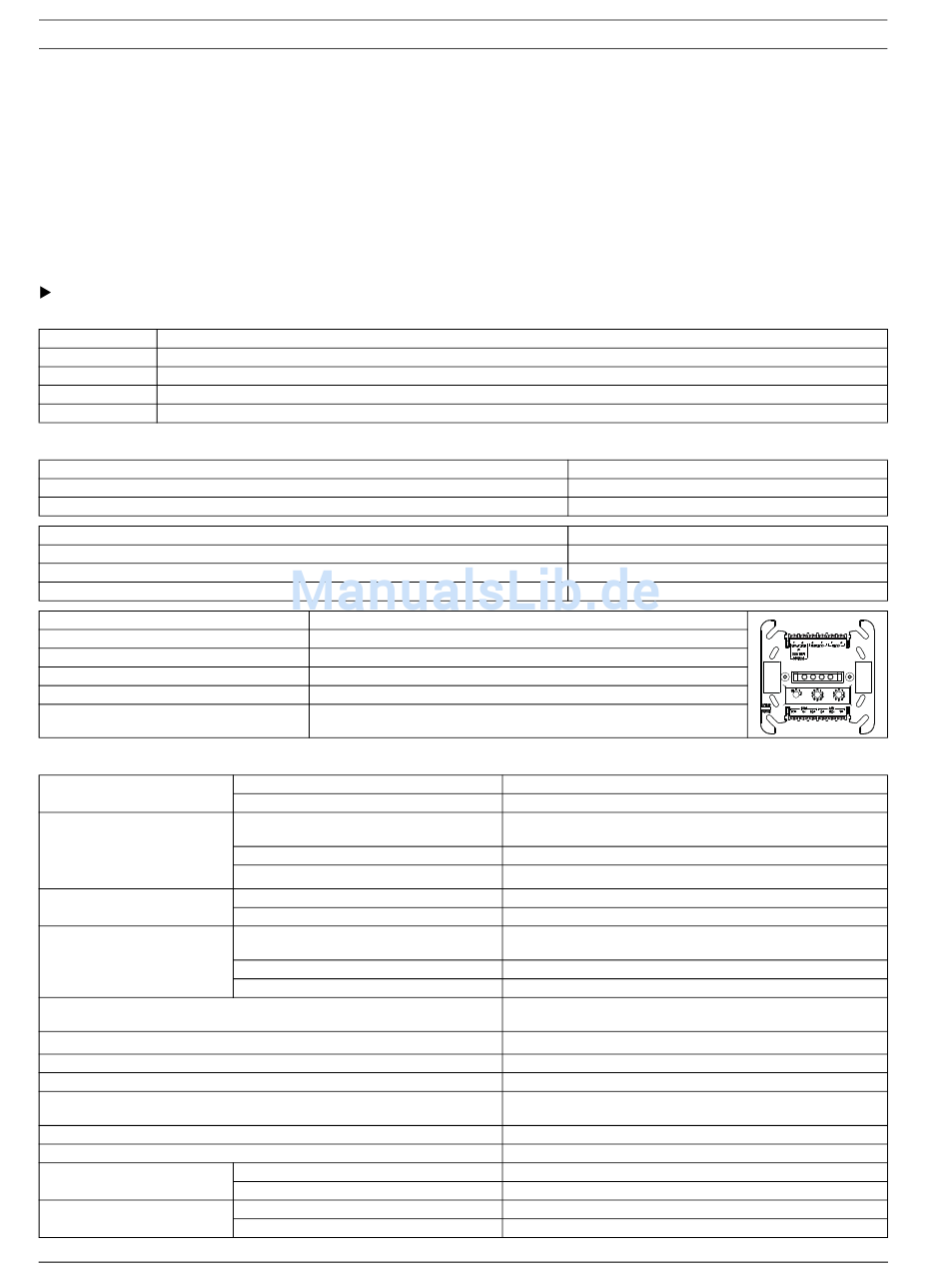

22 hr |
Opis funkcija
Konvencionalni modul sučelja FLM-420/4-CON omogućuje nadgledanje veze standardnih detektora s upravljačkom
pločom sustava LSN za dojavu požara pomoću 4-žilne mreže za napajanje (LSN s vanjskim izvorom napajanja).
Kućište za FLM-420/4-CON-S koje se montira na žbuci ima prethodno oblikovane priključke vodova i gumena ležišta
za kabelske uvode (Slika 2, Stranica 7, uklanjanje: Slika 1, Stranica 6, postavljanje: Slika 5, Stranica 9).
FLM-420/4-CON-D se montira na DIN šinu u skladu sa EN 500022 pomoću priloženog adaptera (Instaliranje: Slika 6,
Stranica 10; uklanjanje: Slika 7, Stranica 11).
Podešavanje adrese
Postavite zakretnu sklopku na odgovarajući položaj pomoću odvijača s ravnim vrhom (pogledajte Slika 8,
Stranica 12).
Nije dopušteno koristiti skupa različite režime rada u jednom strujnom krugu / mreži s jednim izlazom ka
vanjskim mrežama / T-grani!
Adresa (A) Režim rada
0 0 0 Strujni krug/mreža u režimu poboljšane verzije LSN-a s automatskim adresiranjem
0 0 1 ... 2 5 4 Strujni krug/mreža u režimu poboljšane verzije LSN-a s ručnim adresiranjem
CL 0 0 Strujni krug/mreža u klasičnom režimu LSN-a (raspon adrese: maks. 127)
2 5 5 ... 2 9 9 Nedopušteni raspon adrese (poruka o pogrešci na upravljačkoj ploči za dojavu požaru)!
Spajanje
Spajanje na LSN
S napajanjem pomoću dodatnog izvora napajanja LSN-a.
S napajanjem pomoću vanjske jedinice napajanja
Spajanje standardnih vodova
2 mreže (klasa B)
1 mreža (klasa B)
1 strujni krug (klasa A)
Opis
LSN: b1+ | a- | b2+
AUX: 2+ | 1/2- | 1+
OUT1: + | -
OUT2/IN1: - | +
PWR IN LSN AUX or EXT.PWR: + | -
Tehničke specifikacije
LSN
Primarni vod
Ulazno napajanje
(PWR IN)
Izlazno napajanje, 4-žilni
detektor
EOL otpornik za zone kao mreža (klase B)
Dopušteni presjek kabela
Dopuštena radna temperatura / temperatura skladištenja
Dopuštena relativna vlažnost
Zaštitna klasa prema IEC 60529
Sigurnosna klasa prema IEC 60950
EMC otpornost na smetnje / EMC emitiranje smetnji
Materijal i boja kućišta
Dimenzije
F.01U.012.982 | 5.0 | 2008.12
Funkcija
LSN b ulazni / LSN a / LSN b izlazni
Izlazno napajanje, 4-žičani detektor
Mreža 1 ili izlazni strujni krug
Mreža 2 ili ulazni strujni krug
Ulazno napajanje (sa sustava LSN ili vanjsko)
Ulazni napon
Maks. potrošnja struje
Napon voda
Maks. napon voda
Maks. otpor voda
Napon
Valovitost
Napon
Maks.struja
Valovitost
Kućište za montažu na žbuci
Kućište sučelja i adapter
FLM-420/4-CON-S
FLM-420/4-CON-D
Upute za instalaciju
FLM-420/4-CON Konvencionalni moduli sučelja za 4-žilni LSN
Pogledajte ...
Slika 10, Stranica 13
Slika 11, Stranica 13
Pogledajte ...
Slika 12, Stranica 14, na lijevoj strani
Slika 12, Stranica 14, na desnoj strani
Slika 13, Stranica 15
15 do 33 V DC (min. do maks.)
8,5 mA
21 do 22 V DC (tip 21,5 V istosmjerne struje (DC)
±0,5 V DC)
80 mA (±10% @ 25 °C)
50 Ω po vodu (maks. 2 x 25 Ω)
24 do 30 V DC (min. do maks.)
< 150 mV
23,5 do 30 V DC (nominalni napon 24 V istosmjerne
struje (DC))
200 mA po izlazu (može se paralelno uključiti)
< 300 mV
s kalibriranom vrijednosti: 2,2 kΩ
bez kalibrirane vrijednosti: 2,2 kΩ / 3,9 kΩ
2
0,6 do 3,3 mm
-20 °C ... +55 °C / -25 °C ... +80 °C
< 96%, bez kondenzacije
FLM-420/4-CON-S: IP 54
FLM-420/4-CON-D: IP 30
III
EN 54-18, EN 50130, VDS 2540/EN 61000-6-3
Smjesa ABS + PC, signalno bijela (RAL9003)
PPO (Noryl), sivo bijela (slična s RAL 9002)
približno 126 mm x 126 mm x 71mm (Š x V x D)
približno 110 mm x 110 mm x 48 mm (Š x V x D)
