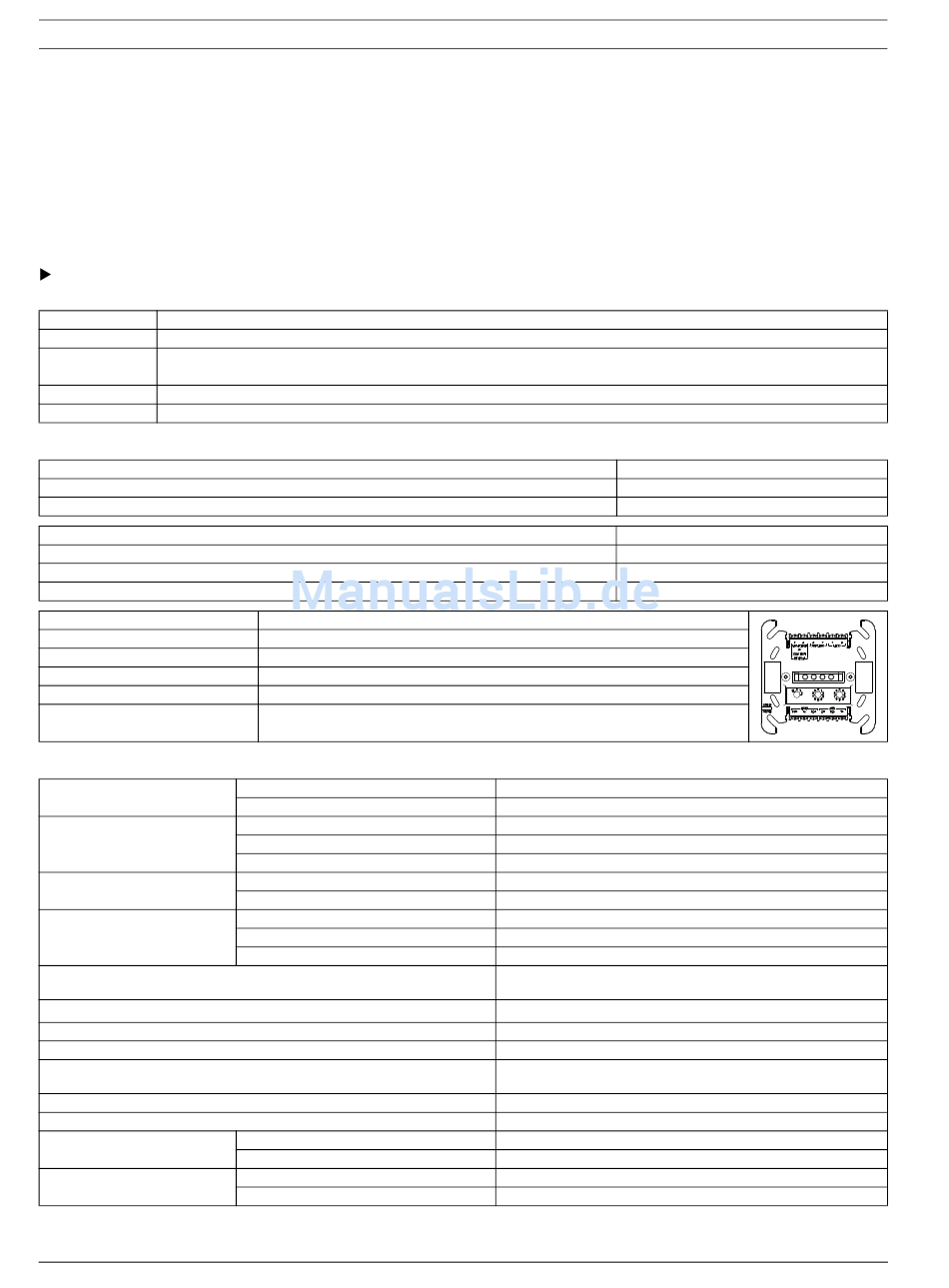

Popis funkcí
Konvenční modul rozhraní FLM-420/4-CON umožňuje sledované připojení konvenčních hlásičů k požárním
ústřednám LSN přes čtyř vodičovou napájecí sít' (sít' LSN s externím napájecím zdrojem).
Kryt pro povrchovou montáž modulu FLM-420/4-CON-S je opatřen předtvarovanými průchodkami a pryžovými
vložkami pro připojení vodičů (Obrázek 2, Strana 7, Vyjmutí: Obrázek 1, Strana 6, Instalace: Obrázek 5, Strana 9).
Modul FLM-420/4-CON-D se instaluje na sběrnici DIN v souladu s normou EN 500022 pomocí přiloženého adaptéru
(Instalace: Obrázek 6, Strana 10; Vyjmutí: Obrázek 7, Strana 11).
Nastavení adresy
Nastavte otočný přepínač do požadované polohy pomocí plochého šroubováku (viz Obrázek 8, Strana 12).
Není povoleno používat současně různé provozní režimy v jednom kruhovém nebo rozvětveném vedení nebo
vedení s odbočkou T!
Adresa (A) Provozní režim
0 0 0 Kruhové nebo rozvětvené vedení v režimu vylepšené verze LSN s automatickým adresováním
0 0 1 ... 2 5 4 Kruhové nebo rozvětvené vedení nebo vedení s odbočkou T v režimu vylepšené verze LSN
s manuálním adresováním
CL 0 0 Kruhové nebo rozvětvené vedení v klasickém režimu LSN (rozsah adres: maximálně 127)
2 5 5 ... 2 9 9 Rozsah nepřípustných adres (chybové hlášení na požární ústředně)!
Připojení
Připojení k síti LSN
S napájením prostřednictvím přídavného napájecího zdroje LSN
S napájením prostřednictvím externího napájecího zdroje
Připojení konvenčních linek
2 rozvětvená vedení (třída B)
1 rozvětvené vedení (třída B)
1 kruhové vedení (třída A)
Popis
LSN: b1+ | a- | b2+
AUX: 2+ | 1/2- | 1+
OUT1: + | -
OUT2/IN1: - | +
PWR IN
LSN AUX or EXT.PWR: + | -
Technické údaje
LSN
Hlavní linka
Napájecí vstup (PWR IN)
Napájecí výstup pro čtyř
vodičový hlásič
Koncový odpor pro zónu při rozvětveném vedení (třída B)
Přípustný průřez vodiče
Přípustná provozní/skladovací teplota
Přípustná relativní vlhkost
Krytí podle IEC 60529
Třída bezpečnosti podle IEC 60950
Odolnost proti rušení EMC/vyzařované rušení EMC
Materiál a barva krytu
Rozměry
F.01U.012.982 | 5.0 | 2008.12
Funkce
Vstup LSN b / LSN a / výstup LSN b
Napájecí výstup pro čtyř vodičový hlásič
Výstup pro rozvětvené vedení 1 nebo kruhové vedení
Výstup pro rozvětvené vedení 2 nebo vstup pro kruhové vedení
Napájecí vstup (ze sítě LSN nebo externího napájecího zdroje)
Vstupní napětí
Maximální spotřeba proudu
Napětí linky
Maximální linkový proud
Maximální odpor linky
Napětí
Výkyv napětí
Napětí
Maximální proud
Výkyv napětí
Kryt pro povrchovou montáž
Kryt rozhraní a adaptér
FLM-420/4-CON-S
FLM-420/4-CON-D
Instalacní prírucka
FLM-420/4-CON Konvenční modul rozhraní pro čtyř vodičovou sít' LSN
Viz ...
Obrázek 10, Strana 13
Obrázek 11, Strana 13
Viz ...
Obrázek 12, Strana 14, vlevo
Obrázek 12, Strana 14, vpravo
Obrázek 13, Strana 15
15 až 33 Vss (min. až max.)
8,5 mA
21 až 22 Vss (typicky 21,5 Vss ±0,5 Vss)
80 mA (±10% @ 25 °C)
50 Ω na jednu linku (2 x 25 Ω max.)
24 až 30 Vss (min. až max.)
< 150 mV
23,5 až 30 Vss (jmenovité napětí 24 Vss)
200 mA na jeden výstup (lze spojovat paralelně)
< 300 mV
s kalibrační hodnotou: 2,2 kΩ
bez kalibrační hodnoty: 2,2 kΩ / 3,9 kΩ
2
0,6 až 3,3 mm
-20 °C až +55 °C/-25 °C až +80 °C
< 96 %, nekondenzující
FLM-420/4-CON-S: IP 54
FLM-420/4-CON-D: IP 30
III
EN 54-18, EN 50130, VDS 2540/EN 61000-6-3
Směs ABS a PC, signální bílá (RAL 9003)
PPO (Noryl), šedobílá (podobná RAL 9002)
Přibližně 126 x 126 x 71 mm (š x v x h)
Přibližně 110 x 110 x 48 mm (š x v x h)
