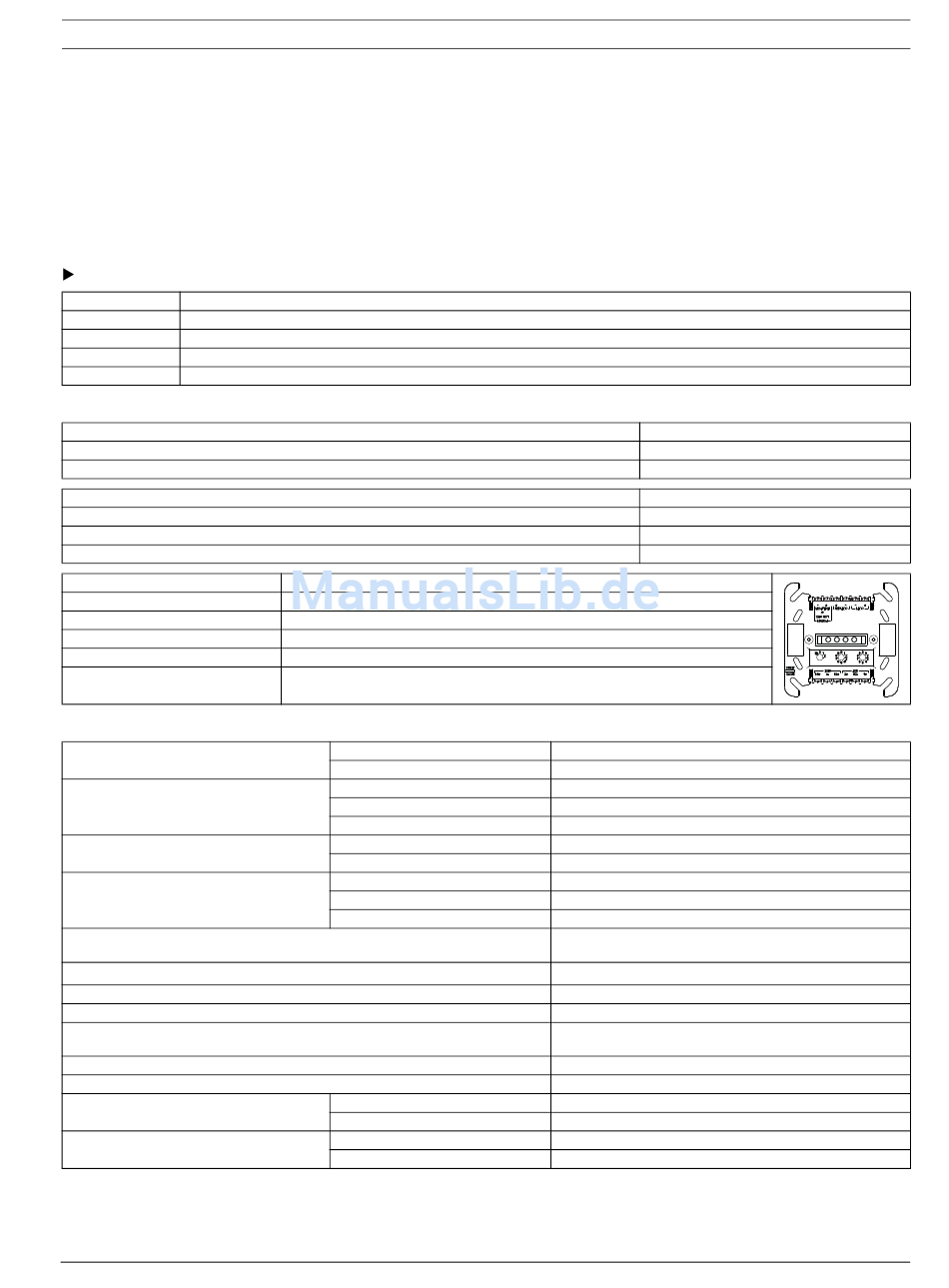

FLM-420/4-CON konventionelt interface-modul for 4-ledet LSN
Funktionsbeskrivelse
FLM-420/4-CON konventionelt interface-modul muliggør overvåget tilslutning af konventionelle detektorer til LSN-
brandcentraler via et 4-ledet forsyningsnetværk (LSN med ekstern strømforsyning). FLM-420/4-CON-S er beregnet
for udvendig vægmontage og er forberedt kabeltilslutning via gummibøsninger.
(Illustration 2, Side 7, Afmontering: Illustration 1, Side 6, Installation: Illustration 5, Side 9).
FLM-420/4-CON-D interface-modul for DIN-montage kan monteres på en DIN skine i overstemmelse med EN 500022
med afdækning (se Illustration 6, Side 10; afmontering, se Illustration 7, Side 11).
Adresseopsætning
Adressering gøres ved hjælp af en skruetrækker til lige kærv (se Illustration 8, Side 12).
Det er ikke tilladt at bruge forskellige driftstilstande på samme sløjfe/streng/T-afgrening!
Adresse (A) Driftstilstand
0 0 0 LSN-loop/streng i forbedret udgave med automatisk adressering
0 0 1 ... 2 5 4 LSN-loop/streng/T-forgreninger i forbedret udgave med manuel adressering
CL 0 0 LSN-loop/streng i klassisk udgave (adresseområde: maks. 127)
2 5 5 ... 2 9 9 Ikke tilladt adresseområde (fejlmeddelelse på brandcentralen)!
Tilslutning
Tilslutning til LSN
Med strømforsyning via ekstra LSN-strømforsyning
Med strømforsyning via ekstern strømforsyningsenhed
Tilslutning af konventionelle loops
2 strenge (klasse B)
1 streng (klasse B)
1 loop (klasse A)
Beskrivelse
LSN: b1+ | a- | b2+
AUX: 2+ | 1/2- | 1+
OUT1: + | -
OUT2/IN1: - | +
PWR IN
LSN AUX or EXT.PWR: + | -
Tekniske specifikationer
LSN
Primær linie
Indgangsspænding, strømforsyning
(PWR IN)
Strømforsyningsudgang, 4-wire
detektor
EOL-modstand for zone som streng (klasse B)
Tilladt kabeldiameter
Tilladt driftstemperatur / opbevaringstemperatur
Tilladt relativ luftfugtighed
Beskyttelseskategori ifølge IEC 60529
Sikkerhedskategori ifølge IEC 60950
EMC interferensimmunitet/EMC udsendt interferens
Kabinetmateriale og -farve
Dimensioner
Bosch Sicherheitssysteme GmbH
Funktion
LSN b indgående / LSN a / LSN b udgående
Strømforsyningsudgang, 4-ledet detektor
Streng 1 eller udgående loop
Streng 2 eller indgående loop
Strømforsyningsindgang (fra LSN eller ekstern)
Indgangsspænding
Maks. strømforbrug
Linjespænding
Maks. liniestrøm
Maks. liniemodstand
Spænding
Ripple
Spænding
Maks. strøm
Ripple
Fritliggende kabinet
Interface-kabinet og adapter PPO (Noryl), grå-hvid (som RAL 9002)
FLM-420/4-CON-S
FLM-420/4-CON-D
Installationsvejledning
Se ...
Illustration 10, Side 13
Illustration 11, Side 13
Se ...
Illustration 12, Side 14, venstre
Illustration 12, Side 14, højre
Illustration 13, Side 15
15 til 33 V DC (min. til maks.)
8,5 mA
21 til 22 V DC (21,5 V DC typ. ±0,5 V DC)
80 mA (±10% @ 25 °C)
50 Ω pr. linie (2 x 25 Ω maks.)
24 til 30 V DC (min. til maks.)
< 150 mV
23,5 til 30 V DC (nominel spænding 24 V DC)
200 mA pr. udgang (kan skiftes parallelt)
< 300 mV
Med kalibreringsværdi: 2,2 kΩ
Uden kalibreringsværdi: 2,2 kΩ / 3,9 kΩ
2
0,6 til 3,3 mm
-20 °C ... +55 °C / -25 °C ... +80 °C
<96% (ikke-kondenserende)
FLM-420/4-CON-S: IP 54
FLM-420/4-CON-D: IP 30
III
EN 54-18, EN 50130, VDS 2540/EN 61000-6-3
ABS/PC-blanding, signalhvid (RAL 9003)
ca. 126 mm x 126 mm x 71 mm (B x H x D)
ca. 110 mm x 110 mm x 48 mm (B x H x D)
