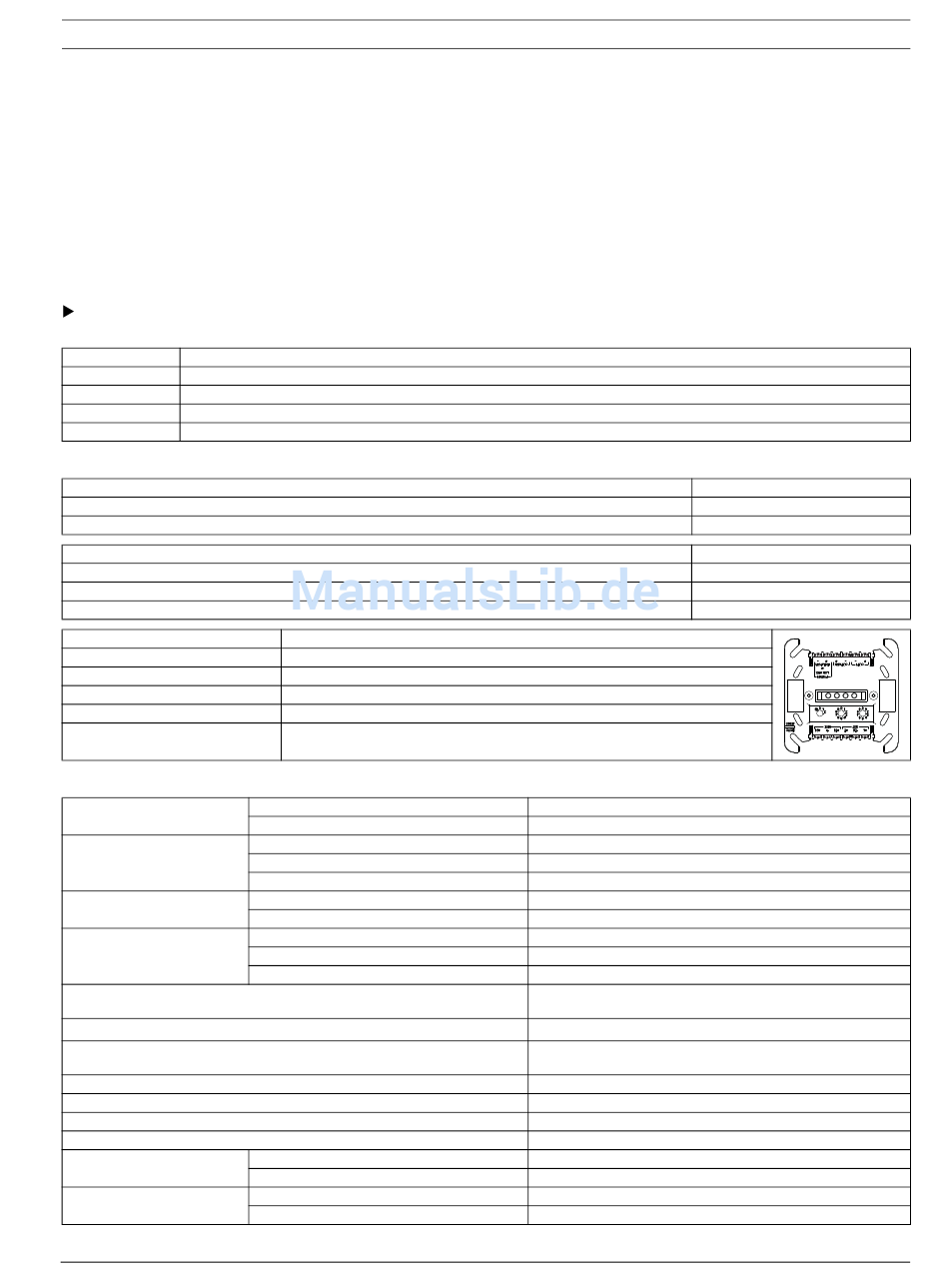

Module d'interface conventionnel FLM-420/4-CON pour LSN 4 fils
Description fonctionnelle
Le module d'interface conventionnel FLM-420/4-CON permet une connexion surveillée des détecteurs conven-
tionnels aux centrales incendie LSN via un réseau d'alimentation à 4 fils (LSN avec alimentation externe).
Le boîtier pour montage en surface du FLM-420/4-CON-S dispose de débouchures de conduit pré-formées et de
bagues en caoutchouc pour les câbles d'entrée (Figure 2, Page 7, Retrait : Figure 1, Page 6, Installation : Figure 5,
Page 9).
Le module FLM-420/4-CON-D est monté sur rail DIN, conformément à la norme EN 500022, avec l'adaptateur fourni
(Installation : Figure 6, Page 10 ; Retrait : Figure 7, Page 11).
Paramétrage de l'adressage
Fixez un commutateur rotatif dans la position requise à l'aide d'un tournevis pour vis à tête cylindrique large (voir
Figure 8, Page 12).
Vous ne pouvez pas utiliser des modes de fonctionnement différents pour des boucles/tronçons/dérivations
situés les uns à côté des autres.
Adresse (A) Mode de fonctionnement
0 0 0 Boucle/tronçon en mode LSN amélioré avec adressage automatique
0 0 1 ... 2 5 4 Boucle/tronçon/dérivation en mode LSN amélioré avec adressage manuel
CL 0 0 Boucle/tronçon en mode LSN standard (portée d'adresses : 127 max.)
2 5 5 ... 2 9 9 Portée d'adresses non autorisée (message d'erreur sur la centrale incendie)
Connexion
Connexion à LSN
Avec alimentation via le réseau d'alimentation électrique supplémentaire LSN
Avec alimentation via un bloc d'alimentation externe
Connexion de lignes conventionnelles
2 tronçons de ligne (classe B)
1 tronçon de ligne (classe B)
1 boucle (classe A)
Description
LSN : b1+ | a- | b2+
AUX : 2+ | 1/2- | 1+
OUT1 : + | -
OUT2/IN1 : - | +
PWR IN
LSN AUX or EXT.PWR : + | -
Caractéristiques techniques
LSN
Ligne principale
Entrée d'alimentation
(PWR IN)
Sortie d'alimentation,
détecteur 4 fils
Résistance de fin de ligne pour zone en tronçon (classe B)
Diamètre de câble admissible
Température de fonctionnement admissible / température de
stockage
Taux d'humidité relative admissible
Catégorie de protection suivant IEC 60529
Catégorie de sécurité suivant IEC 60950
Immunité aux interférences CEM/émission d'interférences CEM EN 54-18, EN 50130, VDS 2540/EN 61000-6-3
Matière et couleur du
boîtier
Dimensions
Bosch Sicherheitssysteme GmbH
Fonction
LSN b entrant / LSN a / LSN b sortant
Sortie d'alimentation, détecteur 4 fils
Tronçon 1 ou boucle sortante
Tronçon 2 ou boucle entrante
Entrée d'alimentation (LSN ou externe)
Tension d'entrée
Consommation max.
Tension secteur
Courant de ligne max.
Résistance de ligne maximale
Tension
Ondulation
Tension
Courant max.
Ondulation
Boîtier pour montage en surface
Boîtier et adaptateur d'interface
FLM-420/4-CON-S
FLM-420/4-CON-D
Manuel d'installation
Voir...
Figure 10,Page 13
Figure 11,Page 13
Voir...
Figure 12, Page 14, gauche
Figure 12, Page 14, droite
Figure 13,Page 15
15 V (min.) à 33 V (max.) c.c.
8,5 mA
21 à 22 V c.c. (21,5 V c.c. typ. ±0,5 V c.c.)
80 mA (±10% @ 25 °C)
50 Ω par ligne (2 x 25 Ω max.)
24 V (min.) à 30 V (min.) c.c.
< 150 mV
23,5 à 30 V c.c. (tension nominale : 24 V c.c.)
200 mA par sortie (peut être commuté en parallèle)
< 300 mV
Avec valeur de calibrage: 2,2 kΩ
Sans valeur de calibrage: 2,2 kΩ / 3,9 kΩ
2
0,6 à 3,3 mm
-20 à +55 °C / -25 à +80 °C
Inférieur à 96 % (sans condensation)
FLM-420/4-CON-S: IP 54, FLM-420/4-CON-D: IP 30
III
Mélange ABS/PC, blanc signal (RAL 9003)
PPO (Noryl), blanc gris (similaire à RAL 9002)
Environ 126 mm x 126 mm x 71 mm (l x H x P)
Environ 110 mm x 110 mm x 48 mm (l x H x P)
