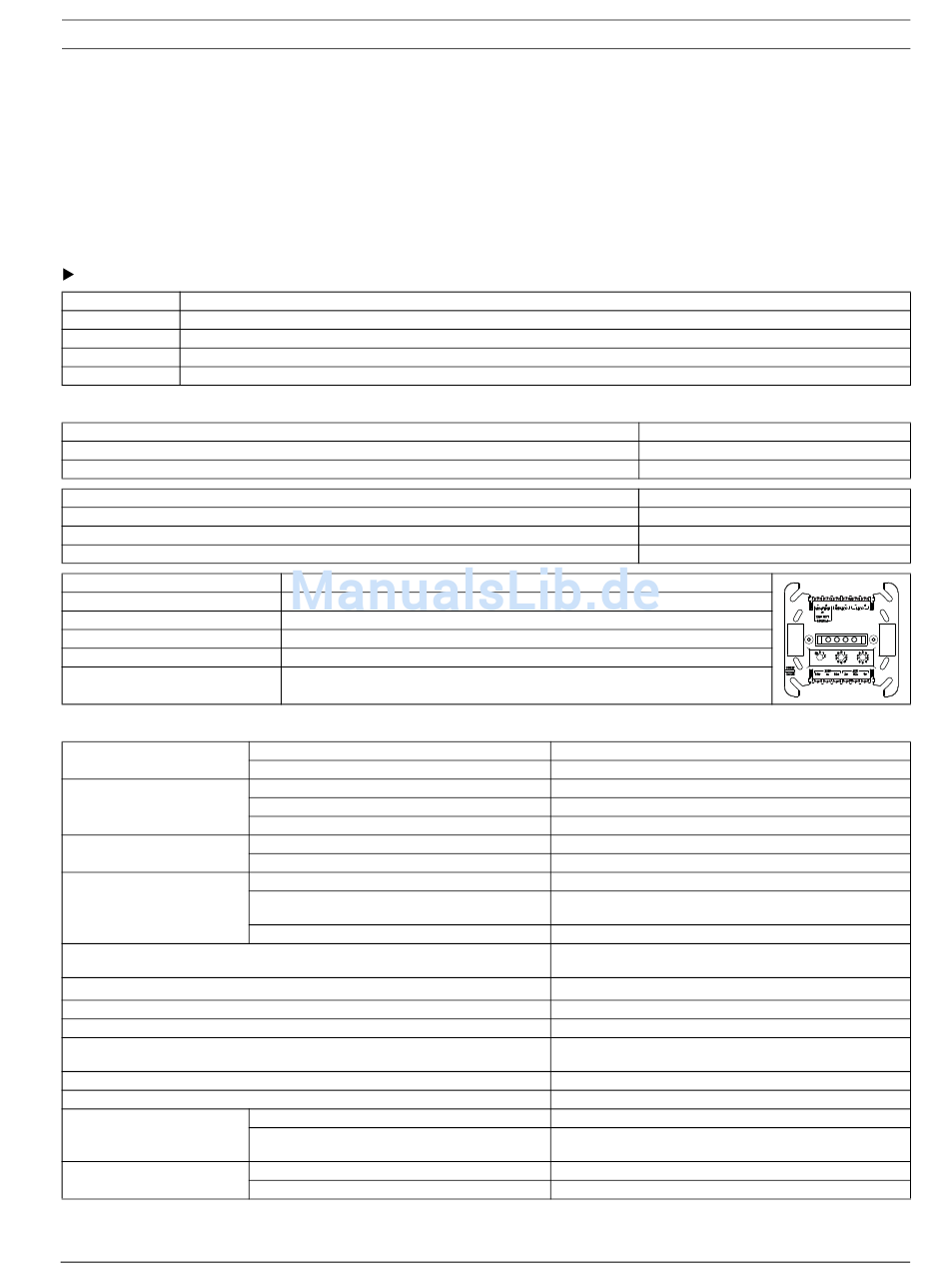

FLM-420/4-CON hagyományos zóna illesztő modul, 4 eres LSN-hez
A működés ismertetése
Az FLM-420/4-CON hagyományos zóna illesztő modul lehetővé teszi a hagyományos érzékelők LSN tűzjelző közpon-
tokra történő csatlakoztatását, 4 vezetékes csatlakoztatással (LSN külső tápellátással).
Az FLM-420/4-CON-S felületre szerelhető háza előre kialakított vezeték-csatlakozókkal és gumiperselyekkel van
felszerelve a kábel bevezetésekhez miatt (Ábra 2,Oldal 7, Ábra 1 Eltávolítás: , Oldal 6, Telepítés: Ábra 5, Oldal 9).
Az FLM-420/4-CON-D DIN-sínre szerelhető, az EN 500022 szabványnak megfelelő mellékelt adapterrel
(Telepítés:Ábra 6, Oldal 10; Eltávolítás: Ábra 7, Oldal 11).
Cím beállítása
Állítsa a forgókapcsolót a megfelelő helyzetbe lapos csavarhúzóval (lásd Ábra 8, Oldal 12).
Egy hurkon/ágon/T-elágazáson nem használhat egyidejűleg többféle üzemmódot!
Cím (A)
Működési mód
0 0 0
Hurok / ág továbbfejlesztett LSN-módban, automatikus címzéssel
0 0 1 ... 2 5 4 Hurok/ág/T-elágazások az LSN továbbfejlesztett változatában, kézi címzéssel
CL 0 0
Hurok/ág klasszikus LSN-módban (címzési tartomány max. 127)
2 5 5 ... 2 9 9 Nem megengedett címzési tartomány (hibaüzenet a tűzjelző központon)!
Csatlakozások
LSN-csatlakozás
Tápellátás a kiegészítő LSN-tápon keresztül
Tápellátás külső tápegységről
Hagyományos vonal csatlakozás
2 ág (B osztály)
1 ág (B osztály)
1 hurok (A osztály)
Jelölések
LSN: b1+ | a- | b2+
AUX: 2+ | 1/2- | 1+
OUT1: + | -
OUT2/IN1: - | +
PWR IN
LSN AUX or EXT.PWR: + | -
Műszaki adatok
LSN
Hagyományos vonal
Tápellátás-bemenet
(PWR IN)
Tápellátás-kimenet,
4 eres érzékelő
Vonallezáró ellenállás a zónához, ág (B osztály)
Megengedett vezetékátmérő
Megengedett üzemi hőmérséklet / tárolási hőmérséklet
Megengedett relatív páratartalom
Védelmi kategória az IEC 60529 szerint
Biztonsági kategória az IEC 60950 szerint
EMC-interferencia elleni védettség/EMC kibocsátott interferencia EN 54-18, EN 50130, VDS 2540/EN 61000-6-3
Ház anyaga és színe
Méretek
Bosch Sicherheitssysteme GmbH
Funkció
LSN b bejövő / LSN a / LSN b kimenő
Tápellátás-kimenet, 4 vezetékes érzékelő
1-es ág vagy továbbmenő hurok
2-es ág vagy bejövő hurok
Tápellátás-bemenet (LSN vagy külső tápegységről)
Bemenő feszültség
Max. áramfelvétel
Vonal feszültsége
Max. vonali áram
Max. vonali ellenállás
Feszültség
Hullámosság
Feszültség
Max. áram
Hullámosság
Felületre szerelt ház
Interfészház és adapter
FLM-420/4-CON-S
FLM-420/4-CON-D
Telepítési útmutató
Lásd ...
Ábra 10, Oldal 13
Ábra 11, Oldal 13
Lásd ...
Ábra 12, Oldal 14, bal
Ábra 12, Oldal 14, jobb
Ábra 13, Oldal 15
15 - 33 V DC (min. és max.)
8,5 mA
21 - 22 V DC (21,5 V DC tip. ±0,5 V DC)
80 mA (±10%)
50 Ω vonalanként (2 x 25 Ω max.)
24 - 30 V DC (min. és max.)
< 150 mV
23,5 - 30 V DC (névleges feszültség 24 V DC)
200 mA kimenetenként (párhuzamosan kap-
csolható)
< 300 mV
kalibrált értékkel: 2,2 kΩ
kalibrált érték nélkül: 2,2 kΩ / 3,9 kΩ
2
0,6 - 3,3 mm
-20 °C ... +55 °C / -25 °C ... +80 °C
<96%, nem kondenzálódó
FLM-420/4-CON-S: IP 54
FLM-420/4-CON-D: IP 30
III
matt fehér (RAL 9003)
PPO (noril), szürkésfehér (hasonló a RAL 9002
típushoz)
kb. 126 mm x 126 mm x 71mm (szé x ma x mé)
kb. 110 mm x 110 mm x 48 mm (szé x ma x mé)
F.01U.012.982 | 5.0 | 2008.12
| hu
23
