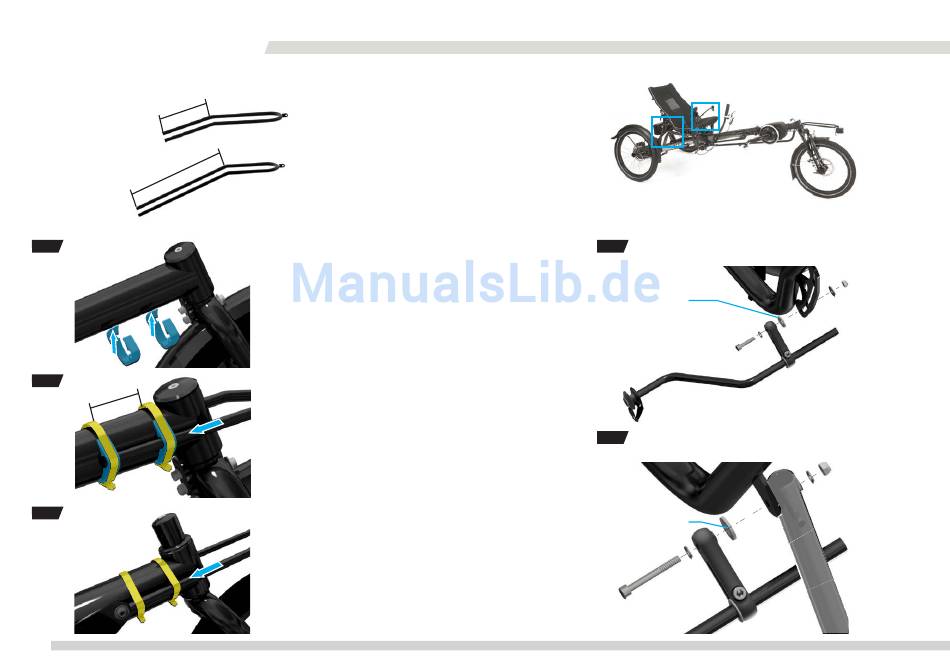

Faltverdeck / Foldable Fairing
Verdeck-Befestigungen am Trike
montieren
Bild 1: Für die Modelle KETTWIESEL, LEPUS und TRIX benötigt
man einen Kunststoff-Adapter um das U-Tube zu befestigen ( im
Bild blau dargestellt - wird mit dem Faltverdeck geliefert)
Stecken Sie die zwei Adapter von unten auf das Vorbau-Rohr, nahe
des Steuersatzes.
Bild 2: Führen Sie das U-Tube (für KETTWIESEL, LEPUS und
TRIX) durch die Adapteröffnungen. Anschließend montieren Sie
die Metallschellen um die Adapter.
Bild 3: An dem Modell TRIGO wird das U-Tube (für TRIGO) di-
rekt in die Nuten des Rahmenrohres montiert,- die Adapter wer-
den nicht benötigt.
Bild 4: Befestigung hinten für KETTWIESEL, LEPUS und TRIX im
Langloch des Sitzgestells.
Bild 5: Befestigung hinten für TRIGO
Installing the fairing mounts
Fig. 1: For the models KETTWIESEL, LEPUS, and TRIX, you will
need two plastic adapters
(shown blue in Figs. 1 and 2 – come with Foldable Fairing) for
attaching the U-tube. Slide the
two adapters from below onto the front boom near the headset.
Fig. 2: For KETTWIESEL, LEPUS, and TRIX: guide the U-tube
through the openings in the
adapters. Then fasten the metal clamps around the adapters.
Fig. 3: For the TRIGO: the U-tube is attached directly to the groove
in the frame tube (as
shown), and no adapters are required.
Fig. 4: For KETTWIESEL, LEPUS, and TRIX: the side tubes and
catches are mounted to the slot
of the seat frame as shown.
Fig. 5: For TRIGO, the side tubes and catches are mounted as
shown.
