Höhen- und Breitenverstellung des
Faltverdecks

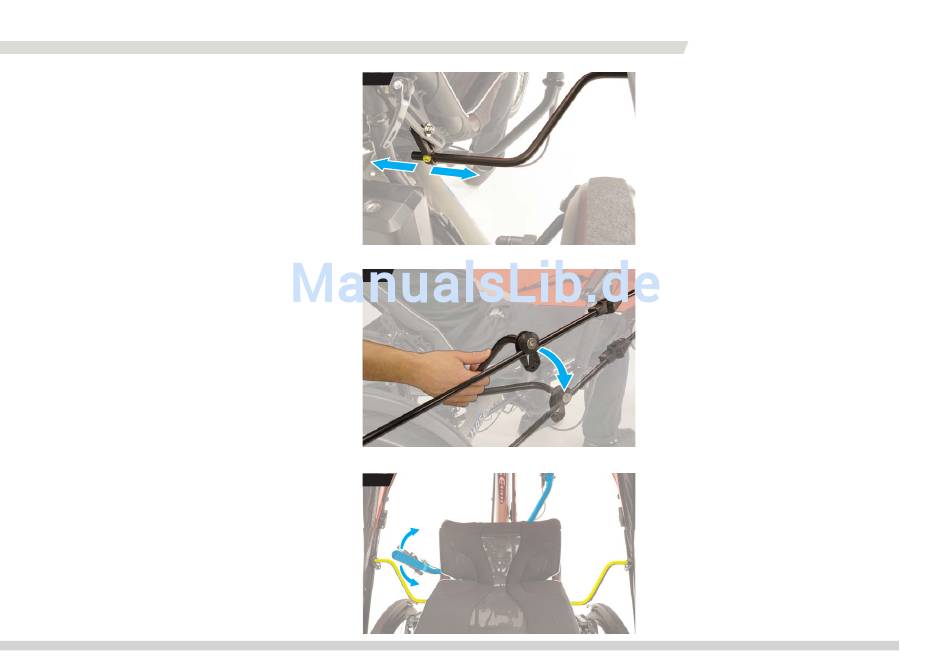

Bild 10:
Nach Lösen der M6 Schraube kann durch Verdrehen und
Verschieben des Seitenrohres die Breite und Höhe des Faltverdecks
verstellt werden.
Bild 11:
Die Höhe wird durch Verdrehen der Seitenrohre eingestellt.
Dies sollte entsprechend den Bedürfnissen des Fahrers angepasst
werden. Siehe hierzu die Erklärungen auf der folgenden Seite.
Bild 12:
Vergewissern Sie sich, dass genug Platz zum Lenken zwischen den
Handgriffen und den Seitenrohren vom Faltverdeck ist.
10
11
12
Faltverdeck /
Foldable Fairing
Adjusting the height and width of the
Foldable Fairing
Fig. 10: After loosening the M6 bolt shown in the image, the width
and height of the Foldable
Fairing can be adjusted by rotating and/or sliding the side tube.
Fig. 11: By rotating the side tube, the height can be adjusted to the
size and preferences of the
rider. See following page for important information on height
adjustment.
Fig. 12: Check to make sure there is enough space between the
handlebar grips and the side
tubes of the Foldable Fairing so that steering movements are not
restricted in any way.
Faltverdeck / Foldable Fairing
5
