F - Aansluiting voor externe bediening
(toebehoren, b.v. sleutelschakelaar of codeklavier).
G - Ingang STOP A
Aansluiting voor veiligheidsinrichtingen (toebehoren, b.v. loopdeurcontact). Een onderbreking aan deze ingang zorgt er-
voor dat de aandrijving stopt resp. verhindert dat hij start.
H - Ingang STOP B
Aansluiting voor veiligheidsinrichtingen (toebehoren, b.v. fotocel). Een onderbreking aan deze ingang zorgt ervoor dat de
aandrijving in de laatste beweging automatisch van richting verandert.
I - Voedingsspanning 24 V ~
(b.v. voor fotocel), aansluiting mag met max. 100 mA belast worden.
Externe bediening en externe veiligheidsinrichtingen
Bij hoge eisen aan de veiligheid van personen raden wij aan in aanvulling tot de interne krachtbegrenzing van de aandrijving
een fotocel te installeren (zie aansluitschema afb. 13 (I) (H)). Gelieve meer informatie over het toebehoren af te leiden uit onze
documentatie. Vraag na bij uw vakhandelaar.
Demontage van de aandrijving
1. Trek de netstekker eruit en isoleer alle aansluitingen.
2. Verbreek de verbinding tussen deur/poort en aandrijving en zet de deur/poort vast.
3. Voer de punten 3 tot 14 van de montagehandleiding uit in omgekeerde volgorde.

Instellen van de aandrijving

Afb. 14 - Bedieningselementen
De bedieningselementen om de deur/poortaandrijving te programmeren zijn beschermd met een transparante afdekking. De
transparante afdekking kan met een schroevendraaier geopend worden.
Na het programmeren van de aandrijving moet de transparante afdekking weer gesloten worden.
A - Cijferindicatie dient voor de indicatie van de menustap en voor de telkens ingestelde waarde.
a - Puntindicatie, licht op bij operationaliteit en knippert bij bevestiging van ingeleerde handzendercodes.
B - Toets dient tijdens de instelling als de omhoog-toets en buiten het menu als starttoets.
C - Toets dient tijdens de instelling als de omlaag-toets.
D - Toets dient voor het oproepen van het instelmenu, voor het veranderen van de menustappen en voor het opslaan van
de instellingen.
Het programmeren van de besturing gebeurt menugeleid. Door de toets
pen. De cijfers tonen de menustap. Na ca. 2 seconden knippert de indicatie en de instelling kan worden gewijzigd met de
toetsen en . Met de toets
volgende menustap. Door de toets
menu af te sluiten de toets
gegeven.
46
wordt de ingestelde waarde opgeslagen en het programma springt automatisch naar de
meermaals in te drukken kunnen menustappen worden overgeslagen. Druk om het
zo vaak in tot het cijfer 0 verschijnt. Buiten het menu kan met de toets
Gebruiksaanwijzing BOM 520 / 820

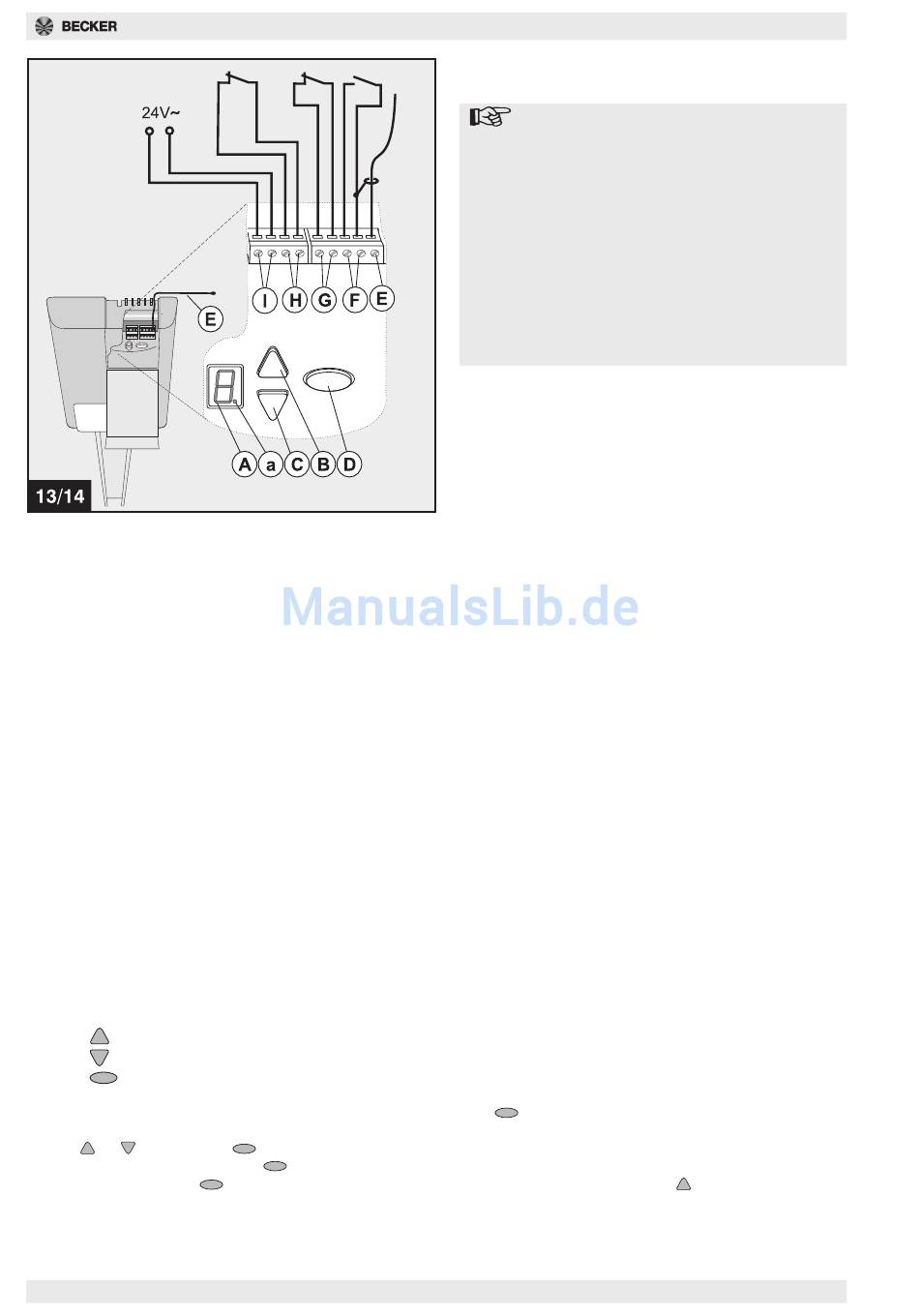

Afb. 13 - Uitrichting van de antenne/Aansluit-
schema
Aanwijzing
Trek voor het openen van de afdekking abso-
luut de netstekker eruit! Sluit geen spanning-
geleidende leidingen aan, maar alleen
potentiaalvrije schakelaars en potentiaalvrije
relaisuitgangen. Zet vervolgens de afdekking
erop en schroef hem vast.
Voor de eerste ingebruikname moet de aan-
drijving worden onderworpen aan een opera-
tionele en veiligheidscontrole (zie Onderhoud/
Controle).
De bijgevoegde antenne moet in z'n volle
lengte parallel aan de hoofdontvangstrichting
gemonteerd worden. Voor betere reikwijdte de
antenne zover mogelijk van metaal plaatsten.
E - Aansluiting voor antenne
Schuin de antenne aan de uittreding van de behuizing
ca. 90o naar rechts af (zoals getoond in de afbeelding
13/14).
Bij het gebruik van een externe antenne moet de
afscherming op de ernaast gelegen klem (F, rechts) ge-
legd worden.
in te drukken wordt de menubegeleiding opgeroe-
een startimpuls worden
