Becker BOM 520 Betriebsanleitung Seite 32

X
10
a
6
8
7
7
10
9
8
32
10
X
a
13
1
17
Instructions d'utilisation BOM 520 / 820

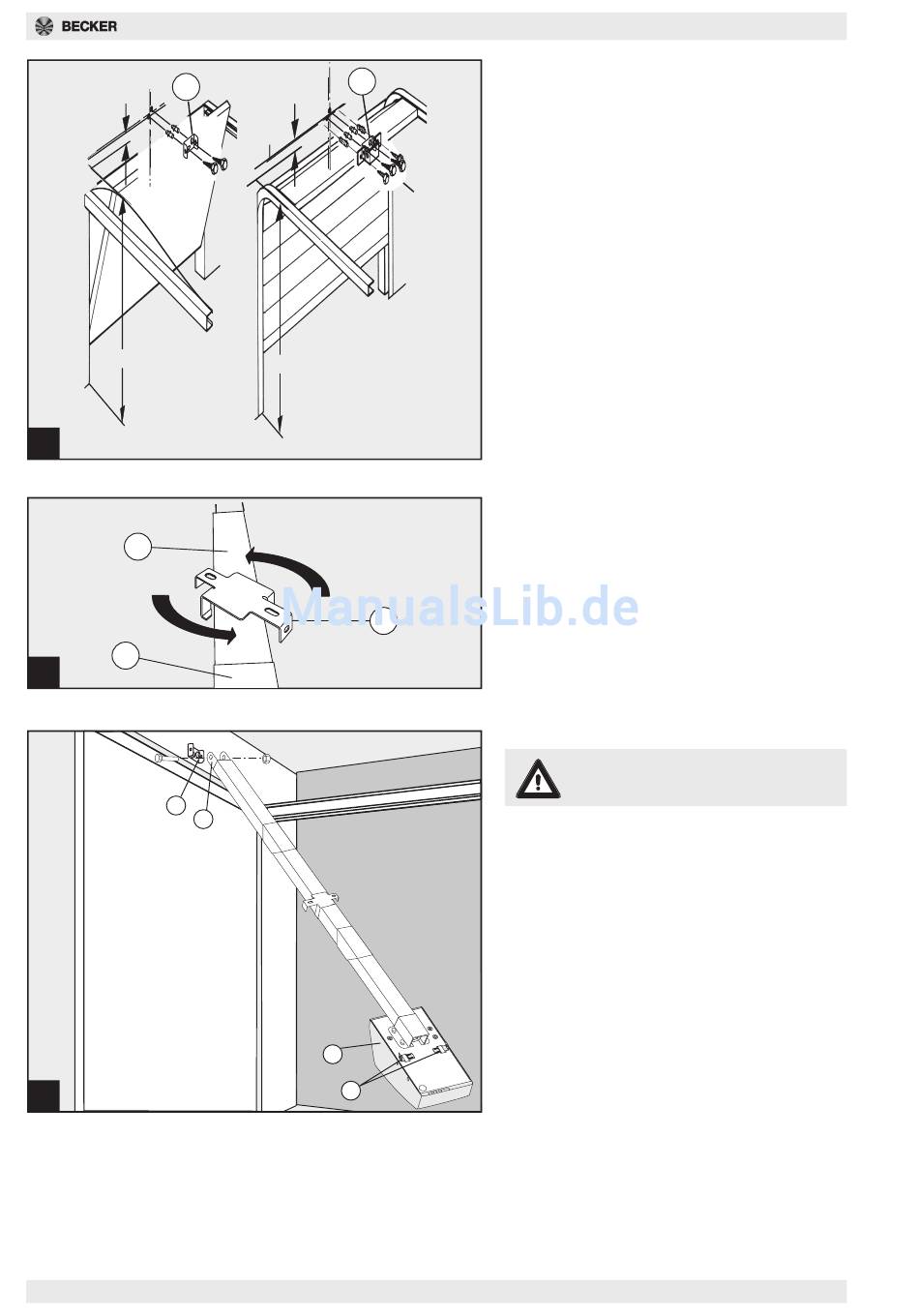

Fig. 6 - Montage de la fixation murale
Pour que la porte puisse se déplacer librement sous
le rail de roulement, l'écartement x doit être supérieur
à 20 mm. Il faut définir l'écartement x de sorte que la
tige de crémone ne présente pas d'angle supérieur à
45° (voir fig. 11).
Reporter sur le linteau de porte le point le plus haut
(fig.6)(a) de la glissière de porte (établi lors de la pré-
paration du montage) plus l'écartement x.
Maintenir la fixation murale (10) sur toute la hauteur
(a + x) verticalement au-dessus de la console de rac-
cordement de porte et marquer les trous de fixation.
Percer les trous pour insérer les chevilles, à l'aide de
la mèche à pierre de 10 mm, puis visser la fixation
murale.
Fig. 7 - Fixation au plafond du rail de
roulement
Placer la suspension centrale (13) sur le rail de roule-
ment (8), avant la pièce de jonction, (7) en direction
de la fixation murale.
Fig. 8 - Fixation au plafond
Attention
Le moteur doit être sécurisé de sorte
qu'il ne puisse pas tomber.
Positionner le moteur monté en l'inclinant par rap-
port à la porte et le visser à l'aide de la fixation murale
(10). Relever le moteur de sorte que le rail de roule-
ment soit placé horizontalement et parallèlement en-
tre les rails de roulement de la porte.
