Instructions d'utilisation BOM 520 / 820
3
7
3
1a
4
5b
5
8
2
11a

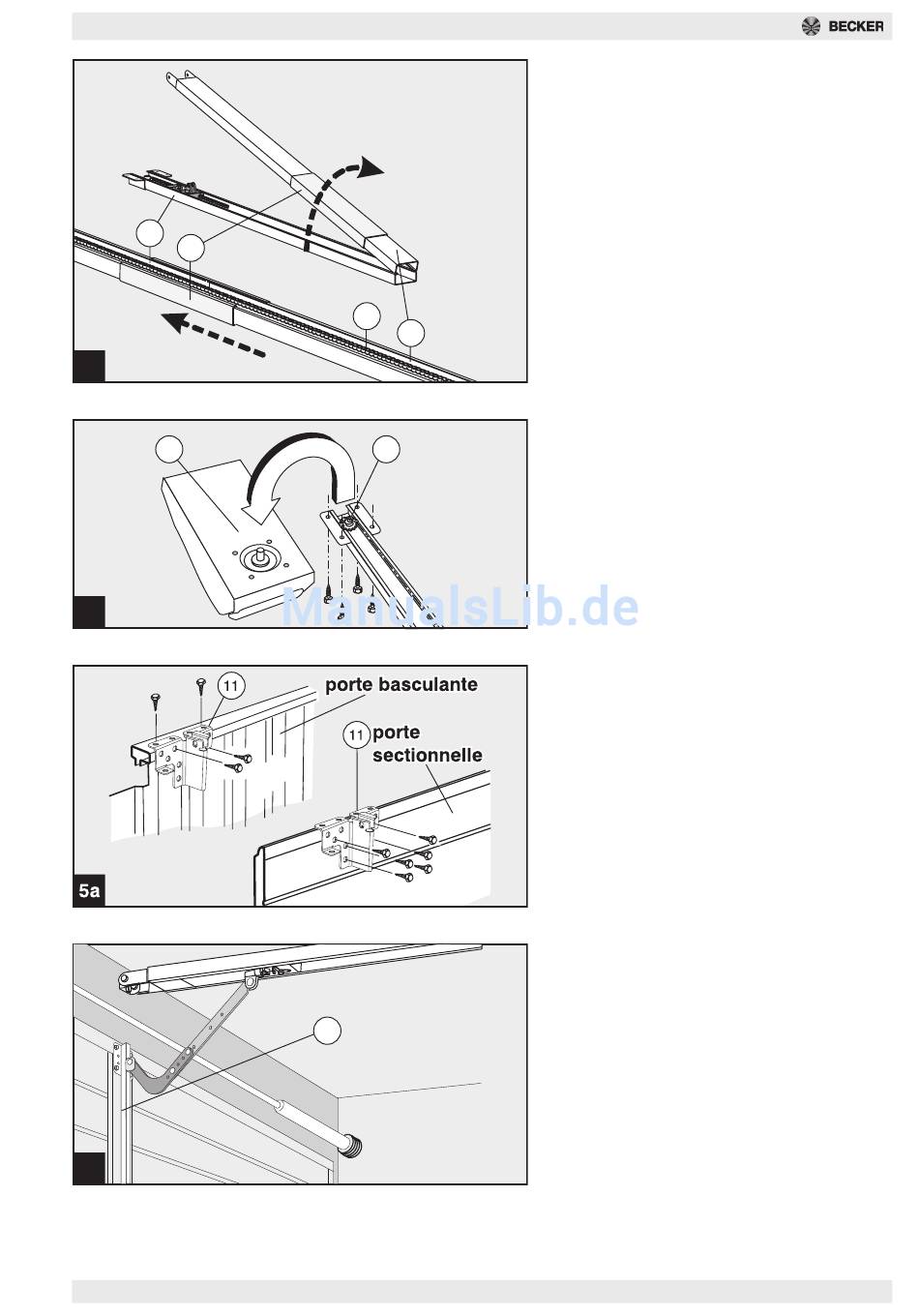

Fig. 3 - Rail de roulement
Enlever l'emballage et déplier le rail de roulement sur
toute sa longueur.
Positionez le(s) pièce(s) de jonction (7) de manière à
maintenir les deux ou trois pièces assemblées.
Fig. 4 - Fixation rail de roulement / tête
du moteur
Insérer le rail de roulement avec pignon de chaîne (2)
sur l'arbre d'entraînement (1a) comme indiqué sur
l'illustration, puis le visser à l'aide des 4 vis à tôle 8 x
16.
Insérer l'axe du moteur dans le pignon d'entraîne-
ment de la chaîne
Fig. 5 - Montage de la console de rac-
cordement à la porte
Fig. 5a
La console jointe convient pour toutes les portes
basculantes et sectionnelles commercialisées. Cette
console (11) se fixe au centre supérieur de la porte.
Marquer les trous de fixation et percer un avant-trou
avec la mèche à métaux 4 mm (profondeur maxi. 10
mm), ou bien utiliser les trous existants. Visser la
console à l'aide des vis à tôle 6,3 x 16 jointes (4 vis
pour une porte basculante, 6 vis pour portes
sectionnelles
Fig. 5b
Nous conseillons d'utiliser pour les portes
sectionnelles une console spéciale prévue à cet effet
(11a, en accessoire).
