Installation et câblage électrique
4.2.10. Raccordement électrique, version encastrable,
12-36 VDC, sans relais
Ne pas manipuler les sélecteurs sous tension.
Configurer le sélecteur FLOW SENSOR (voir § 4.2.4 ) en fonction de la version
du capteur de débit séparé.
Raccordement du capteur de
débit (voir § 4.2.12 )

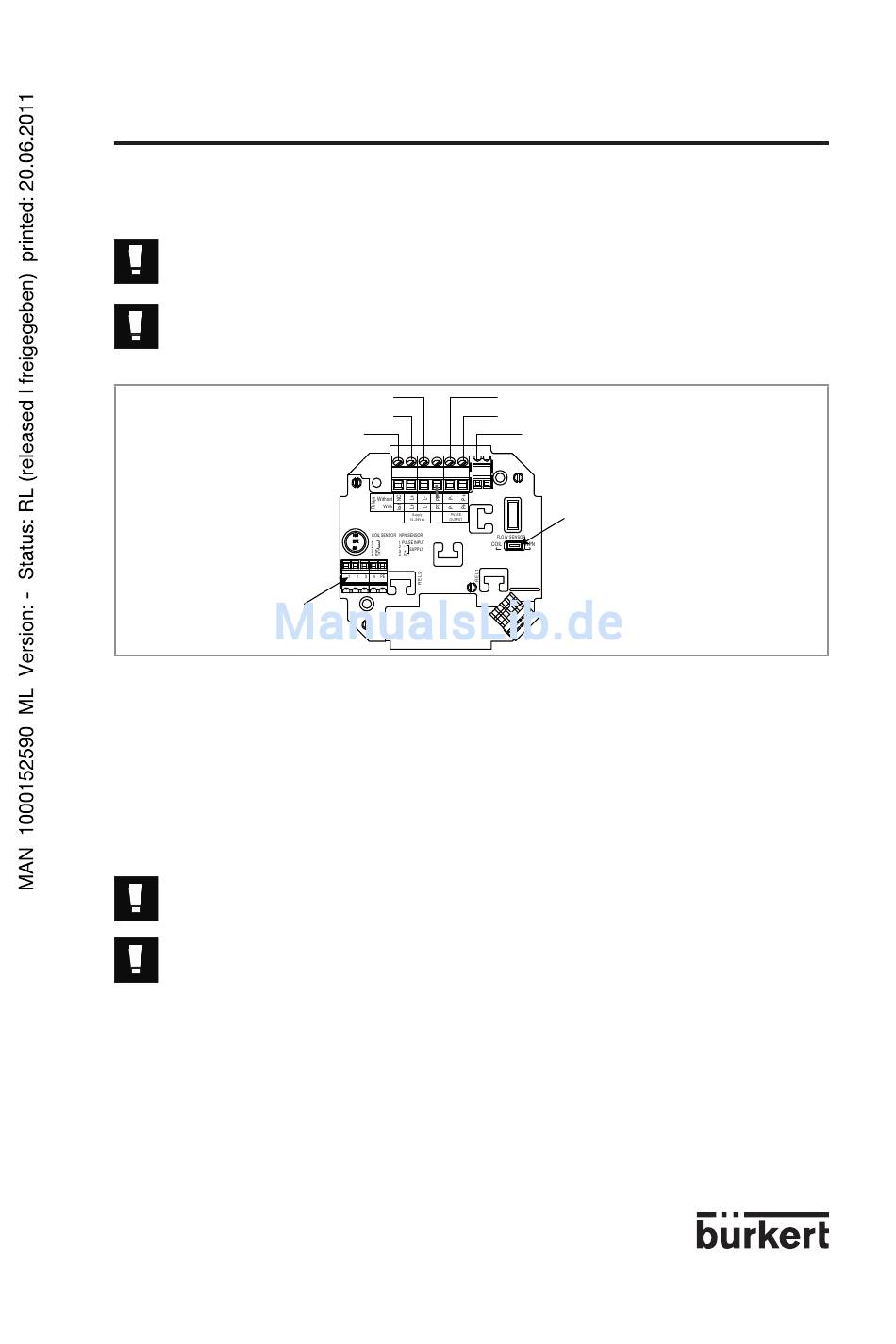

Fig. 33 : Affectation des bornes, version encastrable, 12-36 VDC, sans relais
→
Mettre en place les serre-câbles (voir §
La sortie courant et la sortie impulsion du transmetteur encastrable, 12-36 VDC, sans relais
se câblent de la même façon que celles d'un transmetteur compact, 12-36 VDC, sans
relais, avec presse-étoupes (voir Fig. 21 et Fig. 22 ).
4.2.11. Raccordement électrique, version encastrable,

12-36 VDC, avec relais

Ne pas manipuler les sélecteurs sous tension.
Configurer le sélecteur FLOW SENSOR (voir § 4.2.4 ) en fonction de la version
du capteur de débit séparé.
L- (0V)
L+ (12-36 VDC)
Inutilisé
4.2.3 ).
F-33-
Transmetteur de débit 8025/8035
Sortie impulsion "moins"
Sortie impulsion "plus"
Blindages des câbles d'alimentation et de la
sortie impulsion
Sélecteur "Type de capteur" (voir
§ 4.2.4 )
